Штифтовой датчик нагрузки
LC7505L
тензометрический датчик штифтового типа (Штифтовой датчик нагрузки) Высокоточное измерение контактных давлений и усилий непосредственно в зоне их приложения.
Прямо с нашего завода, изготовлено по вашим размерам.
Название бренда: Saintbond
Страна происхождения: Китай
Item No.: LC7075L
Порт отправки: Нинбо или указанный заказчиком
Оплата: 100% предоплата перед отправкой
Грузоподъемность: 1~50т
Материал: сплав / нержавеющая сталь
Класс защиты: IP67/68
Ваше приложение, наше индивидуальное решение для тензодатчиков:
✅ Конструкция из легированной/нержавеющей стали: мы можем изготовить изделие из сырья, исходя из потребностей заказчика;
✅ Емкость, размер и производительность
✅ Длина кабеля;
✅ ODM/OEM;
✅ Настройка логотипа;
✅ Аксессуары для взвешивания: усилитель, цифровой сигнал RS232 или RS485, распределительные коробки.
Прямо с нашего завода, изготовлено по вашим размерам.
Название бренда: Saintbond
Страна происхождения: Китай
Item No.: LC7075L
Порт отправки: Нинбо или указанный заказчиком
Оплата: 100% предоплата перед отправкой
Грузоподъемность: 1~50т
Материал: сплав / нержавеющая сталь
Класс защиты: IP67/68
Ваше приложение, наше индивидуальное решение для тензодатчиков:
✅ Конструкция из легированной/нержавеющей стали: мы можем изготовить изделие из сырья, исходя из потребностей заказчика;
✅ Емкость, размер и производительность
✅ Длина кабеля;
✅ ODM/OEM;
✅ Настройка логотипа;
✅ Аксессуары для взвешивания: усилитель, цифровой сигнал RS232 или RS485, распределительные коробки.
Доставка
EXW FOB
минимальный заказ
2 кусок
Емкость поставки
20000кусок / месяц
Оригинальное происхождение
Китай
Период хранения
30день
количество:
тензометрический датчик в виде штифта, Штифтовой датчик нагрузки, тензометрический датчик штифтового типа тензометрический датчик в виде штифта, Штифтовой датчик нагрузки, тензометрический датчик штифтового типа тензометрический датчик в виде штифта, Штифтовой датчик нагрузки, тензометрический датчик штифтового типа тензометрический датчик в виде штифта, Штифтовой датчик нагрузки, тензометрический датчик штифтового типа
тензометрический датчик штифтового типа (Штифтовой датчик нагрузки) Высокоточное измерение контактных давлений и усилий непосредственно в зоне их приложения.

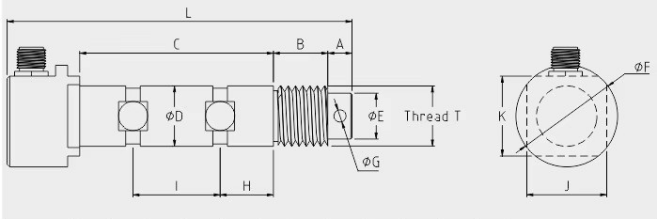

LC7505L тензометрический датчик в виде штифта Размеры: мм
| Мощность | A | B | C | D | E | F | G | H | I | J | K | L | T |
| ( тонна ) | ( мм ) | ||||||||||||
| 1/2/3т | 10 | 16 | 59 | 19 | 13 | 32 | 5 | 16 | 27 | 25 | 26 | 115 | 3/4"×10TPI UNC |
| 6.5т | 10 | 22.5 | 80 | 25 | 19 | 42 | 5 | 22 | 36 | 33 | 34 | 142.5 | 1"×8TPI UNC |
| 12т | 15 | 31.5 | 115 | 35 | 25 | 52 | 8.5 | 32 | 51 | 41 | 42 | 191.5 | 1-3/8"×6TPI UNC |
| 25т | 20 | 46 | 165 | 50.8 | 42 | 63 | 11 | 46 | 73 | 54 | 55 | 266 | 2"×4.5TPI UNC |
| 55т | 25 | 63 | 235 | 70 | 62 | 88 | 15 | 65 | 105 | 74 | 75 | 358 | 2-3/4"×4TPI UNC |
LC7505L тензометрический датчик в виде штифта Технические параметры:
| Номинальная нагрузка: | 1~50т | ||
| Чувствительность: | (1.0±0.1%) мВ/В | Диапазон рабочих температур: | -30~+70℃ |
| Суммарная погрешность: | ±0.5% ПШ | Максимальная безопасная перегрузка: | 150%ПШ |
| Погрешность от ползучести (за 30 мин): | ±0.05% ПШ | Предельная перегрузка: | 400%ПШ |
| Разбаланс нуля: | ±1% ПШ | Рекомендуемое напряжение возбуждения: | 10~12В DC |
| Влияние температуры на нулевой сигнал: | ±0.05% ПШ/10℃ | Максимальное напряжение возбуждения: | 15В DC |
| Влияние температуры на выходной сигнал: | ±0.05% ПШ/10℃ | Степень защиты: | IP67/68 |
| Сопротивление изоляции: | 400Ом±20Ом | Материал чувствительного элемента: | Сплав / Нержавеющая сталь |
| Входное сопротивление: | 350Ом±3Ом | Кабель: | Длина кабеля = L: 5м ~ 16м |
| Выходное сопротивление: | ≥5000МОм | Стандарт соответствия: | GB/T7551-2008/ OIML R60 |
LC7505L тензометрический датчик в виде штифта Конструктивные Особенности:
Корпус: Выполнен из высокопрочной стали, нержавеющей стали или инструментального сплава, что обеспечивает высокую жесткость и долговечность.
Чувствительная зона: Расположена в середине штифта, где толщина стенки минимальна для максимальной чувствительности к деформации.
Кабель: Выводится с торца штифта, что удобно для монтажа. Кабель может быть защищенным от механических повреждений и высоких температур.
Резьбовая часть: Часто имеет резьбу для простого и надежного монтажа в посадочное отверстие.
Корпус: Выполнен из высокопрочной стали, нержавеющей стали или инструментального сплава, что обеспечивает высокую жесткость и долговечность.
Чувствительная зона: Расположена в середине штифта, где толщина стенки минимальна для максимальной чувствительности к деформации.
Кабель: Выводится с торца штифта, что удобно для монтажа. Кабель может быть защищенным от механических повреждений и высоких температур.
Резьбовая часть: Часто имеет резьбу для простого и надежного монтажа в посадочное отверстие.
LC7505L тензометрический датчик в виде штифта Особенности Монтажа и Использования:
Посадочное отверстие: Должно быть точно обработано по диаметру штифта для обеспечения равномерного распределения нагрузки и точных измерений.
Зазор:Необходимо соблюдать минимальный зазор между датчиком и ответной деталью для предотвращения"заклинивания"и искажения результатов.
Калибровка: Рекомендуется системная калибровка после установки датчика в узел.
тензометрический датчик штифтового типа / Штифтовой датчик нагрузки — это высокотехнологичное и практичное решение для задач прямого измерения контактных усилий. Его способность быть интегрированным в существующие механизмы делает его идеальным инструментом для контроля процессов, повышения безопасности и оптимизации производственных циклов в самых разных отраслях промышленности.

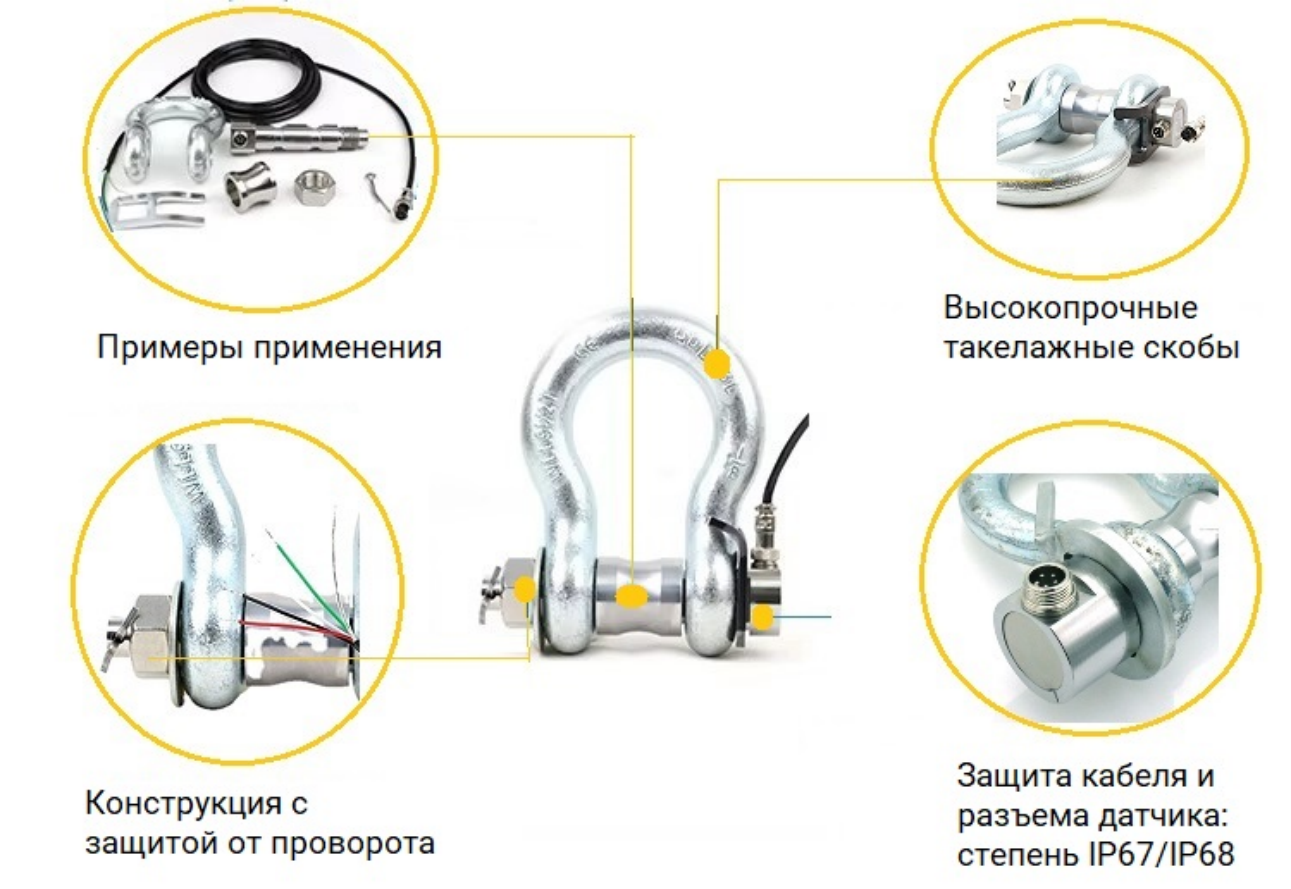

LC7505L тензометрический датчик в виде штифта Примеры применения:
