Celdas de carga Tipo Perno
LC7505L
Una Perno de Carga/ Perno Dinamométrico es un transductor de fuerza de diseño especializado cuya geometría coincide con la de un perno o pasador estándar. Está diseñada para reemplazar directamente a un perno existente en una maquinaria o estructura, cumpliendo simultáneamente dos funciones: la función mecánica de conexión y soporte de cargas, y la función electrónica de medir con precisión las fuerzas de corte aplicadas. Esto permite el monitoreo en tiempo real de fuerza, peso o par torsor.
Directamente de nuestra fábrica, personalizada para sus necesidades.
Marca: Saintbond
Origen del producto: China
Artículo n.°: LC7505L
Puerto de envío: Ningbbo O designado por la cliente
Payment:100% payment before shipment
Capacities: 1~50t
Material:Aleación / acero inoxidable
Clase de protección: IP67/68
Su aplicación, nuestra solución de celda de carga personalizada:
✅ Construcción de aleación / acero inoxidable: Podemos personalizar las materias primas en función de las necesidades del cliente;
✅ Capacidad, tamaño y producción
✅ Longitud del cable;
✅ ODM/OEM;
✅ Personalización del logotipo
✅ Accesorios de pesaje: Amplificador, Señal digital RS232 o RS485, Cajas de conexiones.
Directamente de nuestra fábrica, personalizada para sus necesidades.
Marca: Saintbond
Origen del producto: China
Artículo n.°: LC7505L
Puerto de envío: Ningbbo O designado por la cliente
Payment:100% payment before shipment
Capacities: 1~50t
Material:Aleación / acero inoxidable
Clase de protección: IP67/68
Su aplicación, nuestra solución de celda de carga personalizada:
✅ Construcción de aleación / acero inoxidable: Podemos personalizar las materias primas en función de las necesidades del cliente;
✅ Capacidad, tamaño y producción
✅ Longitud del cable;
✅ ODM/OEM;
✅ Personalización del logotipo
✅ Accesorios de pesaje: Amplificador, Señal digital RS232 o RS485, Cajas de conexiones.
Entrega
EXW FOB
pedido mínimo
2 pieza
Disponibilidad
20000pieza / El
Lugar original de origen
China
Plazo de entrega
30De
Cantidad:
Celdas de carga Tipo Perno, Perno de Carga, Perno Dinamométrico Celdas de carga Tipo Perno, Perno de Carga, Perno Dinamométrico Celdas de carga Tipo Perno, Perno de Carga, Perno Dinamométrico Celdas de carga Tipo Perno, Perno de Carga, Perno Dinamométrico Celdas de carga Tipo Perno, Perno de Carga, Perno Dinamométrico Celdas de carga Tipo Perno, Perno de Carga, Perno Dinamométrico Celdas de carga Tipo Perno, Perno de Carga, Perno Dinamométrico
Una Perno de Carga/ Perno Dinamométrico es un transductor de fuerza de diseño especializado cuya geometría coincide con la de un perno o pasador estándar. Está diseñada para reemplazar directamente a un perno existente en una maquinaria o estructura, cumpliendo simultáneamente dos funciones: la función mecánica de conexión y soporte de cargas, y la función electrónica de medir con precisión las fuerzas de corte aplicadas. Esto permite el monitoreo en tiempo real de fuerza, peso o par torsor.
Este diseño de"transductor integrado"la convierte en la solución ideal para aplicaciones con espacio limitado o cuando se requiere una modernización de equipos existentes sin modificaciones estructurales.

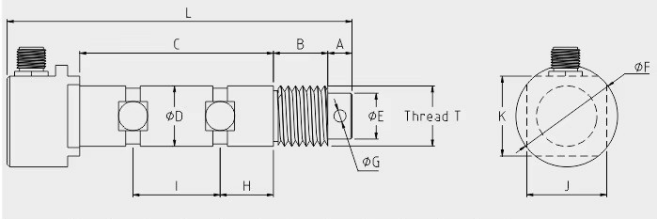

LC7505L Celdas de carga Tipo Perno Dimensiones: mm
| Capacidad | A | B | C | D | E | F | G | H | I | J | K | L | T |
| (Tonelada) | (mm) | ||||||||||||
| 1/2/3t | 10 | 16 | 59 | 19 | 13 | 32 | 5 | 16 | 27 | 25 | 26 | 115 | 3/4"×10TPI UNC |
| 6.5t | 10 | 22.5 | 80 | 25 | 19 | 42 | 5 | 22 | 36 | 33 | 34 | 142.5 | 1"×8TPI UNC |
| 12t | 15 | 31.5 | 115 | 35 | 25 | 52 | 8.5 | 32 | 51 | 41 | 42 | 191.5 | 1-3/8"×6TPI UNC |
| 25t | 20 | 46 | 165 | 50.8 | 42 | 63 | 11 | 46 | 73 | 54 | 55 | 266 | 2"×4.5TPI UNC |
| 55t | 25 | 63 | 235 | 70 | 62 | 88 | 15 | 65 | 105 | 74 | 75 | 358 | 2-3/4"×4TPI UNC |
LC7505L Celdas de carga Tipo Perno Parámetros Técnicos:
| Carga Nominal: | 1~50t | ||
| Sensibilidade: | (1.0±0.1%) m V/V | Faixa de Temperatura de Operação: | -30~+70℃ |
| Erro Combinado: | ±0.5% F.S | Sobrecarga Máxima Segura: | 150%F.S |
| Variação por Creep (30 min): | ±0.05% F.S | Sobrecarga Limite: | 400%F.S |
| Balanço de Zero: | ±1% F.S | Tensão de Excitação Recomendada: | 10~12V DC |
| Efeito da Temperatura no Zero: | ±0.05% F.S/10℃ | Tensão de Excitação Máxima: | 15V DC |
| Efeito da Temperatura na Saída Nominal: | ±0.05% F.S/10℃ | Grau de Vedação: | IP67/68 |
| Resistência de Entrada: | 400Ω±20Ω | Material do Elemento: | Liga / Aço Inoxidável |
| Resistência de Saída: | 350Ω±3Ω | Cabo: | Comprimento = L: 5m ~ 16m |
| Resistência de Isolamento: | ≥5000MΩ | Referência: | GB/T7551-2008/ OIML R60 |
LC7505L Celdas de carga Tipo Perno Aplicaciones Típicas:
Maquinaria de Izaje: Sistemas de protección contra sobrecarga (PMS) en grúas móviles, torre y pórtico.
Logística y Almacenaje: Sistemas de pesaje en carretillas elevadoras y AGVs.
Industria de Procesos: Monitoreo continuo de peso en cintas transportadoras, tolvas dosificadoras y mezcladoras.
Maquinaria Portuaria: Medición y control de tensión en eslingas de contenedores y teleféricos.
Sector Minero y Metalúrgico: Monitoreo de seguridad en molinos, máquinas de extracción y cables de acero.
Equipos de Ensayo: Bancos de prueba personalizados para medición de fuerzas.
Maquinaria de Izaje: Sistemas de protección contra sobrecarga (PMS) en grúas móviles, torre y pórtico.
Logística y Almacenaje: Sistemas de pesaje en carretillas elevadoras y AGVs.
Industria de Procesos: Monitoreo continuo de peso en cintas transportadoras, tolvas dosificadoras y mezcladoras.
Maquinaria Portuaria: Medición y control de tensión en eslingas de contenedores y teleféricos.
Sector Minero y Metalúrgico: Monitoreo de seguridad en molinos, máquinas de extracción y cables de acero.
Equipos de Ensayo: Bancos de prueba personalizados para medición de fuerzas.
El montaje más común es el tipo doble cortante. El perno sensor se fija por sus dos extremos mediante placas o soportes, y la carga se aplica en la zona central (generalmente en una garganta anular), creando dos puntos de corte y generando una señal de salida estable.
En resumen, la Perno de Carga/ Perno Dinamométrico es un componente clave para la integración discreta y eficaz de funciones de medición en equipos industriales, garantizando seguridad, optimizando procesos y facilitando el control automatizado

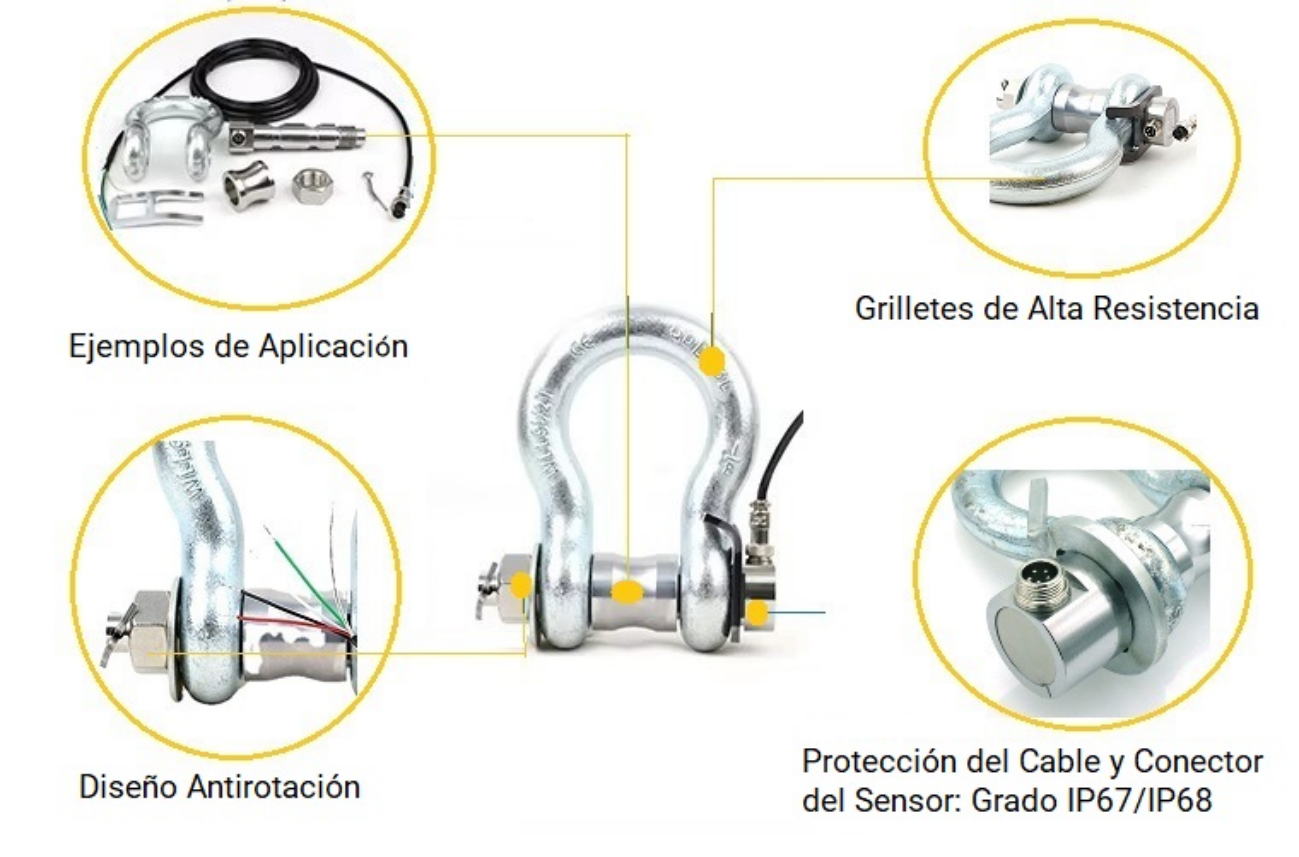

LC7505L Celdas de carga Tipo Perno Ejemplos de Aplicación:
