Célula de Carga PIN
LC7505L
Uma célula de carga tipo pino /Célula de Carga PIN pino é um transdutor de força com um design especializado, cuja geometria coincide com a de um pino ou parafuso padrão. Projetada para substituir diretamente um pino existente em uma máquina ou estrutura, cumpre simultaneamente duas funções: a função mecânica de conexão e suporte de cargas, e a função eletrônica de medir com precisão as forças de cisalhamento aplicadas. Isso permite o monitoramento em tempo real de força, peso ou torque.
Direto da nossa fábrica, personalizado para suas necessidades.
Marca: Saintbond
Origem do produto: China
Nº do item: LC7505L
Porto de embarque: Ningbbo, ou designado pelo cliente
Pagamento: 100% do pagamento antes do envio
Capacidades: 1~50t
Material: Liga / Aço inoxidável
Classe de proteção: IP67/68
Sua aplicação, nossa solução personalizada de célula de carga:
✅ Construção em liga/aço inoxidável: Podemos personalizar as matérias-primas com base nas necessidades do cliente;
✅ Capacidade, tamanho e produção;
✅ Comprimento do cabo;
✅ ODM/OEM;
✅ Personalização do logotipo;
✅ Acessórios de pesagem: Amplificador, Sinal digital RS232 ou RS485, Caixas de junção.
Direto da nossa fábrica, personalizado para suas necessidades.
Marca: Saintbond
Origem do produto: China
Nº do item: LC7505L
Porto de embarque: Ningbbo, ou designado pelo cliente
Pagamento: 100% do pagamento antes do envio
Capacidades: 1~50t
Material: Liga / Aço inoxidável
Classe de proteção: IP67/68
Sua aplicação, nossa solução personalizada de célula de carga:
✅ Construção em liga/aço inoxidável: Podemos personalizar as matérias-primas com base nas necessidades do cliente;
✅ Capacidade, tamanho e produção;
✅ Comprimento do cabo;
✅ ODM/OEM;
✅ Personalização do logotipo;
✅ Acessórios de pesagem: Amplificador, Sinal digital RS232 ou RS485, Caixas de junção.
Entrega
EXW FOB
ordem mínima
2 peça
Disponibilidade
20000peça / De
Lugar de origem original
China
Lead Time
30De
Quantidade:
célula de carga tipo pino, Célula de Carga PIN, Sensor de carga tipo pino célula de carga tipo pino, Célula de Carga PIN, Sensor de carga tipo pino célula de carga tipo pino, Célula de Carga PIN, Sensor de carga tipo pino célula de carga tipo pino, Célula de Carga PIN, Sensor de carga tipo pino célula de carga tipo pino, Célula de Carga PIN, Sensor de carga tipo pino célula de carga tipo pino, Célula de Carga PIN, Sensor de carga tipo pino
Uma célula de carga tipo pino /Célula de Carga PIN pino é um transdutor de força com um design especializado, cuja geometria coincide com a de um pino ou parafuso padrão. Projetada para substituir diretamente um pino existente em uma máquina ou estrutura, cumpre simultaneamente duas funções: a função mecânica de conexão e suporte de cargas, e a função eletrônica de medir com precisão as forças de cisalhamento aplicadas. Isso permite o monitoramento em tempo real de força, peso ou torque.
Este design de"transdutor integrado"torna-a a solução ideal para aplicações com espaço limitado ou quando é necessária a modernização de equipamentos existentes sem modificações estruturais.

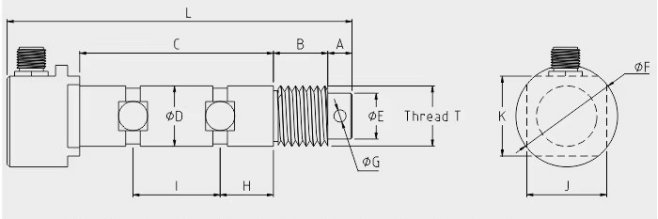

LC7505L Sensor de Carga Tipo Pino Dimensão: mm
| Capacidade | A | B | C | D | E | F | G | H | I | J | K | L | T |
| ( Tonelada ) | (mm) | ||||||||||||
| 1/2/3t | 10 | 16 | 59 | 19 | 13 | 32 | 5 | 16 | 27 | 25 | 26 | 115 | 3/4"×10TPI UNC |
| 6.5t | 10 | 22.5 | 80 | 25 | 19 | 42 | 5 | 22 | 36 | 33 | 34 | 142.5 | 1"×8TPI UNC |
| 12t | 15 | 31.5 | 115 | 35 | 25 | 52 | 8.5 | 32 | 51 | 41 | 42 | 191.5 | 1-3/8"×6TPI UNC |
| 25t | 20 | 46 | 165 | 50.8 | 42 | 63 | 11 | 46 | 73 | 54 | 55 | 266 | 2"×4.5TPI UNC |
| 55t | 25 | 63 | 235 | 70 | 62 | 88 | 15 | 65 | 105 | 74 | 75 | 358 | 2-3/4"×4TPI UNC |
LC7505L Sensor de Carga Tipo Pino Parâmetros Técnicos:
| Carga Nominal: | 1~50t | ||
| Sensibilidade: | (1.0±0.1%) m V/V | Faixa de Temperatura de Operação: | -30~+70℃ |
| Erro Combinado: | ±0.5% F.S | Sobrecarga Máxima Segura: | 150%F.S |
| Variação por Creep (30 min): | ±0.05% F.S | Sobrecarga Limite: | 400%F.S |
| Balanço de Zero: | ±1% F.S | Tensão de Excitação Recomendada: | 10~12V DC |
| Efeito da Temperatura no Zero: | ±0.05% F.S/10℃ | Tensão de Excitação Máxima: | 15V DC |
| Efeito da Temperatura na Saída Nominal: | ±0.05% F.S/10℃ | Grau de Vedação: | IP67/68 |
| Resistência de Entrada: | 400Ω±20Ω | Material do Elemento: | Liga / Aço Inoxidável |
| Resistência de Saída: | 350Ω±3Ω | Cabo: | Comprimento = L: 5m ~ 16m |
| Resistência de Isolamento: | ≥5000MΩ | Referência: | GB/T7551-2008/ OIML R60 |
LC7505L Sensor de Carga Tipo Pino Aplicações Típicas:
Maquinaria de Elevação: Sistemas de proteção contra sobrecarga (PMS) em guindastes móveis, torre e pórtico.
Logística e Armazenagem: Sistemas de pesagem em empilhadoras e AGVs (Veículos de Guia Automático).
Indústria de Processos: Monitoramento contínuo de peso em correias transportadoras, silos dosificadores e misturadores.
Maquinaria Portuária: Medição e controlo de tensão em lingas de contentores e teleféricos.
Setor Mineiro e Metalúrgico: Monitoramento de segurança em moinhos, máquinas de extração e cabos de aço.
Equipamentos de Ensaio: Bancadas de teste personalizadas para medição de forças.
Em resumo, a célula de carga tipo pino /Célula de Carga PIN é um componente chave para a integração discreta e eficaz de funções de medição em equipamentos industriais, garantindo segurança, otimizando processos e facilitando o controlo automatizado.

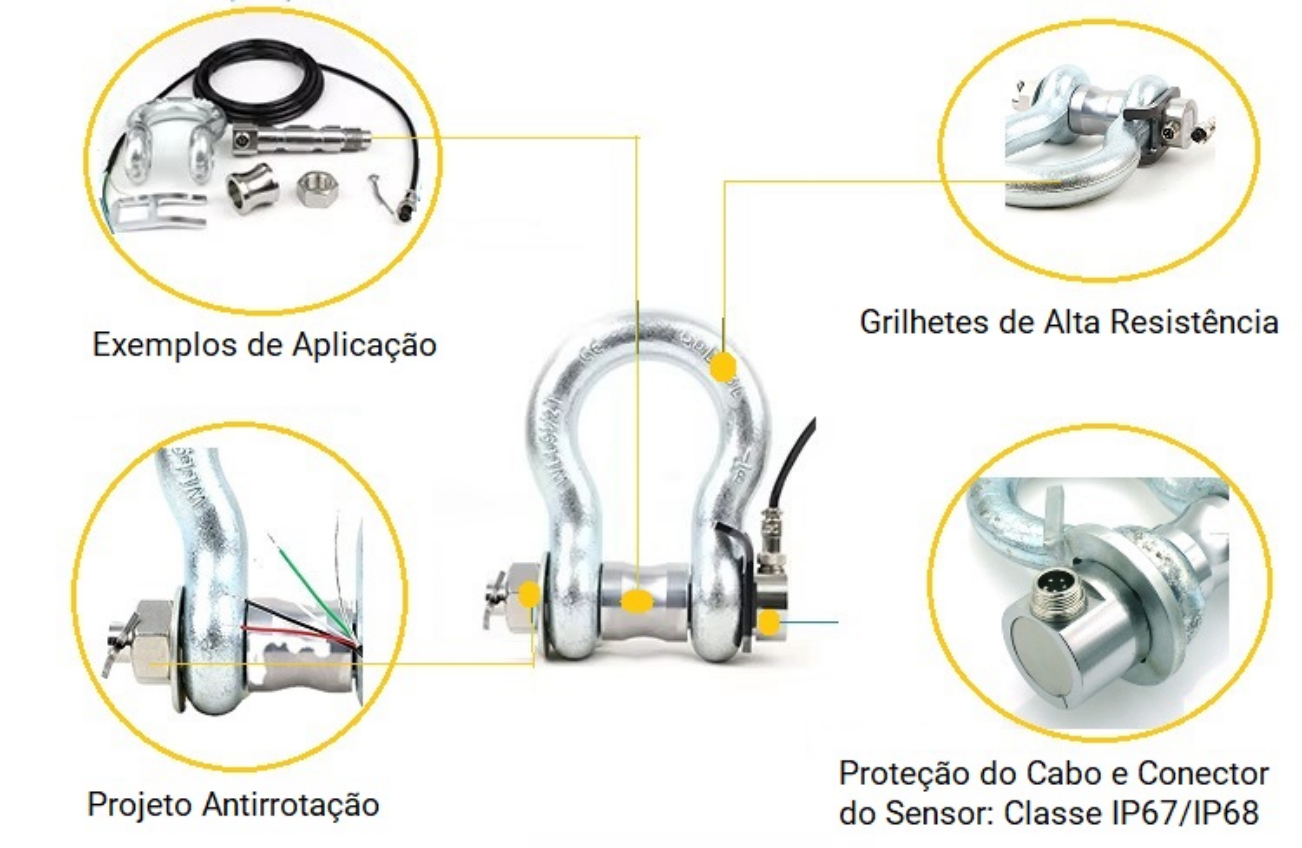

LC7505L Sensor de Carga Tipo Pino Exemplos de Aplicação:
