轴销式称重传感器
LC7505L
轴销式称重传感器/起重机测力称重传感器是一种特殊结构的传感器，其设计外形与被测机械设备原有的销轴相同，可直接替换安装。它既能起到普通销轴的连接、承载作用，又能精确测量其所承受的剪切力，从而实现对力、重量或扭矩的实时监测。
品牌：宁波辰邦 (Saintbond)
原产地：中国-宁波
型号：LC7505l
付款时间：发货前支付全部货款
量程：1~50t
弹性体材料：合金钢 /不锈钢
密封封级：IP67/ 68
提供定制化服务：
✅ 外形尺寸;
✅ 量程;
✅ 传感器输出;
✅ OEM和ODM代工；
✅ 可提供: 变送器, 数字 RS232 或RS485, 接线盒；
品牌：宁波辰邦 (Saintbond)
原产地：中国-宁波
型号：LC7505l
付款时间：发货前支付全部货款
量程：1~50t
弹性体材料：合金钢 /不锈钢
密封封级：IP67/ 68
提供定制化服务：
✅ 外形尺寸;
✅ 量程;
✅ 传感器输出;
✅ OEM和ODM代工；
✅ 可提供: 变送器, 数字 RS232 或RS485, 接线盒；
交货
EXW FOB
最低订单
2 个
供货能力
20000个 / 月
原出产地
中国 - 宁波
备货期
30天
数量:
轴销式称重传感器，起重机测力称重传感器，港口拉力传感器 轴销式称重传感器，起重机测力称重传感器，港口拉力传感器 轴销式称重传感器，起重机测力称重传感器，港口拉力传感器 轴销式称重传感器，起重机测力称重传感器，港口拉力传感器 轴销式称重传感器，起重机测力称重传感器，港口拉力传感器 轴销式称重传感器，起重机测力称重传感器，港口拉力传感器 轴销式称重传感器，起重机测力称重传感器，港口拉力传感器
轴销式称重传感器/起重机测力称重传感器是一种特殊结构的传感器，其设计外形与被测机械设备原有的销轴相同，可直接替换安装。它既能起到普通销轴的连接、承载作用，又能精确测量其所承受的剪切力，从而实现对力、重量或扭矩的实时监测。
这种“传感一体化”的设计，使其成为在空间受限或需要对现有设备进行无损改装场景下的理想解决方案。

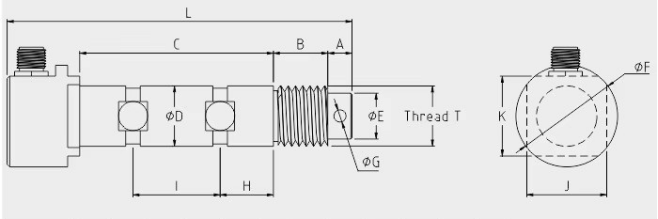

LC7505L轴销式称重传感器外形尺寸：mm
| 量程 | A | B | C | D | E | F | G | H | I | J | K | L | T |
| (吨) | (mm) | ||||||||||||
| 1/2/3t | 10 | 16 | 59 | 19 | 13 | 32 | 5 | 16 | 27 | 25 | 26 | 115 | 3/4"×10TPI UNC |
| 6.5t | 10 | 22.5 | 80 | 25 | 19 | 42 | 5 | 22 | 36 | 33 | 34 | 142.5 | 1"×8TPI UNC |
| 12t | 15 | 31.5 | 115 | 35 | 25 | 52 | 8.5 | 32 | 51 | 41 | 42 | 191.5 | 1-3/8"×6TPI UNC |
| 25t | 20 | 46 | 165 | 50.8 | 42 | 63 | 11 | 46 | 73 | 54 | 55 | 266 | 2"×4.5TPI UNC |
| 55t | 25 | 63 | 235 | 70 | 62 | 88 | 15 | 65 | 105 | 74 | 75 | 358 | 2-3/4"×4TPI UNC |
LC7505L轴销式称重传感器技术参数：
| 额定载荷: | 1~50t | ||
| 灵敏度 | (1.0±0.1%) m V/V | 工作温度范围: | -30~+70℃ |
| 综合误差: | ±0.5% F.S | 安全过载: | 150%F.S |
| 蠕变(30分钟): | ±0.05% F.S | 极限过载: | 400%F.S |
| 零点平衡: | ±1% F.S | 推荐激励电压: | 10~12V DC |
| 零点温度影响: | ±0.05% F.S/10℃ | 最大激励电压: | 15V DC |
| 输出温度影响: | ±0.05% F.S/10℃ | 密封等级: | IP67 |
| 输入阻抗: | 400Ω±20Ω | 材质: | 合金钢 / 不锈钢 |
| 输出阻抗: | 350Ω±3Ω | 电缆: | 长度=L:5m~16m |
| 绝缘电阻: | ≥5000MΩ | 引用标准: | GB/T7551-2008/ OIML R60 |
LC7505L轴销式称重传感器核心工作原理：
轴销式称重传感器/港口拉力传感器基于剪切应力原理工作。当传感器（销轴）受到垂直于轴线的载荷（剪切力）时，其内部特定部位（通常在中段）会产生微小的形变。粘贴在该部位的应变计桥路会感知这种形变，并将其转换成与所受力成正比的毫伏级电信号输出。该信号经变送器或称重仪表放大处理后，即可显示准确的重量或力值。
轴销式称重传感器/港口拉力传感器基于剪切应力原理工作。当传感器（销轴）受到垂直于轴线的载荷（剪切力）时，其内部特定部位（通常在中段）会产生微小的形变。粘贴在该部位的应变计桥路会感知这种形变，并将其转换成与所受力成正比的毫伏级电信号输出。该信号经变送器或称重仪表放大处理后，即可显示准确的重量或力值。
LC7505L轴销式称重传感器突出产品特点：
安装便捷，无需改造：直接替换原有销轴，几乎不改变设备原有结构，安装简单快捷，大大降低了安装成本和工程复杂性。
空间占用极小：传感器本体即为机械结构的一部分，非常适合在空间紧凑的设备中使用，如起重机吊臂、叉车、物料输送系统等。
高精度与高可靠性：采用优质合金钢材质，经过严格的热处理和温度补偿，具有良好的线性、重复性和长期稳定性。
强大的抗干扰能力：由于其内置式安装方式，能有效抵抗侧向力、弯矩和扭矩的干扰，并提供良好的密封防护（通常IP67及以上），适应恶劣工业环境。
量程范围广：可根据应用需求，设计制造从几吨到数百吨量程的轴销传感器。
多功能应用：除直接测力/称重外，还可用于过载保护、张力控制和扭矩测量。
安装便捷，无需改造：直接替换原有销轴，几乎不改变设备原有结构，安装简单快捷，大大降低了安装成本和工程复杂性。
空间占用极小：传感器本体即为机械结构的一部分，非常适合在空间紧凑的设备中使用，如起重机吊臂、叉车、物料输送系统等。
高精度与高可靠性：采用优质合金钢材质，经过严格的热处理和温度补偿，具有良好的线性、重复性和长期稳定性。
强大的抗干扰能力：由于其内置式安装方式，能有效抵抗侧向力、弯矩和扭矩的干扰，并提供良好的密封防护（通常IP67及以上），适应恶劣工业环境。
量程范围广：可根据应用需求，设计制造从几吨到数百吨量程的轴销传感器。
多功能应用：除直接测力/称重外，还可用于过载保护、张力控制和扭矩测量。
LC7505L轴销式称重传感器主要应用领域：
轴销式称重传感器/港口拉力传感器广泛应用于需要“隐形”集成测力功能的工业场合：
起重机械：桥式/门式起重机、塔吊、履带吊的超载保护系统。
物流与仓储：叉车、小车的智能称重系统。
过程工业：物料输送机、配料斗、搅拌站的在线重量监测。
港口机械：集装箱吊具、缆车的张力测量与控制。
冶金与矿山：轧机、卷扬机、索道的安全监控。
试验设备：用于各种定制化的力学性能测试台。
轴销式称重传感器/港口拉力传感器广泛应用于需要“隐形”集成测力功能的工业场合：
起重机械：桥式/门式起重机、塔吊、履带吊的超载保护系统。
物流与仓储：叉车、小车的智能称重系统。
过程工业：物料输送机、配料斗、搅拌站的在线重量监测。
港口机械：集装箱吊具、缆车的张力测量与控制。
冶金与矿山：轧机、卷扬机、索道的安全监控。
试验设备：用于各种定制化的力学性能测试台。
LC7505L轴销式称重传感器典型安装示例：
最常见的安装方式是双剪切梁式。传感器两端通过卡板或轴座固定，载荷作用在传感器中部的环形槽或特定承载区域，形成两个剪切点，从而输出稳定的信号。
最常见的安装方式是双剪切梁式。传感器两端通过卡板或轴座固定，载荷作用在传感器中部的环形槽或特定承载区域，形成两个剪切点，从而输出稳定的信号。

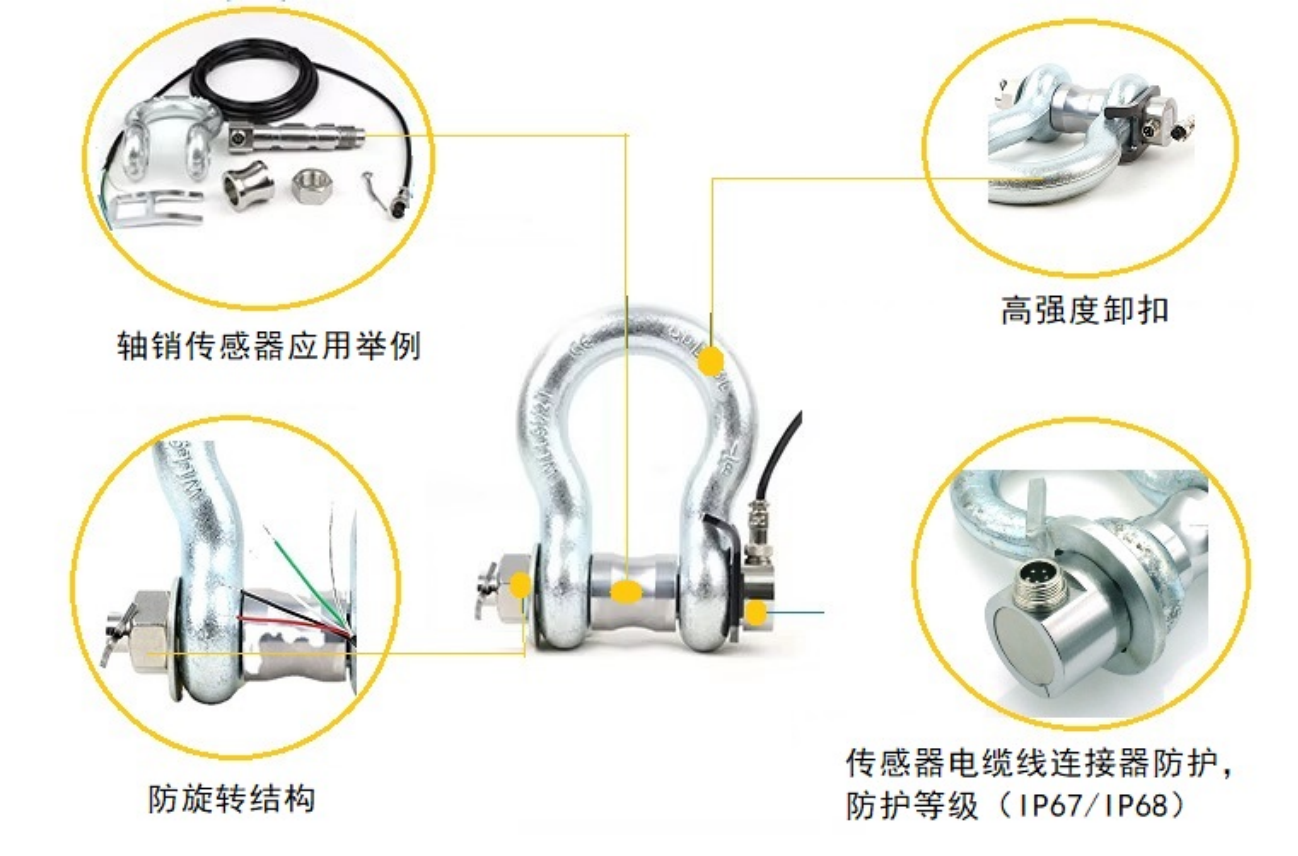

LC7505L轴销式称重传感器产品应用举例：
