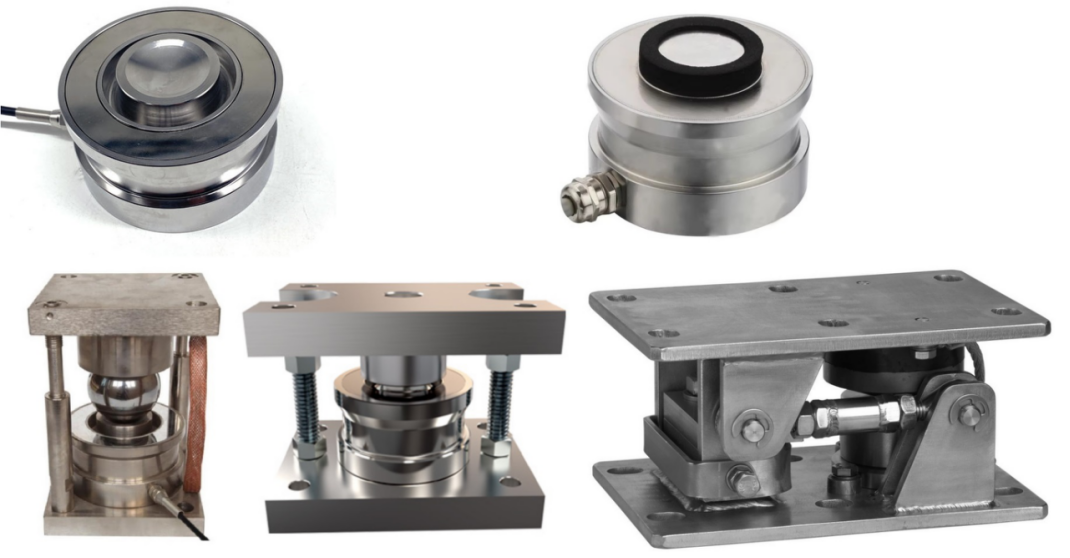

RTN扭环式称重传感器
RTN
宁波辰邦作为国内领先的力传感器制造商，隆重推出其核心产品——RTN系列扭环式称重传感器（亦称RTN传感器或RTN称重传感器）。该系列产品凝聚了公司在精密传感器制造领域的深厚技术积累，专为解决工业称重与力测量中的复杂挑战而设计，以其卓越的稳定性、强大的环境适应性和高精度著称。
品牌：宁波辰邦 (Saintbond)
原产地：中国-宁波
型号：LC504B
付款时间：发货前支付全部货款
量程：1000 ~ 470000kg
弹性体材料：合金钢 /不锈钢
密封封级：IP67/ 68
提供定制化服务：
✅ 外形尺寸;
✅ 量程;
✅ 传感器输出;
✅ OEM和ODM代工；
✅ 可提供: 变送器, 数字 RS232 或RS485, 接线盒；
品牌：宁波辰邦 (Saintbond)
原产地：中国-宁波
型号：LC504B
付款时间：发货前支付全部货款
量程：1000 ~ 470000kg
弹性体材料：合金钢 /不锈钢
密封封级：IP67/ 68
提供定制化服务：
✅ 外形尺寸;
✅ 量程;
✅ 传感器输出;
✅ OEM和ODM代工；
✅ 可提供: 变送器, 数字 RS232 或RS485, 接线盒；
交货
FOB EXW
最低订单
2 个
供货能力
20000个 / 月
原出产地
中国 ~ 宁波
备货期
15 ~ 35天
数量:
RTN传感器，RTN称重传感器，RTN扭环式称重传感器 RTN传感器，RTN称重传感器，RTN扭环式称重传感器 RTN传感器，RTN称重传感器，RTN扭环式称重传感器 RTN传感器，RTN称重传感器，RTN扭环式称重传感器
宁波辰邦作为国内领先的力传感器制造商，隆重推出其核心产品——RTN系列扭环式称重传感器（亦称RTN传感器或RTN称重传感器）。该系列产品凝聚了公司在精密传感器制造领域的深厚技术积累，专为解决工业称重与力测量中的复杂挑战而设计，以其卓越的稳定性、强大的环境适应性和高精度著称。
RTN扭环式称重传感器采用独特的“扭环”力学结构设计。当外力作用于传感器时，通过精密设计的弹性体产生扭转变形，由贴附于特定位置的应变计检测其应力变化并转换为电信号。这一原理赋予其天然的优势：极强的抗侧向力和抗偏载能力。相较于传统的剪切梁式传感器，RTN传感器对载荷作用点的变化不敏感，能有效抵消非轴向力带来的测量误差，特别适用于安装条件受限或受力状态复杂的工业现场。

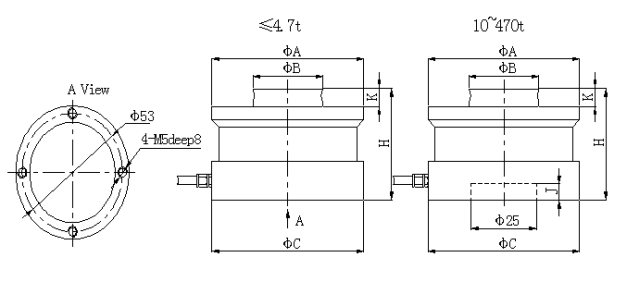

LC504B RTN扭环式称重传感器外形尺寸：mm
| Cap./Size | 1t | 2.2t | 4.7t | 10t | 15t | 22t | 33t | 47t | 68t | 100t | 150t | 220t | 330t | 470t |
| φA | 49 | 49 | 49 | 74 | 75 | 75 | 95 | 130 | 130 | 150 | 150 | 22.5 | 225 | 270 |
| φB | 20 | 20 | 20 | 30 | 30 | 30 | 40 | 60 | 60 | 70 | 70 | 100 | 100 | 120 |
| φC | 60 | 60 | 60 | 75 | 75 | 75 | 95 | 130 | 130 | 150 | 151 | 22.5 | 225 | 270 |
| H | 43 | 43 | 43 | 50 | 50 | 50 | 65 | 75 | 85 | 90 | 100 | 130 | 145 | 170 |
| J | - | - | - | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 10 | 10 | 10 |
| K | 7.5 | 7.5 | 7.5 | 6.5 | 6.5 | 6.5 | 10 | 14 | 14 | 16 | 16 | 24 | 24 | 28 |
| R | 15 | 15 | 15 | 25.4 | 25.4 | 25.4 | 50 | 60 | - | - | - | - | - | - |
| Deep | 2.2 | 2.2 | 2.2 | 3.3 | 3.3 | 3.3 | 3.3 | 5.1 | - | - | - | - | - | - |
LC504B RTN扭环式称重传感器技术参数：
| 额定载荷: | 1/2.2/4.7/10/15/22/33/47/68/100/150/220/330/470t | ||
| 灵敏度: | (2.0±0.1%) mV/V | 工作温度范围: | -30~+70℃ |
| 综合误差: | ±0.03% F.S | 安全过载: | 150%F.S |
| 蠕变(30min) | ±0.02% F.S | 极限过载: | 250%F.S |
| 零点平衡: | ±1% F.S | 推荐激励电压 | 10~12V DC |
| 零点温度影响: | ±0.02% F.S/10℃ | 最大激励电压: | 15V DC |
| 输出温度影响: | ±0.02% F.S/10℃ | 密封等级: | IP67/IP68 |
| 输入阻抗: | 750±5Ω | 材质: | 合金钢/ 不锈钢 |
| 输出阻抗: | 703±2Ω | 电缆: | 12m~20m |
| 绝缘电阻: | ≥5000MΩ | 引用标准: | GB/T7551-2008/ OIML R60 |
LC504B RTN扭环式称重传感器核心特性与优势：
卓越的抗偏载性能：得益于扭环式结构设计，能够承受较大的侧向力和力矩，确保在恶劣工况下的测量准确度。
高精度与高稳定性： 精度等级可达OIML R60 C3，长期稳定性好，漂移小，适用于贸易结算和高精度过程控制。
全密封防护：采用激光焊接不锈钢壳体，防护等级高达IP68，可抵御粉尘、潮湿及短期水下浸泡，适用于化工、港口、建材等恶劣环境。
坚固耐用：合金钢或不锈钢材质，结构紧凑，承载能力强，安全过载系数高，使用寿命长。
安装便捷：提供压式和拉式两种测量模式，标配或不带万向节，可灵活集成于各类称重平台、料罐、料斗及力控系统。
卓越的抗偏载性能：得益于扭环式结构设计，能够承受较大的侧向力和力矩，确保在恶劣工况下的测量准确度。
高精度与高稳定性： 精度等级可达OIML R60 C3，长期稳定性好，漂移小，适用于贸易结算和高精度过程控制。
全密封防护：采用激光焊接不锈钢壳体，防护等级高达IP68，可抵御粉尘、潮湿及短期水下浸泡，适用于化工、港口、建材等恶劣环境。
坚固耐用：合金钢或不锈钢材质，结构紧凑，承载能力强，安全过载系数高，使用寿命长。
安装便捷：提供压式和拉式两种测量模式，标配或不带万向节，可灵活集成于各类称重平台、料罐、料斗及力控系统。
LC504B RTN扭环式称重传感器典型应用场景：
RTN称重传感器是以下工业称重与力测量应用的理想选择：
静态称重系统：大型料罐秤、反应釜称重、筒仓/料斗秤、平台秤、轨道衡。
动态力监控：起重机超载保护系统（OPS）、安全力限制、张力测量与控制。
工业自动化：配料系统、生产线过程称重、检重秤。
基础设施：建筑结构健康监测、索力测量。
RTN称重传感器是以下工业称重与力测量应用的理想选择：
静态称重系统：大型料罐秤、反应釜称重、筒仓/料斗秤、平台秤、轨道衡。
动态力监控：起重机超载保护系统（OPS）、安全力限制、张力测量与控制。
工业自动化：配料系统、生产线过程称重、检重秤。
基础设施：建筑结构健康监测、索力测量。
宁波辰邦传感器有限公司是一家专业的称重传感器制造商，集研发、生产、销售与服务为一体。公司秉承精益制造的理念，对RTN扭环式称重传感器在内的每一款产品实施严格的质量控制体系，确保其性能可靠、品质如一，为客户提供全方位的称重解决方案和技术支持。
如果您正在寻找一款能够应对复杂受力、环境严苛且要求长期稳定的高精度称重传感器，宁波辰邦的RTN扭环式称重传感器系列将是您值得信赖的选择。
