Célula de Carga de Torsión Anular RTN
RTN
Ningbo Saintbond, un fabricante especializado en el campo de la medición de fuerza de precisión, se enorgullece en presentar la Célula de Carga de Torsión Anular RTN.
Directamente de nuestra fábrica, personalizada para sus necesidades.
Marca: Saintbond
Origen del producto: China
Artículo n.°: LC504B
Puerto de envío: Ningbbo O designado por la cliente
Payment:100% payment before shipment
Capacities: 1000 ~ 470000kg
Material:Aleación / acero inoxidable
Clase de protección: IP67/68
Su aplicación, nuestra solución de celda de carga personalizada:
✅ Construcción de aleación / acero inoxidable: Podemos personalizar las materias primas en función de las necesidades del cliente;
✅ Capacidad, tamaño y producción
✅ Longitud del cable;
✅ ODM/OEM;
✅ Personalización del logotipo
✅ Accesorios de pesaje: Amplificador, Señal digital RS232 o RS485, Cajas de conexiones.
Directamente de nuestra fábrica, personalizada para sus necesidades.
Marca: Saintbond
Origen del producto: China
Artículo n.°: LC504B
Puerto de envío: Ningbbo O designado por la cliente
Payment:100% payment before shipment
Capacities: 1000 ~ 470000kg
Material:Aleación / acero inoxidable
Clase de protección: IP67/68
Su aplicación, nuestra solución de celda de carga personalizada:
✅ Construcción de aleación / acero inoxidable: Podemos personalizar las materias primas en función de las necesidades del cliente;
✅ Capacidad, tamaño y producción
✅ Longitud del cable;
✅ ODM/OEM;
✅ Personalización del logotipo
✅ Accesorios de pesaje: Amplificador, Señal digital RS232 o RS485, Cajas de conexiones.
Entrega
FOB EXW
pedido mínimo
2 pieza
Disponibilidad
20000pieza / El
Lugar original de origen
China
Plazo de entrega
15 ~ 35De
Cantidad:
Célula de Carga de Torsión Anular RTN, células de carga de tracción y compresión, Células de carga tracción compresión Célula de Carga de Torsión Anular RTN, células de carga de tracción y compresión, Células de carga tracción compresión

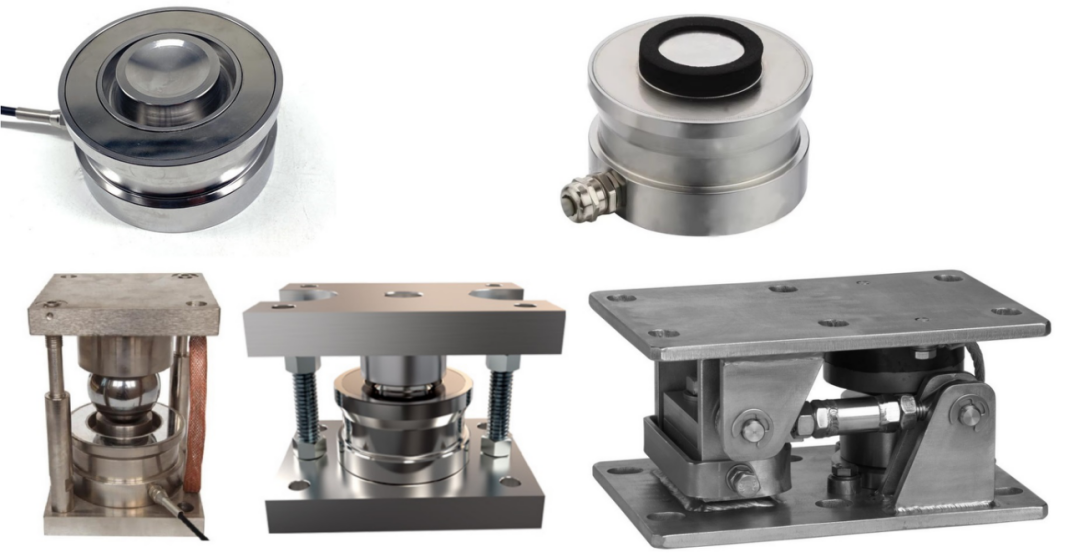

Célula de Carga de Torsión Anular RTN de Ningbo Saintbond
Ningbo Saintbond, un fabricante especializado en el campo de la medición de fuerza de precisión, se enorgullece en presentar la Célula de Carga de Torsión Anular RTN. Este sensor de alto rendimiento representa la culminación de nuestra experiencia avanzada en fabricación de células de carga, diseñado para aplicaciones que exigen una fiabilidad, robustez y precisión excepcionales en condiciones exigentes.
La serie RTN Células de carga tracción compresión utiliza el principio único de torsión anular para la medición de fuerza. Este diseño ofrece ventajas inherentes, incluyendo una excelente resistencia a cargas excéntricas y de momento, lo que la hace significativamente menos sensible al punto de aplicación de la fuerza en comparación con las células de carga de haz a cortante convencionales. Su construcción robusta y sellada en acero inoxidable garantiza estabilidad a largo plazo y durabilidad en entornos industriales hostiles.

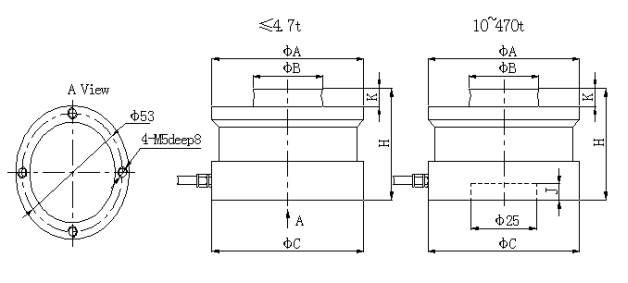

LC504B Célula de Carga de Torsión Anular RTN Dimensión: mm
| Cap./Size | 1t | 2.2t | 4.7t | 10t | 15t | 22t | 33t | 47t | 68t | 100t | 150t | 220t | 330t | 470t |
| φA | 49 | 49 | 49 | 74 | 75 | 75 | 95 | 130 | 130 | 150 | 150 | 22.5 | 225 | 270 |
| φB | 20 | 20 | 20 | 30 | 30 | 30 | 40 | 60 | 60 | 70 | 70 | 100 | 100 | 120 |
| φC | 60 | 60 | 60 | 75 | 75 | 75 | 95 | 130 | 130 | 150 | 151 | 22.5 | 225 | 270 |
| H | 43 | 43 | 43 | 50 | 50 | 50 | 65 | 75 | 85 | 90 | 100 | 130 | 145 | 170 |
| J | - | - | - | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 10 | 10 | 10 |
| K | 7.5 | 7.5 | 7.5 | 6.5 | 6.5 | 6.5 | 10 | 14 | 14 | 16 | 16 | 24 | 24 | 28 |
| R | 15 | 15 | 15 | 25.4 | 25.4 | 25.4 | 50 | 60 | - | - | - | - | - | - |
| Deep | 2.2 | 2.2 | 2.2 | 3.3 | 3.3 | 3.3 | 3.3 | 5.1 | - | - | - | - | - | - |
LC504B Célula de Carga de Torsión Anular RTN Parámetro Técnico:
| Carga Nominal | 1/2.2/4.7/10/15/22/33/47/68/100/150/220/330/470t | ||
| Sensitividad | (2,0±0,01%) mV/V | Rango de Temperatura de Operación | -30~+70℃ |
| Error Combinado | ±0,02% E.F. | Carga Máxima Segura | 150% E.F. |
| Error por Fluencia (30min) | ±0,02% E.F. | Carga de Sobrecarga Máxima | 200% E.F. |
| Balance de Cero | ±1% E.F. | Excitación Recomendada | 10~12 V CC |
| Efecto de la Temperatura en Cero | ±0,02% E.F./10℃ | Excitación Máxima | 15 V CC |
| Efecto de la Temperatura en el Rango | ±0,02% E.F./10℃ | Clase de Sellado | IP67/IP68 |
| Resistencia de Entrada | 750±5Ω | Material del Elemento | Aleación / Acero inoxidable |
| Resistencia de Salida | 702±2Ω | Cable | Longitud=L:13 m |
| Resistencia de Aislamiento | ≥5000MΩ | Citación | GB/T7551-2008/ OIML R60 |
LC504B Célula de Carga de Torsión Anular RTN Características y Especificaciones Clave:
Principio Operativo Avanzado: El diseño de torsión anular proporciona un rendimiento superior donde la introducción de la carga puede no estar perfectamente alineada.
Versatilidad de Medición: Este modelo es un excelente ejemplo de células de carga de tracción y compresión, ya que está diseñado específicamente para realizar mediciones precisas tanto en tracción como en compresión. Es una verdadera célula de carga tracción compresión.
Alta Capacidad: Disponible en varios rangos, incluyendo modelos robustos para aplicaciones de media y alta capacidad.
Protección Ambiental Excepcional: Carcasa de acero inoxidable soldada con clasificación IP67/IP68, que ofrece una resistencia sobresaliente al polvo, la humedad y la inmersión temporal.
Alta Precisión: Cumple con las clases de precisión OIML R60 C3, asegurando mediciones confiables.
Protección contra Sobrecarga: Diseñada con altos factores de seguridad, proporcionando una resistencia confiable a impactos y cargas laterales.
Instalación Versátil: La Célula de Carga de Torsión Anular RTN Células de carga tracción compresión es fácil de integrar en diversos sistemas, gracias a su aptitud para mediciones bidireccionales.
Principio Operativo Avanzado: El diseño de torsión anular proporciona un rendimiento superior donde la introducción de la carga puede no estar perfectamente alineada.
Versatilidad de Medición: Este modelo es un excelente ejemplo de células de carga de tracción y compresión, ya que está diseñado específicamente para realizar mediciones precisas tanto en tracción como en compresión. Es una verdadera célula de carga tracción compresión.
Alta Capacidad: Disponible en varios rangos, incluyendo modelos robustos para aplicaciones de media y alta capacidad.
Protección Ambiental Excepcional: Carcasa de acero inoxidable soldada con clasificación IP67/IP68, que ofrece una resistencia sobresaliente al polvo, la humedad y la inmersión temporal.
Alta Precisión: Cumple con las clases de precisión OIML R60 C3, asegurando mediciones confiables.
Protección contra Sobrecarga: Diseñada con altos factores de seguridad, proporcionando una resistencia confiable a impactos y cargas laterales.
Instalación Versátil: La Célula de Carga de Torsión Anular RTN Células de carga tracción compresión es fácil de integrar en diversos sistemas, gracias a su aptitud para mediciones bidireccionales.
LC504B Célula de Carga de Torsión Anular RTN Aplicaciones Típicas:
þ La Célula de Carga de Torsión Anular RTN de Ningbo Saintbond es ideal para aplicaciones que requieren robustez y alto rendimiento, tales como:
þ Sistemas de pesaje de tanques, silos y tolvas.
þ Basculas de plataforma grandes y básculas puente.
þ Medición de fuerza en sistemas de seguridad para grúas y elevación.
þ Sistemas de control de procesos y dosificación.
þ Pesaje industrial de servicio pesado.
þ La Célula de Carga de Torsión Anular RTN de Ningbo Saintbond es ideal para aplicaciones que requieren robustez y alto rendimiento, tales como:
þ Sistemas de pesaje de tanques, silos y tolvas.
þ Basculas de plataforma grandes y básculas puente.
þ Medición de fuerza en sistemas de seguridad para grúas y elevación.
þ Sistemas de control de procesos y dosificación.
þ Pesaje industrial de servicio pesado.
¿Por qué Elegir Ningbo Saintbond?
Como empresa profesional de fabricación de células de carga, Ningbo Saintbond combina diseño innovador con procesos de producción y control de calidad rigurosos. Garantizamos que cada Célula de Carga de Torsión Anular RTN ofrezca un rendimiento constante, preciso y confiable, respaldado por un soporte técnico integral.
Como empresa profesional de fabricación de células de carga, Ningbo Saintbond combina diseño innovador con procesos de producción y control de calidad rigurosos. Garantizamos que cada Célula de Carga de Torsión Anular RTN ofrezca un rendimiento constante, preciso y confiable, respaldado por un soporte técnico integral.
Para soluciones de medición de fuerza de alta capacidad, duraderas y precisas, como nuestra Célula de Carga de Torsión Anular RTN, Ningbo Saintbond es su socio de confianza.
