Célula de Carga de Torção Anular RTN
RTN
A Ningbo Saintbond, fabricante especializada no campo de medição de força de precisão, tem o orgulho de apresentar a Célula de Carga de Torção Anular RTN.
Direto da nossa fábrica, personalizado para suas necessidades.
Marca: Saintbond
Origem do produto: China
Nº do item: LC504B
Porto de embarque: Ningbbo, ou designado pelo cliente
Pagamento: 100% do pagamento antes do envio
Capacidades: 1000 ~ 470000kg
Material: Liga / Aço inoxidável
Classe de proteção: IP67/68
Sua aplicação, nossa solução personalizada de célula de carga:
✅ Construção em liga/aço inoxidável: Podemos personalizar as matérias-primas com base nas necessidades do cliente;
✅ Capacidade, tamanho e produção;
✅ Comprimento do cabo;
✅ ODM/OEM;
✅ Personalização do logotipo;
✅ Acessórios de pesagem: Amplificador, Sinal digital RS232 ou RS485, Caixas de junção.
Direto da nossa fábrica, personalizado para suas necessidades.
Marca: Saintbond
Origem do produto: China
Nº do item: LC504B
Porto de embarque: Ningbbo, ou designado pelo cliente
Pagamento: 100% do pagamento antes do envio
Capacidades: 1000 ~ 470000kg
Material: Liga / Aço inoxidável
Classe de proteção: IP67/68
Sua aplicação, nossa solução personalizada de célula de carga:
✅ Construção em liga/aço inoxidável: Podemos personalizar as matérias-primas com base nas necessidades do cliente;
✅ Capacidade, tamanho e produção;
✅ Comprimento do cabo;
✅ ODM/OEM;
✅ Personalização do logotipo;
✅ Acessórios de pesagem: Amplificador, Sinal digital RS232 ou RS485, Caixas de junção.
Entrega
FOB EXW
ordem mínima
2 peça
Disponibilidade
20000peça / De
Lugar de origem original
China
Lead Time
15 ~ 35De
Quantidade:
Célula de Carga de Torção Anular RTN, Célula de carga de baixo perfil para tração compressão, Célula de carga de uso geral Célula de Carga de Torção Anular RTN, Célula de carga de baixo perfil para tração compressão, Célula de carga de uso geral

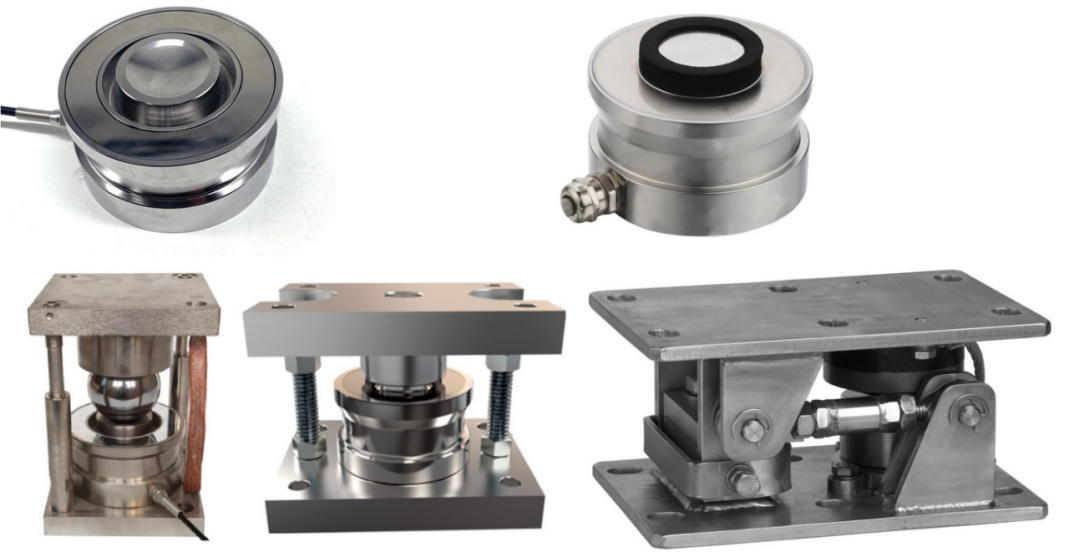

Célula de Carga de Torção Anular RTN da Ningbo Saintbond
Célula de Carga de Torção Anular RTN da Ningbo Saintbond
A Ningbo Saintbond, fabricante especializada no campo de medição de força de precisão, tem o orgulho de apresentar a Célula de Carga de Torção Anular RTN / Célula de carga de uso geral . Este sensor de alto desempenho representa o auge da nossa experiência avançada em fabricação de células de carga, sendo projetado para aplicações que exigem confiabilidade excepcional, robustez e precisão em condições operacionais desafiadoras.
A série RTN Célula de carga de uso geral emprega o princípio único de torção anular para medição de força. Este design oferece vantagens inerentes, incluindo excelente resistência a cargas excêntricas e de momento, tornando-a significativamente menos sensível ao ponto de aplicação da força em comparação com células de carga de feixe de cisalhamento convencionais. Sua construção robusta e selada em aço inoxidable garante estabilidade de longo prazo e durabilidade em ambientes industriais severos. É uma verdadeira célula de carga de uso geral, projetada para oferecer versatilidade e desempenho confiável em uma ampla gama de aplicações.

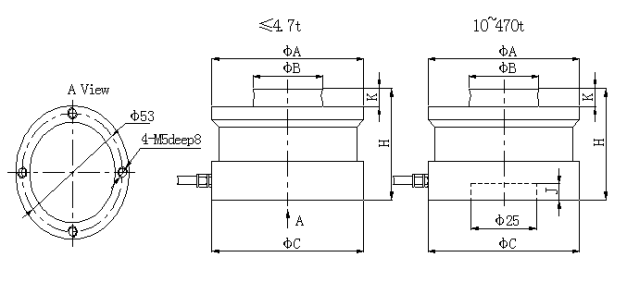

LC504B Célula de Carga de Torção Anular RTN Dimensão: mm
| Cap./Size | 1t | 2.2t | 4.7t | 10t | 15t | 22t | 33t | 47t | 68t | 100t | 150t | 220t | 330t | 470t |
| φA | 49 | 49 | 49 | 74 | 75 | 75 | 95 | 130 | 130 | 150 | 150 | 22.5 | 225 | 270 |
| φB | 20 | 20 | 20 | 30 | 30 | 30 | 40 | 60 | 60 | 70 | 70 | 100 | 100 | 120 |
| φC | 60 | 60 | 60 | 75 | 75 | 75 | 95 | 130 | 130 | 150 | 151 | 22.5 | 225 | 270 |
| H | 43 | 43 | 43 | 50 | 50 | 50 | 65 | 75 | 85 | 90 | 100 | 130 | 145 | 170 |
| J | - | - | - | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 10 | 10 | 10 |
| K | 7.5 | 7.5 | 7.5 | 6.5 | 6.5 | 6.5 | 10 | 14 | 14 | 16 | 16 | 24 | 24 | 28 |
| R | 15 | 15 | 15 | 25.4 | 25.4 | 25.4 | 50 | 60 | - | - | - | - | - | - |
| Deep | 2.2 | 2.2 | 2.2 | 3.3 | 3.3 | 3.3 | 3.3 | 5.1 | - | - | - | - | - | - |
LC504B Célula de Carga de Torção Anular RTN Parâmetro Técnico:
| Carga Nominal | 1/2.2/4.7/10/15/22/33/47/68/100/150/220/330/470t | ||
| Sensibilidade | (2,0±0,01%) mV/V | Faixa de Temperatura de Operação | -30~+70℃ |
| Erro Combinado | ±0,02% E.C. | Sobrecarga Máxima Segura | 150% E.C. |
| Erro de Fluência (30min) | ±0,02% E.C. | Sobrecarga Extrema | 200% E.C. |
| Balanço de Zero | ±1% E.C. | Excitação Recomendada | 10~12 V CC |
| Efeito da Temperatura no Zero | ±0,02% E.C./10℃ | Excitação Máxima | 15 V CC |
| Efeito da Temperatura na Faixa | ±0,02% E.C./10℃ | Classe de Vedação | IP67/IP68 |
| Resistência de Entrada | 750±5Ω | Material do Elemento | Liga / Aço inoxidável |
| Resistência de Saída | 702±2Ω | Cabo | Comprimento=C:13 m |
| Resistência de Isolamento | ≥5000MΩ | Citação | GB/T7551-2008/ OIML R60 |
LC504B Célula de Carga de Torção Anular RTN Características e Especificações Principais:
Princípio Operacional Avanzado: O design de torção anular proporciona desempenho superior onde a aplicação da carga pode não estar perfeitamente alinhada.
Conceito Estrutural Prático: Sua configuração robusta e eficiente a posiciona como uma excelente célula de carga de baixo perfil para tração e compressão, oferecendo alta capacidade em um formato compacto e fácil de integrar em sistemas onde o espaço é uma consideração importante.
Alta Capacidade: Disponível em várias faixas, incluindo modelos robustos para aplicações de média e alta capacidade.
Proteção Ambiental Excepcional: Invólucro de aço inoxidável soldado com classificação IP67/IP68, oferecendo resistência superior a poeira, umidade e imersão temporária.
Alta Precisão: Atende às classes de precisão OIML R60 C3, garantindo medições confiáveis.
Proteção contra Sobrecarga: Projetada com altos fatores de segurança, proporcionando resistência confiável a impactos e cargas laterais.
Instalação Versátil: A Célula de Carga de Torção Anular RTN é adequada para medição tanto em tração quanto em compressão, sendo uma solução completa e adaptável.
Princípio Operacional Avanzado: O design de torção anular proporciona desempenho superior onde a aplicação da carga pode não estar perfeitamente alinhada.
Conceito Estrutural Prático: Sua configuração robusta e eficiente a posiciona como uma excelente célula de carga de baixo perfil para tração e compressão, oferecendo alta capacidade em um formato compacto e fácil de integrar em sistemas onde o espaço é uma consideração importante.
Alta Capacidade: Disponível em várias faixas, incluindo modelos robustos para aplicações de média e alta capacidade.
Proteção Ambiental Excepcional: Invólucro de aço inoxidável soldado com classificação IP67/IP68, oferecendo resistência superior a poeira, umidade e imersão temporária.
Alta Precisão: Atende às classes de precisão OIML R60 C3, garantindo medições confiáveis.
Proteção contra Sobrecarga: Projetada com altos fatores de segurança, proporcionando resistência confiável a impactos e cargas laterais.
Instalação Versátil: A Célula de Carga de Torção Anular RTN é adequada para medição tanto em tração quanto em compressão, sendo uma solução completa e adaptável.
LC504B Célula de Carga de Torção Anular RTN Aplicações Típicas:
Como uma célula de carga de uso geral altamente confiável, a Célula de Carga de Torção Anular RTN da Ningbo Saintbond é ideal para diversas aplicações que exigem robustez e alto desempenho, tais como:
þ Sistemas de pesagem para tanques, silos e moegas.
þ Plataformas de pesagem de grande porte e balanças rodoviárias.
þ Medição de força em sistemas de segurança para guindastes e equipamentos de elevação.
þ Sistemas de controle de processos e dosagem.
þ Pesagem industrial para serviços pesados.
Como uma célula de carga de uso geral altamente confiável, a Célula de Carga de Torção Anular RTN da Ningbo Saintbond é ideal para diversas aplicações que exigem robustez e alto desempenho, tais como:
þ Sistemas de pesagem para tanques, silos e moegas.
þ Plataformas de pesagem de grande porte e balanças rodoviárias.
þ Medição de força em sistemas de segurança para guindastes e equipamentos de elevação.
þ Sistemas de controle de processos e dosagem.
þ Pesagem industrial para serviços pesados.
Por que Escolher a Ningbo Saintbond?
Como uma empresa profissional de fabricação de células de carga, a Ningbo Saintbond combina design inovador com processos rigorosos de produção e controle de qualidade. Garantimos que cada Célula de Carga de Torção Anular RTN / Célula de carga de baixo perfil para tração compressão ofereça desempenho consistente, preciso e confiável, apoiado por um suporte técnico abrangente. Célula de carga de baixo perfil para tração compressão
Como uma empresa profissional de fabricação de células de carga, a Ningbo Saintbond combina design inovador com processos rigorosos de produção e controle de qualidade. Garantimos que cada Célula de Carga de Torção Anular RTN / Célula de carga de baixo perfil para tração compressão ofereça desempenho consistente, preciso e confiável, apoiado por um suporte técnico abrangente. Célula de carga de baixo perfil para tração compressão
Para soluções de medição de força versáteis, duráveis e de alta precisão, como nossa Célula de Carga de Torção Anular RTN, a Ningbo Saintbond é seu parceiro de confiança.
