锁具卸扣轴销传感器

LC7505-2

卸扣轴销传感器，是一种创新性的力传感器。其核心设计是将传感器本体直接制成标准卸扣销轴的形式，用于替换传统卸扣上的普通销轴。它使一个简单的机械连接件升级为一个具备实时力监测功能的智能设备，锁具卸扣轴销传感器/400t卸扣秤轴销传感器广泛应用于起重、吊装、拖曳和索力监测等场景，是实现安全、高效作业的关键设备。

品牌：宁波辰邦 (Saintbond)
原产地：中国-宁波
型号：LC7505
‌付款时间‌：发货前支付全部货款
量程：1~1200t
弹性体材料：合金钢 /不锈钢
密封封级：IP67/ 68

提供定制化服务：
✅ 外形尺寸;
✅ 量程;
✅ 传感器输出;
✅ OEM和ODM代工；
✅ 可提供: 变送器, 数字 RS232 或RS485, 接线盒；

交货

EXW FOB

最低订单

2 片

供货能力

20000片 / 月

原出产地

中国 - 宁波

备货期

30天

数量:

发联系信

添加到购物车

400t卸扣秤轴销传感器，称重传感器卸扣式，锁具卸扣轴销传感器 400t卸扣秤轴销传感器，称重传感器卸扣式，锁具卸扣轴销传感器 400t卸扣秤轴销传感器，称重传感器卸扣式，锁具卸扣轴销传感器 400t卸扣秤轴销传感器，称重传感器卸扣式，锁具卸扣轴销传感器 400t卸扣秤轴销传感器，称重传感器卸扣式，锁具卸扣轴销传感器 400t卸扣秤轴销传感器，称重传感器卸扣式，锁具卸扣轴销传感器 400t卸扣秤轴销传感器，称重传感器卸扣式，锁具卸扣轴销传感器

锁具卸扣轴销传感器，是一种创新性的力传感器。其核心设计是将传感器本体直接制成标准卸扣销轴的形式，用于替换传统卸扣上的普通销轴。它使一个简单的机械连接件升级为一个具备实时力监测功能的智能设备，锁具卸扣轴销传感器/400t卸扣秤轴销传感器广泛应用于起重、吊装、拖曳和索力监测等场景，是实现安全、高效作业的关键设备。400t卸扣秤轴销传感器

锁具卸扣轴销传感器工作原理：
锁具卸扣轴销传感器基于应变片技术工作。精加工的传感器体（即卸扣销轴）在受到拉力时，会产生微小的形变（应变）。粘贴在销轴关键部位的应变片会感应这种形变，并将其转换为电阻值的变化。通过内置或外接的变送器，将微弱的电阻信号放大并处理成标准的电信号（如4-20mA、0-5V或数字信号RS485等），最终显示或传输到控制系统，从而得到精确的力值读数。

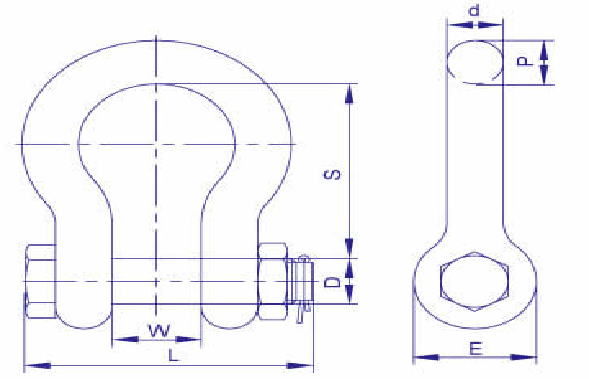

LC7505称重传感器卸扣式外形尺寸：mm

量程	卸扣量程	W	D	d	E	P	S	L	O	重量
(t)	(t)	(mm)								(kg)
LC7505-0.5t	0.5	12	8	6.5	15.5	6.5	29	37	20	0.05
LC7505-0.7t	0.75	13.5	10	8	19	8	31	45	21.5	0.1
LC7505-1t	1	17	12	9.5	23	9.5	36.5	54	26	0.13
LC7505-1.5t	1.5	19	14	11	27	11	43	62	29.5	0.22
LC7505-2t	2	20.5	16	13	30	13	48	71.5	33	0.31
LC7505-3t	3.25	27	20	16	38	17.5	60.5	89	43	0.67
LC7505-4t	4.75	32	22	19	46	20.5	71.5	105	51	1.14
LC7505-5t	6.5	36.5	27	22.5	53	24.5	84	121	58	1.76
LC7505-8t	8.5	43	30	25.5	60.5	27	95	136.5	68.5	2.58
LC7505-9t	9.5	46	33	29.5	68.5	32	108	149.5	74	3.96
LC7505-10t	12	51.5	36	33	76	35	119	164.5	82.5	5.06
LC7505-13t	13.5	57	39	36	84	38	133.5	179	92	7.29
LC7505-15t	17	60.5	42	39	92	41	146	194.5	98.5	8.75
LC7505-25t	25	73	52	47	106.5	57	178	234	127	14.22
LC7505-30t	35	82.5	60	53	122	61	197	262.5	146	21
LC7505-55t	55	105	72	69	144.5	79.5	267	339	184	42.12
LC7505-80t	85	127	85	76	165	92	330	394	200	74.8
LC7505-100t	120	133.5	95	92	203	104.5	371.4	444	228.5	123.6
LC7505-150t	150	140	110	104	228.5	116	368	489	254	165.9
LC7505-200t	200	184	130	115	270	115	396	580	280	237
LC7505-300t	300	200	150	130	320	130	450	644	300	363
LC7505-500t	500	240	185	165	390	165	557.5	779	360	684
LC7505-800t	800	300	240	207	493	207	660	952	440	1313
LC7505-1000t	1000	390	270	240	556	240	780.5	1136	560	2024
LC7505-1200t	1250	400	300	260	620	260	850	1225	560	2511

LC7505称重传感器卸扣式技术参数：

额定载荷:	1~1200t
灵敏度	(1.0±0.1%) m V/V	工作温度范围:	-30~+70℃
综合误差:	±0.5% F.S	安全过载:	150%F.S
蠕变(30分钟):	±0.05% F.S	极限过载:	400%F.S
零点平衡:	±1% F.S	推荐激励电压:	10~12V DC
零点温度影响:	±0.05% F.S/10℃	最大激励电压:	15V DC
输出温度影响:	±0.05% F.S/10℃	密封等级:	IP67
输入阻抗:	400Ω±20Ω	材质:	合金钢 / 不锈钢
输出阻抗:	350Ω±3Ω	电缆:	长度=L:5m~16m
绝缘电阻:	≥5000MΩ	引用标准:	GB/T7551-2008/ OIML R60

LC7505称重传感器卸扣式核心特点与优势：
直接替换，安装便捷：严格按照标准卸扣销轴的尺寸（如DIN、AN等标准）制造，无需修改现有设备，可直接替换原有销轴，快速集成到系统中。
结构坚固，耐用性强：通常采用高强度合金钢（如40Cr、42CrMo）或不锈钢制造，经过热处理，具备优异的抗冲击、抗过载能力和良好的环境适应性。
高精度与高可靠性：提供精确且可重复的力值测量，典型精度可达±0.5%至±0.1%满量程，确保数据的可靠性。
一体化与高防护：传感元件完全密封在坚固的销轴壳体内，提供高等级的防护（如IP65/IP67/IP68），能有效抵御灰尘、潮气和水流的侵蚀。
安全性高：产品设计的安全系数通常远高于卸扣本身的工作负荷极限，提供额外的安全保障。
信号输出灵活：提供多种信号输出选项，包括模拟量和数字信号，并可配备无线传输模块，实现远程监控。

LC7505称重传感器卸扣式主要应用领域：
称重传感器卸扣式/锁具卸扣轴销传感器因其独特的优势，在以下领域发挥着重要作用：
起重吊装：桥式/门式起重机、履带吊、汽车吊、卷扬机等的实时负荷监测与超载保护。
海洋工程：系泊缆绳张力监测、锚泊定位、船用甲板起重机。
建筑工程：索膜结构张拉、桥梁缆索力监测、大型构件吊装。
能源电力：风力发电机组缆风绳张力监测、输电线路施工。
工业制造：作为吊秤使用、流程中的力控测试、自动化生产线。
交通运输：货物悬吊称重、救援拖曳力控制。

总结而言，称重传感器卸扣式/锁具卸扣轴销传感器巧妙地将传感功能与机械连接件合二为一，为各种力值测量和起重安全应用提供了一个极其紧凑、可靠且高效的解决方案。它是工业领域实现智能化升级、保障作业安全的重要工具。

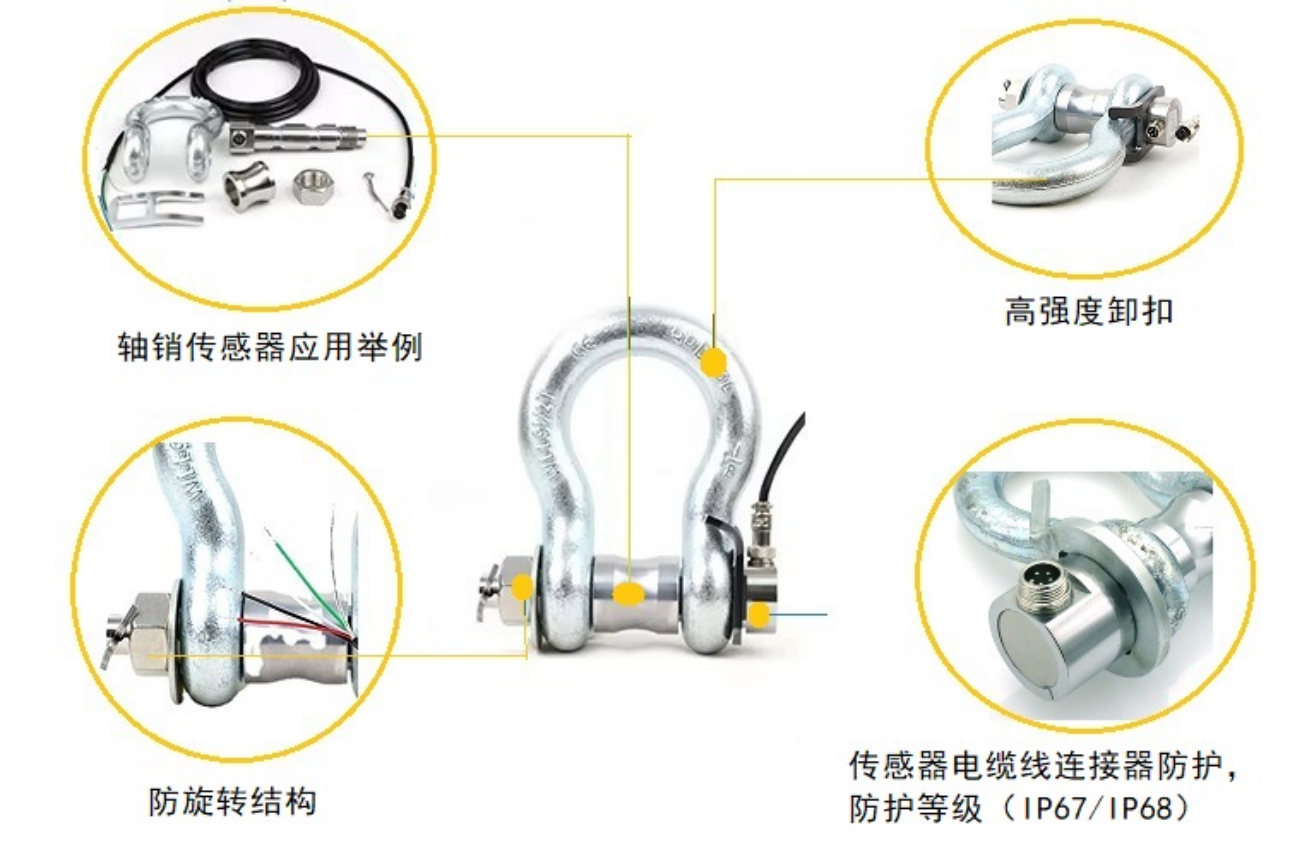

LC7505称重传感器卸扣式产品细节详解：
