Pino para Medição de Carga

LC7505-2

O Pino para medição de carga/ Célula de carga de passador é um dispositivo de alta precisão projetado para substituir o pino tradicional em grampos de carga, argolas ou outras conexões mecânicas. Ao integrar tecnologia de célula de carga no próprio componente de ligação, ele transforma equipamentos convencionais de elevação e amarração em sistemas inteligentes de monitoramento de força. Fornece medições confiáveis em tempo real para garantir segurança, prevenir sobrecargas e otimizar processos industriais.

Direto da nossa fábrica, personalizado para suas necessidades.
Marca: Saintbond
Origem do produto: China
Nº do item: LC7505
Porto de embarque: Ningbbo, ou designado pelo cliente
Pagamento: 100% do pagamento antes do envio
Capacidades: 1~1200t
Material: Liga / Aço inoxidável
Classe de proteção: IP67/68

Sua aplicação, nossa solução personalizada de célula de carga:
✅ Construção em liga/aço inoxidável: Podemos personalizar as matérias-primas com base nas necessidades do cliente;
✅ Capacidade, tamanho e produção;
✅ Comprimento do cabo;
✅ ODM/OEM;
✅ Personalização do logotipo;
✅ Acessórios de pesagem: Amplificador, Sinal digital RS232 ou RS485, Caixas de junção.

Entrega

EXW FOB

ordem mínima

2 Folha

Disponibilidade

20000Folha / De

Lugar de origem original

China

Lead Time

30De

Quantidade:

send contact

Adicionar ao carrinho

Célula de carga de passador, Pino para medição de carga, Transdutor de força tipo pino Célula de carga de passador, Pino para medição de carga, Transdutor de força tipo pino Célula de carga de passador, Pino para medição de carga, Transdutor de força tipo pino Célula de carga de passador, Pino para medição de carga, Transdutor de força tipo pino Célula de carga de passador, Pino para medição de carga, Transdutor de força tipo pino

LC7505 Transdutor de Força Tipo Pino Dimensão: mm

Capacidade	Carga de Cúnico	W	D	d	E	P	S	L	O	Peso
(t)	(t)	(mm)								(kg)
LC7505-0.5t	0.5	12	8	6.5	15.5	6.5	29	37	20	0.05
LC7505-0.7t	0.75	13.5	10	8	19	8	31	45	21.5	0.1
LC7505-1t	1	17	12	9.5	23	9.5	36.5	54	26	0.13
LC7505-1.5t	1.5	19	14	11	27	11	43	62	29.5	0.22
LC7505-2t	2	20.5	16	13	30	13	48	71.5	33	0.31
LC7505-3t	3.25	27	20	16	38	17.5	60.5	89	43	0.67
LC7505-4t	4.75	32	22	19	46	20.5	71.5	105	51	1.14
LC7505-5t	6.5	36.5	27	22.5	53	24.5	84	121	58	1.76
LC7505-8t	8.5	43	30	25.5	60.5	27	95	136.5	68.5	2.58
LC7505-9t	9.5	46	33	29.5	68.5	32	108	149.5	74	3.96
LC7505-10t	12	51.5	36	33	76	35	119	164.5	82.5	5.06
LC7505-13t	13.5	57	39	36	84	38	133.5	179	92	7.29
LC7505-15t	17	60.5	42	39	92	41	146	194.5	98.5	8.75
LC7505-25t	25	73	52	47	106.5	57	178	234	127	14.22
LC7505-30t	35	82.5	60	53	122	61	197	262.5	146	21
LC7505-55t	55	105	72	69	144.5	79.5	267	339	184	42.12
LC7505-80t	85	127	85	76	165	92	330	394	200	74.8
LC7505-100t	120	133.5	95	92	203	104.5	371.4	444	228.5	123.6
LC7505-150t	150	140	110	104	228.5	116	368	489	254	165.9
LC7505-200t	200	184	130	115	270	115	396	580	280	237
LC7505-300t	300	200	150	130	320	130	450	644	300	363
LC7505-500t	500	240	185	165	390	165	557.5	779	360	684
LC7505-800t	800	300	240	207	493	207	660	952	440	1313
LC7505-1000t	1000	390	270	240	556	240	780.5	1136	560	2024
LC7505-1200t	1250	400	300	260	620	260	850	1225	560	2511

LC7505 Transdutor de Força Tipo Pino Parâmetro Técnico:

Carga Nominal:	1~1200t
Sensibilidade:	(1.0±0.1%) m V/V	Faixa de Temperatura de Operação:	-30~+70℃
Erro Combinado:	±0.5% F.S	Sobrecarga Máxima Segura:	150%F.S
Variação por Creep (30 min):	±0.05% F.S	Sobrecarga Limite:	400%F.S
Balanço de Zero:	±1% F.S	Tensão de Excitação Recomendada:	10~12V DC
Efeito da Temperatura no Zero:	±0.05% F.S/10℃	Tensão de Excitação Máxima:	15V DC
Efeito da Temperatura na Saída Nominal:	±0.05% F.S/10℃	Grau de Vedação:	IP67/68
Resistência de Entrada:	400Ω±20Ω	Material do Elemento:	Liga / Aço Inoxidável
Resistência de Saída:	350Ω±3Ω	Cabo:	Comprimento = L: 5m ~ 16m
Resistência de Isolamento:	≥5000MΩ	Referência:	GB/T7551-2008/ OIML R60

LC7505 Transdutor de Força Tipo Pino Aplicações Principais:
þ Monitoramento contínuo em guindastes móveis e pontes rolantes
þ Sistemas de amarração em plataformas offshore e navios
þ Controle de tensão em cabos de pontes e estruturas
þEquipamentos de elevação na construção civil pesada
þSistemas de pesagem suspensa em indústrias

LC7505 Transdutor de Força Tipo Pino Vantagens Operacionais:
þPrevine falhas catastróficas através de alarmes de sobrecarga
þPermite registro de dados para análise e manutenção preditiva
þOtimiza utilização de equipamentos e eficiência operacional
þ Reduz custos de manutenção e tempo de inatividade

Conclusão:
O Pino para medição de carga/ Célula de carga de passador representa a evolução em segurança industrial, combinando funcionalidade mecânica tradicional com capacidades digitais de medição para criar ambientes de trabalho mais seguros e inteligentes na era da Indústria.

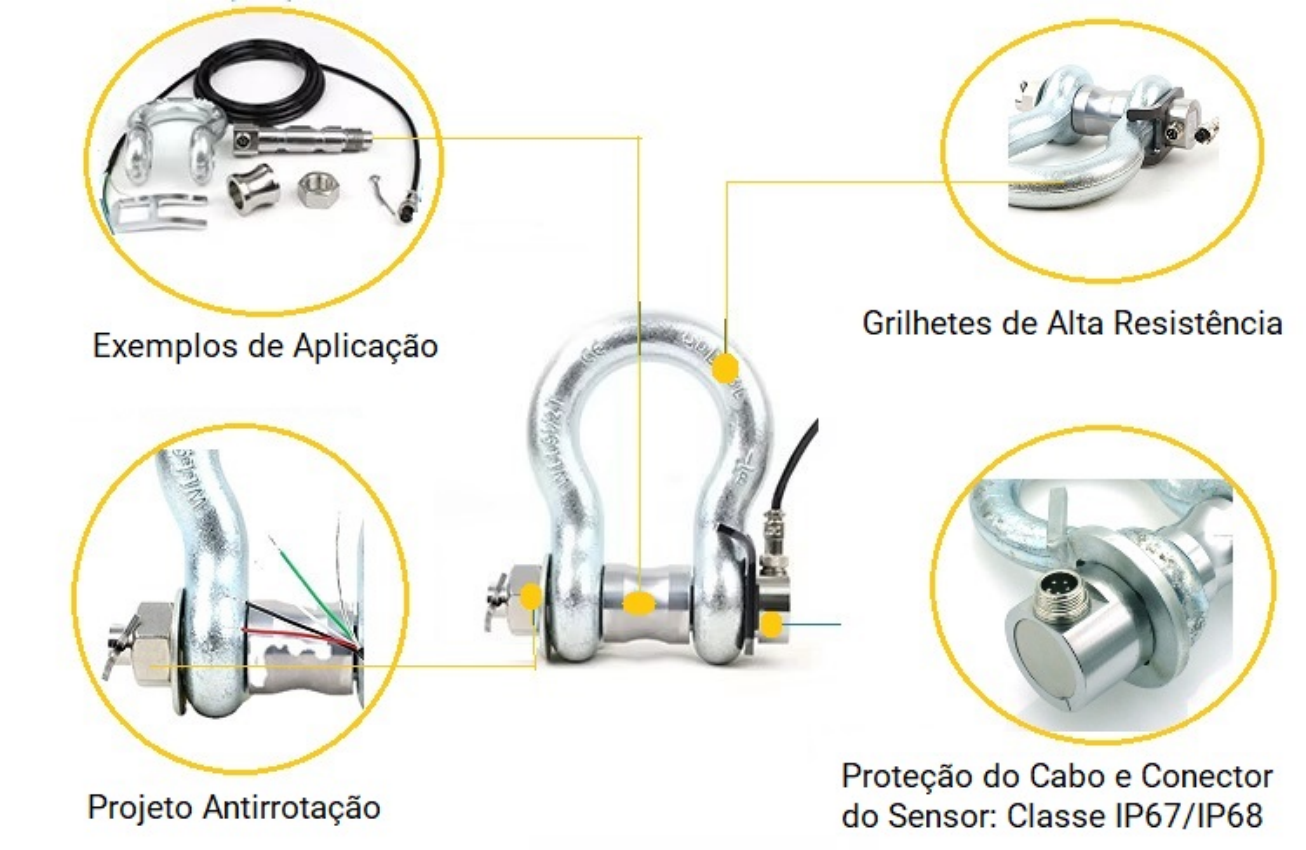

LC7505 Transdutor de Força Tipo Pino Descrição Detalhada e Ilustrada do Produto:
