Perno Dinamometrico PE DIN
LC7505-2
El célula de carga tipo manilha /Celda de carga en grillete o perno es un dispositivo de medición de fuerza ingeniosamente diseñado que reemplaza el pasador estándar en un grifo de eslinga. Al integrar tecnología de sensores en el componente crítico de carga, transforma equipos de izaje convencionales en sistemas inteligentes de monitoreo en tiempo real. Proporciona mediciones precisas de carga para garantizar la seguridad, optimizar operaciones y prevenir sobrecargas en aplicaciones de elevación y tensión.
Directamente de nuestra fábrica, personalizada para sus necesidades.
Marca: Saintbond
Origen del producto: China
Artículo n.°: LC7505
Puerto de envío: Ningbbo O designado por la cliente
Payment:100% payment before shipment
Capacities: 1~1200t
Material:Aleación / acero inoxidable
Clase de protección: IP67/68
Su aplicación, nuestra solución de celda de carga personalizada:
✅ Construcción de aleación / acero inoxidable: Podemos personalizar las materias primas en función de las necesidades del cliente;
✅ Capacidad, tamaño y producción
✅ Longitud del cable;
✅ ODM/OEM;
✅ Personalización del logotipo
✅ Accesorios de pesaje: Amplificador, Señal digital RS232 o RS485, Cajas de conexiones.
Directamente de nuestra fábrica, personalizada para sus necesidades.
Marca: Saintbond
Origen del producto: China
Artículo n.°: LC7505
Puerto de envío: Ningbbo O designado por la cliente
Payment:100% payment before shipment
Capacities: 1~1200t
Material:Aleación / acero inoxidable
Clase de protección: IP67/68
Su aplicación, nuestra solución de celda de carga personalizada:
✅ Construcción de aleación / acero inoxidable: Podemos personalizar las materias primas en función de las necesidades del cliente;
✅ Capacidad, tamaño y producción
✅ Longitud del cable;
✅ ODM/OEM;
✅ Personalización del logotipo
✅ Accesorios de pesaje: Amplificador, Señal digital RS232 o RS485, Cajas de conexiones.
Entrega
EXW FOB
pedido mínimo
2 hoja
Disponibilidad
20000hoja / El
Lugar original de origen
China
Plazo de entrega
30De
Cantidad:
célula de carga tipo manilha, Celda de carga en grillete o perno, Perno Dinamometrico PE DIN célula de carga tipo manilha, Celda de carga en grillete o perno, Perno Dinamometrico PE DIN célula de carga tipo manilha, Celda de carga en grillete o perno, Perno Dinamometrico PE DIN célula de carga tipo manilha, Celda de carga en grillete o perno, Perno Dinamometrico PE DIN célula de carga tipo manilha, Celda de carga en grillete o perno, Perno Dinamometrico PE DIN
El célula de carga tipo manilha /Celda de carga en grillete o perno es un dispositivo de medición de fuerza ingeniosamente diseñado que reemplaza el pasador estándar en un grifo de eslinga. Al integrar tecnología de sensores en el componente crítico de carga, transforma equipos de izaje convencionales en sistemas inteligentes de monitoreo en tiempo real. Proporciona mediciones precisas de carga para garantizar la seguridad, optimizar operaciones y prevenir sobrecargas en aplicaciones de elevación y tensión.
LC7505 Perno Dinamometrico PE DIN Dimensión: mm
| Capacidad | Carga de Grillete | W | D | d | E | P | S | L | O | Peso |
| (t) | (t) | (mm) | (kg) | |||||||
| LC7505-0.5t | 0.5 | 12 | 8 | 6.5 | 15.5 | 6.5 | 29 | 37 | 20 | 0.05 |
| LC7505-0.7t | 0.75 | 13.5 | 10 | 8 | 19 | 8 | 31 | 45 | 21.5 | 0.1 |
| LC7505-1t | 1 | 17 | 12 | 9.5 | 23 | 9.5 | 36.5 | 54 | 26 | 0.13 |
| LC7505-1.5t | 1.5 | 19 | 14 | 11 | 27 | 11 | 43 | 62 | 29.5 | 0.22 |
| LC7505-2t | 2 | 20.5 | 16 | 13 | 30 | 13 | 48 | 71.5 | 33 | 0.31 |
| LC7505-3t | 3.25 | 27 | 20 | 16 | 38 | 17.5 | 60.5 | 89 | 43 | 0.67 |
| LC7505-4t | 4.75 | 32 | 22 | 19 | 46 | 20.5 | 71.5 | 105 | 51 | 1.14 |
| LC7505-5t | 6.5 | 36.5 | 27 | 22.5 | 53 | 24.5 | 84 | 121 | 58 | 1.76 |
| LC7505-8t | 8.5 | 43 | 30 | 25.5 | 60.5 | 27 | 95 | 136.5 | 68.5 | 2.58 |
| LC7505-9t | 9.5 | 46 | 33 | 29.5 | 68.5 | 32 | 108 | 149.5 | 74 | 3.96 |
| LC7505-10t | 12 | 51.5 | 36 | 33 | 76 | 35 | 119 | 164.5 | 82.5 | 5.06 |
| LC7505-13t | 13.5 | 57 | 39 | 36 | 84 | 38 | 133.5 | 179 | 92 | 7.29 |
| LC7505-15t | 17 | 60.5 | 42 | 39 | 92 | 41 | 146 | 194.5 | 98.5 | 8.75 |
| LC7505-25t | 25 | 73 | 52 | 47 | 106.5 | 57 | 178 | 234 | 127 | 14.22 |
| LC7505-30t | 35 | 82.5 | 60 | 53 | 122 | 61 | 197 | 262.5 | 146 | 21 |
| LC7505-55t | 55 | 105 | 72 | 69 | 144.5 | 79.5 | 267 | 339 | 184 | 42.12 |
| LC7505-80t | 85 | 127 | 85 | 76 | 165 | 92 | 330 | 394 | 200 | 74.8 |
| LC7505-100t | 120 | 133.5 | 95 | 92 | 203 | 104.5 | 371.4 | 444 | 228.5 | 123.6 |
| LC7505-150t | 150 | 140 | 110 | 104 | 228.5 | 116 | 368 | 489 | 254 | 165.9 |
| LC7505-200t | 200 | 184 | 130 | 115 | 270 | 115 | 396 | 580 | 280 | 237 |
| LC7505-300t | 300 | 200 | 150 | 130 | 320 | 130 | 450 | 644 | 300 | 363 |
| LC7505-500t | 500 | 240 | 185 | 165 | 390 | 165 | 557.5 | 779 | 360 | 684 |
| LC7505-800t | 800 | 300 | 240 | 207 | 493 | 207 | 660 | 952 | 440 | 1313 |
| LC7505-1000t | 1000 | 390 | 270 | 240 | 556 | 240 | 780.5 | 1136 | 560 | 2024 |
| LC7505-1200t | 1250 | 400 | 300 | 260 | 620 | 260 | 850 | 1225 | 560 | 2511 |
LC7505 Perno Dinamometrico PE DIN Parámetro Técnico:
| Carga Nominal: | 1~1200t | ||
| Sensibilidad: | (1.0±0.1%) m V/V | Rango de Temperatura de Operación: | -30~+70℃ |
| Error Combinado: | ±0.5% E.C. | Sobrecarga Máxima Segura: | 150% E.C. |
| Variación de Creta (30 min): | ±0.05% E.C. | Sobrecarga Límite: | 400% E.C. |
| Balance de Cero: | ±1% E.C. | Voltaje de Excitación Recomendado: | 10~12V DC |
| Efecto de la Temperatura en Cero: | ±0.05% F.S/10℃ | Voltaje de Excitación Máximo: | 15V DC |
| Efecto de la Temperatura en Escala: | ±0.05% F.S/10℃ | Grado de Estanqueidad: | IP67/68 |
| Resistencia de Entrada: | 400Ω±20Ω | Material del Elemento: | Aleación / Acero Inoxidable |
| Resistencia de Salida: | 350Ω±3Ω | Cable: | Longitud = L: 5m ~ 16m |
| Resistencia de Aislamiento: | ≥5000MΩ | Cita/Citación: | GB/T7551-2008/ OIML R60 |
LC7505 Perno Dinamometrico PE DIN Aplicaciones Principales:
þ Monitoreo de carga en grúas móviles y overhead
þSistemas de amarre en plataformas marinas y buques
þControl de tensión en estructuras y puentes
þEquipos de izaje en construcción e ingeniería pesada
þBalanzas suspendidas para pesaje industrial
LC7505 Perno Dinamometrico PE DIN Beneficios Operativos:
þPreviene fallas catastróficas mediante alarmas de sobrecarga
þ Permite el registro de datos para análisis y mantenimiento predictivo
þOptimiza la utilización de equipos y eficiencia operacional
þReduce costos de mantenimiento y tiempos de inactividad
þPreviene fallas catastróficas mediante alarmas de sobrecarga
þ Permite el registro de datos para análisis y mantenimiento predictivo
þOptimiza la utilización de equipos y eficiencia operacional
þReduce costos de mantenimiento y tiempos de inactividad
El célula de carga tipo manilha/ Celda de carga en grillete o perno representa la evolución en seguridad industrial, combinando la funcionalidad mecánica tradicional con capacidades digitales de medición para crear entornos de trabajo más seguros e inteligentes.

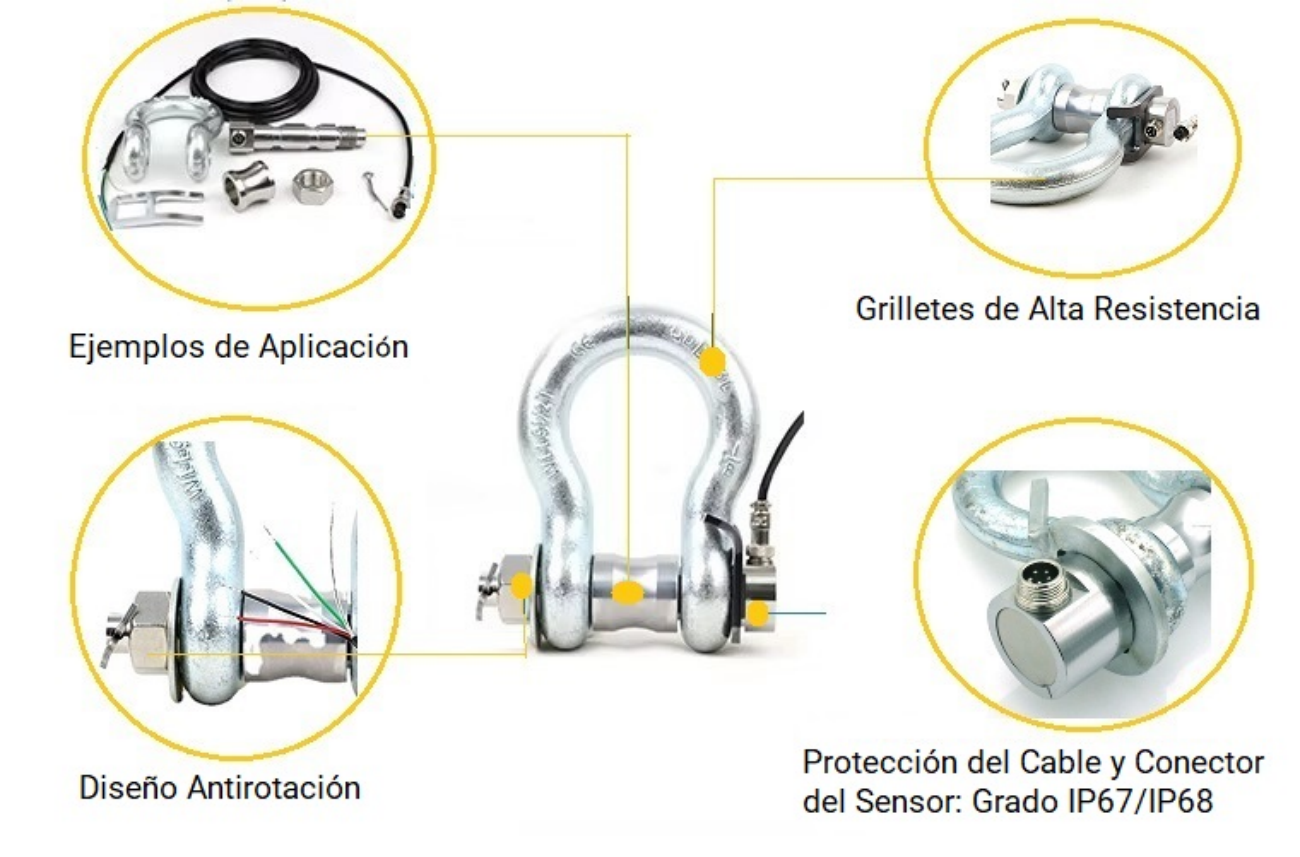

LC7505 Perno Dinamometrico PE DIN Descripción Detallada e Ilustrada del Producto:
