轮辐式拉压力称重测力传感器
LC526-2
宁波辰邦致力于研发与制造高性能的力值测量解决方案。我司核心产品——轮辐式拉压力称重测力传感器，以其卓越的设计和可靠的性能，在工业自动化、测试测量及安全监控领域树立了标杆。此款轮辐式称重测力传感器专为同时承受拉伸与压缩载荷而优化，是一款真正的拉压两用传感器，可满足复杂工况下的高精度力值测量需求。
品牌：宁波辰邦 (Saintbond)
原产地：中国-宁波
型号：LC526
付款时间：发货前支付全部货款
量程：200~500000kg
弹性体材料：合金钢 /不锈钢
密封封级：IP67/ 68
提供定制化服务：
✅ 外形尺寸;
✅ 量程;
✅ 传感器输出;
✅ OEM和ODM代工；
✅ 可提供: 变送器, 数字 RS232 或RS485, 接线盒；
品牌：宁波辰邦 (Saintbond)
原产地：中国-宁波
型号：LC526
付款时间：发货前支付全部货款
量程：200~500000kg
弹性体材料：合金钢 /不锈钢
密封封级：IP67/ 68
提供定制化服务：
✅ 外形尺寸;
✅ 量程;
✅ 传感器输出;
✅ OEM和ODM代工；
✅ 可提供: 变送器, 数字 RS232 或RS485, 接线盒；
交货
FOB EXW
最低订单
2 个
供货能力
20000个 / 月
原出产地
中国 - 宁波
备货期
35天
数量:
轮辐式拉压力称重测力传感器，轮辐式称重测力传感器，拉压两用传感器 轮辐式拉压力称重测力传感器，轮辐式称重测力传感器，拉压两用传感器 轮辐式拉压力称重测力传感器，轮辐式称重测力传感器，拉压两用传感器 轮辐式拉压力称重测力传感器，轮辐式称重测力传感器，拉压两用传感器
宁波辰邦致力于研发与制造高性能的力值测量解决方案。我司核心产品——轮辐式拉压力称重测力传感器，以其卓越的设计和可靠的性能，在工业自动化、测试测量及安全监控领域树立了标杆。此款轮辐式称重测力传感器专为同时承受拉伸与压缩载荷而优化，是一款真正的拉压两用传感器，可满足复杂工况下的高精度力值测量需求。

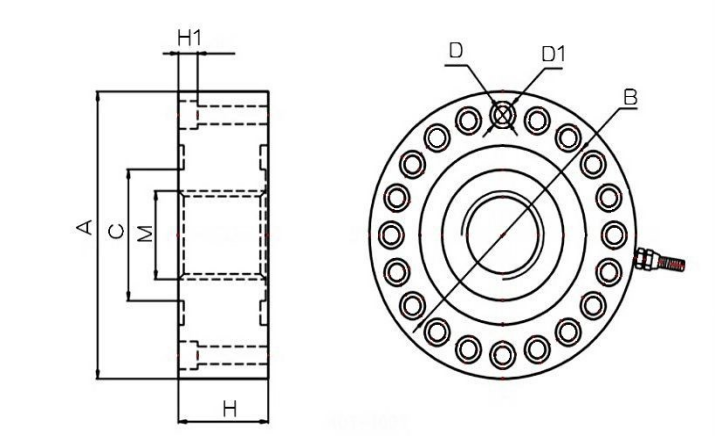

LC526拉压两用传感器外形尺寸：mm
| 量程 | A | B | C | D | D1 | H | H1 | H2 | M |
| ( 吨 ） | ( mm ) | ||||||||
| 0.2~0.7t | 74 | 63 | 24 | 9 | 6 | 34 | 30 | 7.2 | M16×1.5 |
| 1~5t | 105 | 89 | 32 | 11 | 7 | 37 | 34 | 7.2 | M16×1.5 |
| 10~20t | 120.6 | 101.8 | 39 | 14 | 9 | 53.5 | 41 | 10.5 | M32×1.5 |
| 30t | 141 | 116.8 | 50.4 | 18 | 11 | 57.2 | 50.8 | 11 | M40×1.5 |
| 量程 | A | B | C | D | D1 | H | H1 | M |
| ( 吨 ） | （ mm ) | |||||||
| 40~80t | 208 | 174 | 95 | 20 | 13 | 70 | 15 | M40×1.5 |
| 100~250t | 280 | 230 | 120 | 30 | 17 | 57.2 | 50.8 | M64×3 |
| 300~450t | 360 | 300 | 190 | 40 | 25 | 110 | 20 | M100×3 |
LC526拉压两用传感器技术参数：
| 额定载荷: | 0.2/0.7/1/3/5/10/20/30//40/50/80/100/250/300/450t | ||
| 灵敏度: | (2.0±0.1%) m V/V | 工作温度范围: | -30~+70℃ |
| 综合误差: | ±0.02% F.S | 安全过载: | 150%F.S |
| 蠕变(30min) | ±0.02% F.S | 极限过载: | 250%F.S |
| 零点平衡: | ±1% F.S | 推荐激励电压 | 10~12V DC |
| 零点温度影响: | ±0.02% F.S/10℃ | 最大激励电压: | 15V DC |
| 输出温度影响: | ±0.02% F.S/10℃ | 密封等级: | IP67/IP68 |
| 输入阻抗: | 385±5Ω | 材质: | 合金钢/ 不锈钢 |
| 输出阻抗: | 352±2Ω | 电缆: | 12m~20m |
| 绝缘电阻: | ≥5000MΩ | 引用标准: | GB/T7551-2008/ OIML R60 |
宁波辰邦轮辐式拉压力称重测力传感器采用经典的轮辐式（辐条式）结构设计。这种结构将载荷作用力转化为剪应力，由精加工的辐条梁均匀承担，赋予传感器出众的抗偏载、抗侧向力能力以及极高的结构强度。其紧凑、低外形的设计，特别适用于安装空间受限的场合。作为一款高效的拉压两用传感器，它能够无缝转换于吊挂称重与平台承载等多种测量模式。
LC526轮辐式称重测力传感器核心技术与设计：
轮辐式结构优势：辐条梁对称分布，力流传递路径科学，确保了优良的线性度、重复性和长期稳定性。其低高度设计极大节省了安装空间。
精密应变计与全桥电路：在辐条梁的关键部位精密粘贴高品质传感器应变片，组成全桥电路。这种配置不仅灵敏度高，还能自动补偿温度变化，并有效抑制弯曲和扭转力矩带来的干扰。
全方位补偿与密封：传感器内部经过精心的温度补偿和零点/灵敏度调校，并采用激光焊接或特殊密封工艺实现高防护等级（IP65/IP67/IP68可选），防潮、防尘、防油污，适用于恶劣工业环境。
材质与工艺：弹性体采用优质合金钢或全不锈钢材质，经过深处理、退火和多重稳定化处理，以释放内应力，保证出色的蠕变性能和长期稳定性。
轮辐式结构优势：辐条梁对称分布，力流传递路径科学，确保了优良的线性度、重复性和长期稳定性。其低高度设计极大节省了安装空间。
精密应变计与全桥电路：在辐条梁的关键部位精密粘贴高品质传感器应变片，组成全桥电路。这种配置不仅灵敏度高，还能自动补偿温度变化，并有效抑制弯曲和扭转力矩带来的干扰。
全方位补偿与密封：传感器内部经过精心的温度补偿和零点/灵敏度调校，并采用激光焊接或特殊密封工艺实现高防护等级（IP65/IP67/IP68可选），防潮、防尘、防油污，适用于恶劣工业环境。
材质与工艺：弹性体采用优质合金钢或全不锈钢材质，经过深处理、退火和多重稳定化处理，以释放内应力，保证出色的蠕变性能和长期稳定性。
LC526轮辐式称重测力传感器核心特性与优势：
双向高精度测量：一款传感器即可完成拉力与压力的精确测量，简化系统设计，降低成本。
卓越的结构稳定性：轮辐式结构提供极高的抗侧向力和抗扭转能力，基础误差小，长期漂移极低。
紧凑坚固，安装便捷：低剖面设计，结构紧凑，并提供标准的螺纹孔或安装法兰，便于集成到各种设备中。
出色的动态响应：由于刚度高、固有频率高，该传感器能准确测量快速变化的力，适用于动态称重和过程控制。
丰富的量程选择：量程覆盖从几百公斤到数百吨，其中如10吨、20吨等型号是工业衡器、试验机的常用之选。
双向高精度测量：一款传感器即可完成拉力与压力的精确测量，简化系统设计，降低成本。
卓越的结构稳定性：轮辐式结构提供极高的抗侧向力和抗扭转能力，基础误差小，长期漂移极低。
紧凑坚固，安装便捷：低剖面设计，结构紧凑，并提供标准的螺纹孔或安装法兰，便于集成到各种设备中。
出色的动态响应：由于刚度高、固有频率高，该传感器能准确测量快速变化的力，适用于动态称重和过程控制。
丰富的量程选择：量程覆盖从几百公斤到数百吨，其中如10吨、20吨等型号是工业衡器、试验机的常用之选。
LC526轮辐式拉压力称重测力传感器典型应用场景：
工业称重与力控：料罐秤、配料秤、平台秤、吊钩秤、轧机张力控制、螺栓拧紧机。
测试与试验设备：材料试验机、压力试验机、疲劳测试台、结构件加载测试。
过程自动化：机器人抓取力反馈、生产线压装质量检测、包装机压力控制。
基础设施监测：索力监测（桥梁、缆索）、地锚载荷监测、大型结构物安全监控。
工业称重与力控：料罐秤、配料秤、平台秤、吊钩秤、轧机张力控制、螺栓拧紧机。
测试与试验设备：材料试验机、压力试验机、疲劳测试台、结构件加载测试。
过程自动化：机器人抓取力反馈、生产线压装质量检测、包装机压力控制。
基础设施监测：索力监测（桥梁、缆索）、地锚载荷监测、大型结构物安全监控。
选择宁波辰邦轮辐式称重测力传感器，即是选择了稳健可靠、精准耐用的测量伙伴。 我们凭借对轮辐式传感器技术的深耕，致力于为全球客户提供从标准品到深度定制的拉压两用传感器解决方案，以精准传感之力，驱动工业智能化未来。
如需获取详细技术手册或定制化咨询，欢迎随时联系我们。
