Célula de Carga de Doble Propósito
LC526-2
Ningbo Saintbond se especializa en el diseño y fabricación de soluciones de medición de fuerza de alta precisión y fiabilidad. Nuestro producto central, la Célula de Carga de Tensión y Compresión, es un referente en los sectores de automatización industrial, pruebas y medición, gracias a su robustez y rendimiento excepcional. Este modelo, que puede denominarse como célula de carga universal por su amplia adaptabilidad, está específicamente optimizado como una célula de carga de doble propósito, capaz de medir con gran exactitud tanto cargas de tracción como de compresión en las aplicaciones más demandantes.
Directamente de nuestra fábrica, personalizada para sus necesidades.
Marca: Saintbond
Origen del producto: China
Artículo n.°: LC526
Puerto de envío: Ningbbo O designado por la cliente
Payment:100% payment before shipment
Capacities: 200~500000kg
Material:Aleación / acero inoxidable
Clase de protección: IP67/68
Su aplicación, nuestra solución de celda de carga personalizada:
✅ Construcción de aleación / acero inoxidable: Podemos personalizar las materias primas en función de las necesidades del cliente;
✅ Capacidad, tamaño y producción
✅ Longitud del cable;
✅ ODM/OEM;
✅ Personalización del logotipo
✅ Accesorios de pesaje: Amplificador, Señal digital RS232 o RS485, Cajas de conexiones.
Directamente de nuestra fábrica, personalizada para sus necesidades.
Marca: Saintbond
Origen del producto: China
Artículo n.°: LC526
Puerto de envío: Ningbbo O designado por la cliente
Payment:100% payment before shipment
Capacities: 200~500000kg
Material:Aleación / acero inoxidable
Clase de protección: IP67/68
Su aplicación, nuestra solución de celda de carga personalizada:
✅ Construcción de aleación / acero inoxidable: Podemos personalizar las materias primas en función de las necesidades del cliente;
✅ Capacidad, tamaño y producción
✅ Longitud del cable;
✅ ODM/OEM;
✅ Personalización del logotipo
✅ Accesorios de pesaje: Amplificador, Señal digital RS232 o RS485, Cajas de conexiones.
Entrega
FOB EXW
pedido mínimo
2 pieza
Disponibilidad
20000pieza / El
Lugar original de origen
China
Plazo de entrega
35De
Cantidad:
Célula de carga de doble propósito, Célula de carga universal, Célula de Carga de Tensión y Compresión Célula de carga de doble propósito, Célula de carga universal, Célula de Carga de Tensión y Compresión Célula de carga de doble propósito, Célula de carga universal, Célula de Carga de Tensión y Compresión
Ningbo Saintbond se especializa en el diseño y fabricación de soluciones de medición de fuerza de alta precisión y fiabilidad. Nuestro producto central, la Célula de Carga de Tensión y Compresión, es un referente en los sectores de automatización industrial, pruebas y medición, gracias a su robustez y rendimiento excepcional. Este modelo, que puede denominarse como célula de carga universal por su amplia adaptabilidad, está específicamente optimizado como una célula de carga de doble propósito, capaz de medir con gran exactitud tanto cargas de tracción como de compresión en las aplicaciones más demandantes.
La Célula de Carga de Tensión y Compresión de Saintbond representa la versatilidad y solidez en la medición de fuerza. Su diseño ingenieril permite una respuesta lineal y estable bajo cargas bidireccionales, consolidándola como una auténtica célula de carga universal para entornos industriales. Gracias a su construcción meticulosa y a los procesos de compensación avanzados, esta célula de carga de doble propósito ofrece una solución integral y confiable, eliminando la necesidad de sensores diferentes para fuerzas opuestas.

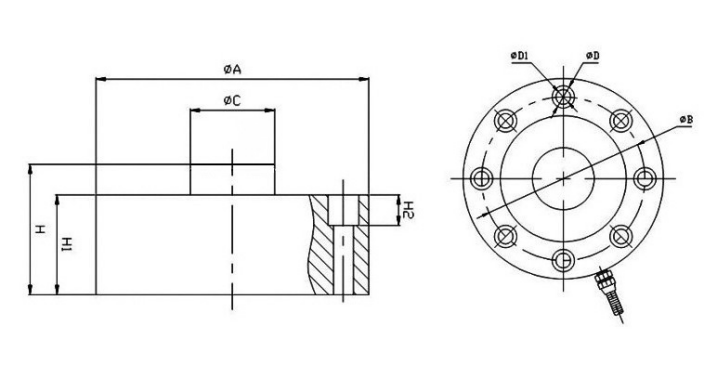

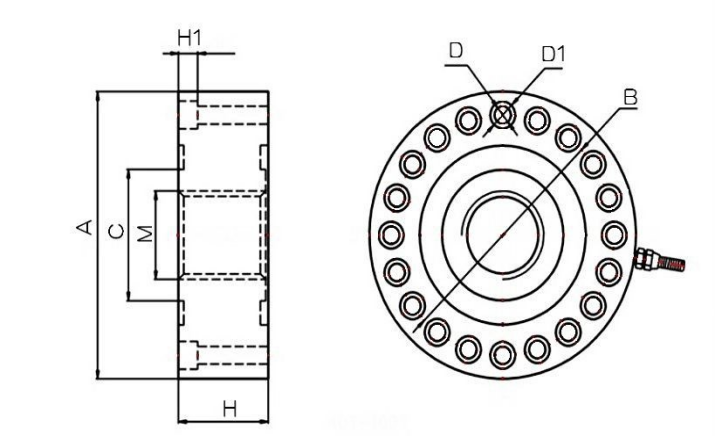

LC526 Célula de Carga Universal Dimensión: mm
| Capacidad | A | B | C | D | D1 | H | H1 | H2 | M |
| ( t ) | ( mm ) | ||||||||
| 0.2~0.7t | 74 | 63 | 24 | 9 | 6 | 34 | 30 | 7.2 | M16×1.5 |
| 1~5t | 105 | 89 | 32 | 11 | 7 | 37 | 34 | 7.2 | M16×1.5 |
| 10~20t | 120.6 | 101.8 | 39 | 14 | 9 | 53.5 | 41 | 10.5 | M32×1.5 |
| 30t | 141 | 116.8 | 50.4 | 18 | 11 | 57.2 | 50.8 | 11 | M40×1.5 |
| Capacidad | A | B | C | D | D1 | H | H1 | M |
| ( t ) | ( mm ) | |||||||
| 40~80t | 208 | 174 | 95 | 20 | 13 | 70 | 15 | M40×1.5 |
| 100~250t | 280 | 230 | 120 | 30 | 17 | 57.2 | 50.8 | M64×3 |
| 300~450t | 360 | 300 | 190 | 40 | 25 | 110 | 20 | M100×3 |
LC526 Célula de Carga Universal Parámetro Técnico:
| Carga nominal: | 0.2/0.7/1/3/5/10/20/30//40/50/80/100/250/300/450t | ||
| Sensibilidad: | (2.0±0.1%)) mV/V | Rango de temperatura de funcionamiento: | -30~+70℃ |
| Error combinado: | ±0.03% E.C. | Sobrecarga máxima segura: | 150%E.C. |
| Error de fluencia (30 min): | ±0.03% E.C. | Sobrecarga última (de ruptura): | 200%E.C. |
| Equilibrio en cero: | ±1% E.C. | Voltaje de excitación recomendado: | 10~12VCC |
| Efecto de la temperatura en cero: | ±0.05% E.C./10℃ | Voltaje de excitación máximo: | 15VCC |
| Efecto de la temperatura en el alcance: | ±0.05% E.C./10℃ | Clase de estanqueidad: | IP67/IP68 |
| Resistencia de entrada: | 750±5Ω | Material del elemento: | Aleación / Acero inoxidable |
| Resistencia de salida: | 701±2Ω | Cable: | 13m(0.2~30t),16m(40~450t) |
| Resistencia de aislamiento: | ≥5000MΩ | Cita/Norma: | GB/T7551-2008/ OIML R60 |
LC526 Célula de Carga de Tensión y Compresión Tecnología Central y Diseño:
Principio de Funcionamiento: En el corazón del sensor se encuentra un puente completo de galgas extensométricas (strain gauges) de alta precisión, instaladas estratégicamente sobre un cuerpo elástico de acero aleado o inoxidable. La deformación bajo carga modifica la resistencia eléctrica de las galgas, generando una señal eléctrica proporcional a la fuerza aplicada.
Compensación Integral: La célula está sometida a un exhaustivo proceso de compensación térmica para el cero y el span, garantizando una precisión sostenida frente a variaciones de temperatura.
Construcción Robusta: Carcasa sellada mediante soldadura láser (con opciones de grado de protección IP65, IP67 o IP68), que ofrece resistencia superior a la humedad, polvo, vibraciones y ambientes corrosivos. Esto refuerza su estatus como una célula de carga universal fiable.
Versatilidad de Montaje: Su diseño compacto y sus opciones de conexión roscada o con bridas de montaje facilitan su integración en sistemas existentes, ya sea en configuración de suspensión o soporte.
Principio de Funcionamiento: En el corazón del sensor se encuentra un puente completo de galgas extensométricas (strain gauges) de alta precisión, instaladas estratégicamente sobre un cuerpo elástico de acero aleado o inoxidable. La deformación bajo carga modifica la resistencia eléctrica de las galgas, generando una señal eléctrica proporcional a la fuerza aplicada.
Compensación Integral: La célula está sometida a un exhaustivo proceso de compensación térmica para el cero y el span, garantizando una precisión sostenida frente a variaciones de temperatura.
Construcción Robusta: Carcasa sellada mediante soldadura láser (con opciones de grado de protección IP65, IP67 o IP68), que ofrece resistencia superior a la humedad, polvo, vibraciones y ambientes corrosivos. Esto refuerza su estatus como una célula de carga universal fiable.
Versatilidad de Montaje: Su diseño compacto y sus opciones de conexión roscada o con bridas de montaje facilitan su integración en sistemas existentes, ya sea en configuración de suspensión o soporte.
LC526 Célula de Carga de Tensión y Compresión Características y Ventajas Clave:
Medición Bidireccional de Alta Precisión: Una única célula de carga de doble propósito proporciona mediciones exactas tanto en tracción como en compresión, simplificando diseños y reduciendo costos de inventario.
Alta Rigidez y Respuesta Rápida: Ideal para aplicaciones dinámicas y de control en tiempo real debido a su baja deflexión y alta frecuencia natural.
Excelente Inmunidad a Cargas Excéntricas: Diseñada para minimizar los errores causados por cargas no centradas, asegurando lecturas consistentes.
Larga Vida Útil y Estabilidad: Fabricada con materiales de primera calidad y sometida a tratamientos térmicos de alivio de tensiones, lo que se traduce en un comportamiento excepcional frente a la fluencia (creep) y la histéresis.
Amplio Rango de Capacidades: Disponible en capacidades desde unos pocos kilogramos hasta varias decenas de toneladas (por ejemplo, modelos comunes de 5 toneladas, 10 toneladas, 20 toneladas), lo que la convierte en una verdadera célula de carga universal para múltiples escalas de fuerza.
Medición Bidireccional de Alta Precisión: Una única célula de carga de doble propósito proporciona mediciones exactas tanto en tracción como en compresión, simplificando diseños y reduciendo costos de inventario.
Alta Rigidez y Respuesta Rápida: Ideal para aplicaciones dinámicas y de control en tiempo real debido a su baja deflexión y alta frecuencia natural.
Excelente Inmunidad a Cargas Excéntricas: Diseñada para minimizar los errores causados por cargas no centradas, asegurando lecturas consistentes.
Larga Vida Útil y Estabilidad: Fabricada con materiales de primera calidad y sometida a tratamientos térmicos de alivio de tensiones, lo que se traduce en un comportamiento excepcional frente a la fluencia (creep) y la histéresis.
Amplio Rango de Capacidades: Disponible en capacidades desde unos pocos kilogramos hasta varias decenas de toneladas (por ejemplo, modelos comunes de 5 toneladas, 10 toneladas, 20 toneladas), lo que la convierte en una verdadera célula de carga universal para múltiples escalas de fuerza.
LC526 Célula de Carga de Tensión y Compresión Aplicaciones Típicas:
Pesaje Industrial: Basculas de grúa, silos, tanques, plataformas de pesaje y básculas para palés.
Control de Proceso y Fuerza: Monitorización de tensión en cables o cintas, control de fuerza en prensas, máquinas de moldeo por inyección y sistemas de atornillado.
Pruebas y Ensayos: Máquinas de ensayo de materiales, bancos de prueba de fatiga y equipos de validación de componentes.
Monitoreo Estructural: Medición de carga en anclajes, vigas, y para supervisión de la integridad en puentes o infraestructuras críticas.
Pesaje Industrial: Basculas de grúa, silos, tanques, plataformas de pesaje y básculas para palés.
Control de Proceso y Fuerza: Monitorización de tensión en cables o cintas, control de fuerza en prensas, máquinas de moldeo por inyección y sistemas de atornillado.
Pruebas y Ensayos: Máquinas de ensayo de materiales, bancos de prueba de fatiga y equipos de validación de componentes.
Monitoreo Estructural: Medición de carga en anclajes, vigas, y para supervisión de la integridad en puentes o infraestructuras críticas.
Elegir la Célula de Carga de Ningbo Saintbond es optar por precisión, versatilidad y durabibilidad. Nuestro compromiso es proveer soluciones confiables, desde la estándar célula de carga de doble propósito hasta configuraciones personalizadas, apoyando la innovación y eficiencia en la industria global.
Para fichas técnicas detalladas o consultas de ingeniería, no dude en contactarnos.
