S-образный тензодатчик
LC2011
S-образный тензодатчик /Тензодатчик S образный— это универсальный и надежный преобразователь силы, предназначенный для точного измерения как растягивающих (растяжение), так и сжимающих (сжатие) усилий. Его характерная S-образная конструкция обеспечивает оптимальный баланс между прочностью, чувствительностью и компактностью, что делает его идеальным решением для широкого спектра задач промышленного взвешивания и контроля усилия.
Прямо с нашего завода, изготовлено по вашим размерам.
Название бренда: Saintbond
Страна происхождения: Китай
Item No.: LC2011
Порт отправки: Нинбо или указанный заказчиком
Оплата: 100% предоплата перед отправкой
Грузоподъемность: 5кг ~ 5т
Материал: сплав / нержавеющая сталь
Класс защиты: IP67/68
Ваше приложение, наше индивидуальное решение для тензодатчиков:
✅ Конструкция из легированной/нержавеющей стали: мы можем изготовить изделие из сырья, исходя из потребностей заказчика;
✅ Емкость, размер и производительность
✅ Длина кабеля;
✅ ODM/OEM;
✅ Настройка логотипа;

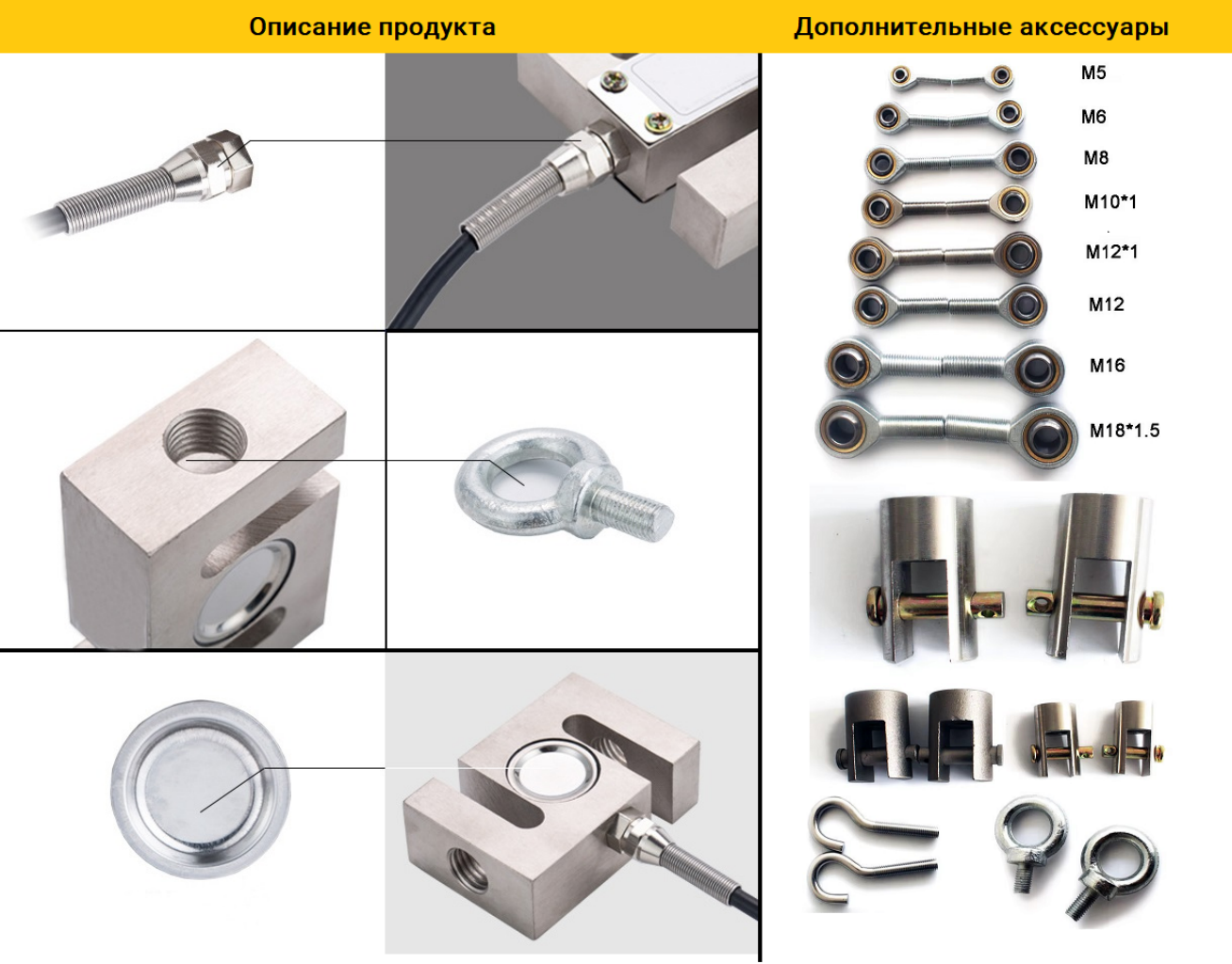

✅ Аксессуары для взвешивания: усилитель, цифровой сигнал RS232 или RS485, распределительные коробки.
Прямо с нашего завода, изготовлено по вашим размерам.
Название бренда: Saintbond
Страна происхождения: Китай
Item No.: LC2011
Порт отправки: Нинбо или указанный заказчиком
Оплата: 100% предоплата перед отправкой
Грузоподъемность: 5кг ~ 5т
Материал: сплав / нержавеющая сталь
Класс защиты: IP67/68
Ваше приложение, наше индивидуальное решение для тензодатчиков:
✅ Конструкция из легированной/нержавеющей стали: мы можем изготовить изделие из сырья, исходя из потребностей заказчика;
✅ Емкость, размер и производительность
✅ Длина кабеля;
✅ ODM/OEM;
✅ Настройка логотипа;
✅ Аксессуары для взвешивания: усилитель, цифровой сигнал RS232 или RS485, распределительные коробки.
Доставка
EXW FOB
минимальный заказ
2 кусок
Емкость поставки
20000кусок / месяц
Оригинальное происхождение
Китай
Период хранения
30день
количество:
S-образный тензодатчик, Тензодатчики S-образного типа, Тензодатчик S образный S-образный тензодатчик, Тензодатчики S-образного типа, Тензодатчик S образный S-образный тензодатчик, Тензодатчики S-образного типа, Тензодатчик S образный S-образный тензодатчик, Тензодатчики S-образного типа, Тензодатчик S образный S-образный тензодатчик, Тензодатчики S-образного типа, Тензодатчик S образный
S-образный тензодатчик /Тензодатчик S образный— это универсальный и надежный преобразователь силы, предназначенный для точного измерения как растягивающих (растяжение), так и сжимающих (сжатие) усилий. Его характерная S-образная конструкция обеспечивает оптимальный баланс между прочностью, чувствительностью и компактностью, что делает его идеальным решением для широкого спектра задач промышленного взвешивания и контроля усилия.

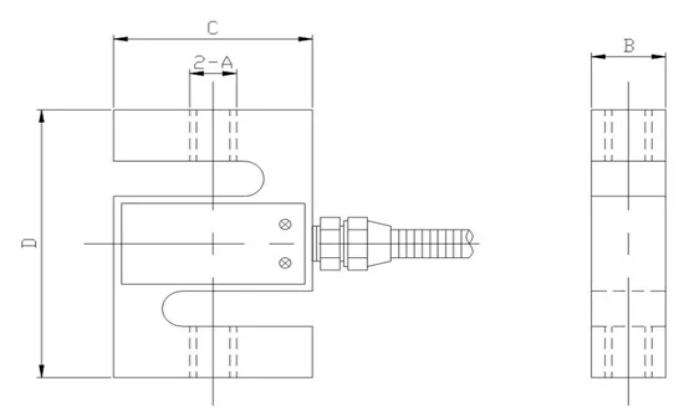

LC2011 Тензодатчики S-образного типа Размер: мм
| Мощность | A | B | C | D |
| (кг) | ( мм ) | |||
| 5-50кг | M8 X 1.25 | 12.7 | 50.8 | 63.5 |
| 100-300кг | M12 X1.75 | 19 | 50.8 | 76.2 |
| 500kg-1т | M12X1.75 | 25.4 | 50.8 | 76.2 |
| 2т-5т | M18 X1.5 | 25.4 | 76.2 | 108 |
LC2011 Тензодатчики S-образного типа Технический параметр:
| Емкость: | 5кг ~ 5т | Выходное сопротивление: | 350±5Ом |
| Номинальный выходной сигнал: | 2.0±10%мВ/В | Входное сопротивление: | 350±20Ом |
| Выходной сигнал при нулевой нагрузке: | ±1%П.Ш. | Сопротивление изоляции: | >5000МОм/10 В Пост.Т. |
| Нелинейность: | 0.03%П.Ш. | Рабочее напряжение: | 5-15В |
| Гистерезис: | 0.03%П.Ш. | Максимальное напряжение возбуждения: | 10В |
| Повторяемость: | 0.03%П.Ш. | Рабочий температурный диапазон: | -20-80℃ |
| Ползучесть (за 30 мин): | 0.03%П.Ш. | Допустимая перегрузка: | 150% |
| Влияние температуры на выходной сигнал: | 0.03% П.Ш./10ºC | Предельная перегрузка: | 200% |
| Влияние температуры на нулевой сигнал: | 0.05% П.Ш../10ºC | Материал: | Сплав / Нержавеющая сталь |
LC2011 Тензодатчики S-образного типа Ключевые особенности:
Двунаправленное измерение: Подходит для одновременного или попеременного измерения растяжения и сжатия.
Высокая точность и стабильность: Отличная линейность, низкий гистерезис и минимальная ползучесть обеспечивают надежные и повторяемые результаты.
Прочная конструкция: Изготовлен из высокопрочной легированной или нержавеющей стали, что гарантирует долгий срок службы в тяжелых условиях.
Компактный дизайн: S-образная форма позволяет легко интегрировать датчик в системы с ограниченным пространством.
Защита от окружающей среды: Стандартные модели имеют герметичное исполнение со степенью защиты IP67/IP68, предохраняющей от пыли, влаги и коррозии.
Простой монтаж: Резьбовые отверстия с обеих сторон для удобной и надежной установки.
Двунаправленное измерение: Подходит для одновременного или попеременного измерения растяжения и сжатия.
Высокая точность и стабильность: Отличная линейность, низкий гистерезис и минимальная ползучесть обеспечивают надежные и повторяемые результаты.
Прочная конструкция: Изготовлен из высокопрочной легированной или нержавеющей стали, что гарантирует долгий срок службы в тяжелых условиях.
Компактный дизайн: S-образная форма позволяет легко интегрировать датчик в системы с ограниченным пространством.
Защита от окружающей среды: Стандартные модели имеют герметичное исполнение со степенью защиты IP67/IP68, предохраняющей от пыли, влаги и коррозии.
Простой монтаж: Резьбовые отверстия с обеих сторон для удобной и надежной установки.
LC2011 Тензодатчики S-образного типа Типичные области применения:
Промышленное взвешивание: Силосы, бункеры, резервуары и платформенные весы.
Контроль процесса: Мониторинг усилия в производственных линиях, сборочных системах и контрольных весах.
Защита от перегрузки: Системы безопасности для кранов, талей и подъемного оборудования.
Испытания и измерения: Разрывные машины, испытания пружин и контроль качества.
Автоматизация:Системы взвешивания на конвейерах и контроль натяжения.
Промышленное взвешивание: Силосы, бункеры, резервуары и платформенные весы.
Контроль процесса: Мониторинг усилия в производственных линиях, сборочных системах и контрольных весах.
Защита от перегрузки: Системы безопасности для кранов, талей и подъемного оборудования.
Испытания и измерения: Разрывные машины, испытания пружин и контроль качества.
Автоматизация:Системы взвешивания на конвейерах и контроль натяжения.
LC2011 Тензодатчики S-образного типа Принцип работы:
S-образный тензодатчик /Тензодатчик S образный на основе принципа тензорезисторов. При приложении силы упругий корпус датчика слегка деформируется. Эта деформация обнаруживается тензорезисторами, которые изменяют свое электрическое сопротивление пропорционально приложенной силе. Изменение сопротивления преобразуется в выходной сигнал в милливольтах через схему мостика Уитстона (Витстона), который затем может быть считан индикатором или контроллером для отображения точного значения силы или веса.
S-образный тензодатчик /Тензодатчик S образный на основе принципа тензорезисторов. При приложении силы упругий корпус датчика слегка деформируется. Эта деформация обнаруживается тензорезисторами, которые изменяют свое электрическое сопротивление пропорционально приложенной силе. Изменение сопротивления преобразуется в выходной сигнал в милливольтах через схему мостика Уитстона (Витстона), который затем может быть считан индикатором или контроллером для отображения точного значения силы или веса.
Заказ и индивидуальная настройка:
Мы предлагаем стандартные модели и опции индивидуальной настройки, включая различные диапазоны измерения, материалы, длины кабелей и типы разъемов для удовлетворения ваших конкретных потребностей.
Мы предлагаем стандартные модели и опции индивидуальной настройки, включая различные диапазоны измерения, материалы, длины кабелей и типы разъемов для удовлетворения ваших конкретных потребностей.
Свяжитесь с нами сегодня, чтобы найти идеальное решение для вашей задачи!
