Датчик веса штифтового типа
LC7001-1
Штифтовые датчики веса (Датчики нагрузки) от Ningbo Saintbond
Прямо с нашего завода, изготовлено по вашим размерам.
Название бренда: Saintbond
Страна происхождения: Китай
Item No.: LC7001
Порт отправки: Нинбо или указанный заказчиком
Оплата: 100% предоплата перед отправкой
Грузоподъемность: 500~1500000кг
Материал: сплав / нержавеющая сталь
Класс защиты: IP67/68
Ваше приложение, наше индивидуальное решение для тензодатчиков:
✅ Конструкция из легированной/нержавеющей стали: мы можем изготовить изделие из сырья, исходя из потребностей заказчика;
✅ Емкость, размер и производительность
✅ Длина кабеля;
✅ ODM/OEM;
✅ Настройка логотипа;
✅ Аксессуары для взвешивания: усилитель, цифровой сигнал RS232 или RS485, распределительные коробки.
Прямо с нашего завода, изготовлено по вашим размерам.
Название бренда: Saintbond
Страна происхождения: Китай
Item No.: LC7001
Порт отправки: Нинбо или указанный заказчиком
Оплата: 100% предоплата перед отправкой
Грузоподъемность: 500~1500000кг
Материал: сплав / нержавеющая сталь
Класс защиты: IP67/68
Ваше приложение, наше индивидуальное решение для тензодатчиков:
✅ Конструкция из легированной/нержавеющей стали: мы можем изготовить изделие из сырья, исходя из потребностей заказчика;
✅ Емкость, размер и производительность
✅ Длина кабеля;
✅ ODM/OEM;
✅ Настройка логотипа;
✅ Аксессуары для взвешивания: усилитель, цифровой сигнал RS232 или RS485, распределительные коробки.
Доставка
EXW FOB
минимальный заказ
2 кусок
Емкость поставки
20000кусок / месяц
Оригинальное происхождение
Китай
Период хранения
15 ~ 35день
количество:
Датчик веса штифтового типа, Все осевые датчики силы, Осевые датчики нагрузки Датчик веса штифтового типа, Все осевые датчики силы, Осевые датчики нагрузки Датчик веса штифтового типа, Все осевые датчики силы, Осевые датчики нагрузки
Штифтовые датчики веса (Датчики нагрузки) от Ningbo Saintbond
Компания Ningbo Saintbond является ведущим производителем высокоточных датчиков силы и веса. Одной из наших ключевых продуктовых линеек являются датчики веса штифтового типа, которые также можно отнести к категории осевых датчиков нагрузки, поскольку они измеряют силу, действующую вдоль своей оси. Эти надежные устройства представляют собой современное решение для встраиваемого контроля усилий в различных отраслях промышленности.

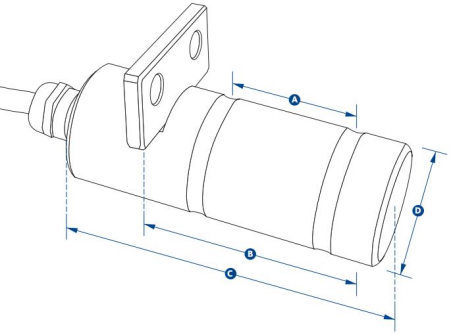

LC7001 Датчик веса штифтового типа Размеры: мм
| Номинальная нагрузка | Вес | A | B | C | D |
| ( кг ) | ( кг ) | ( мм ) | ( мм ) | ( мм ) | ( мм ) |
| 500кг | 0.9 | 24 | 36 | 70 | 20 |
| 1000кг | 1 | 35 | 49 | 80 | 20 |
| 2500кг | 1.2 | 45 | 70 | 100 | 25 |
| 3500кг | 1.4 | 50 | 75 | 105 | 30 |
| 6500кг | 2 | 63 | 95 | 125 | 40 |
| 15000кг | 3.1 | 75 | 114 | 150 | 50 |
| 25000кг | 5.6 | 89 | 152 | 195 | 63 |
| 50000кг | 8.6 | 102 | 178 | 225 | 75 |
| 100000кг | 11.8 | 110 | 190 | 230 | 88 |
| 250000кг | 29.8 | 130 | 220 | 300 | 125 |
| 500000кг | 79.2 | 225 | 370 | 440 | 170 |
| 750000кг | 146 | 295 | 500 | 590 | 200 |
| 1000000кг | 275 | 360 | 612 | 712 | 250 |
| 1500000кг | 389 | 430 | 731 | 832 | 275 |
LC7001 Все осевые датчики силы Технические параметры:
| Чувствительность: | 1~1.5мВ/В, номинальное (зависит от диапазона) | ||
| Режимы работы: | Растяжение/Сжатие / Растяжение и Сжатие | ||
| Номинальная нагрузка: | 0.5/1/2.5/3.5/6.5/15/25/50/100/250/500/750/1000/1500т | ||
| Суммарная погрешность: | ±0,02% П.Ш. (Полная Шкала) | Рабочий температурный диапазон: | от -10 до +70℃ |
| Погрешность от ползучести (за 30 мин): | ±0,03% П.Ш. | Максимальная безопасная перегрузка: | 150% П.Ш. |
| Баланс нуля: | ±1% П.Ш. | Предельная перегрузка: | 300% П.Ш. |
| Влияние температуры на ноль: | ±0,02% П.Ш./10℃ | Рекомендуемое напряжение возбуждения: | 10-12 В постоянного тока |
| Влияние температуры на span (диапазон): | ±0,02% П.Ш./10℃ | Максимальное напряжение возбуждения: | 15 В постоянного тока |
| Входное сопротивление: | 385 ± 5Ом | Класс герметизации: | IP67/68 |
| Выходное сопротивление: | 350 ± 5Ом | Материал чувствительного элемента: | Сплав / Нержавеющая сталь |
| Сопротивление изоляции: | ≥ 5000МОм | Кабель: | Длина кабеля: L=1-20м |
LC7001 Все осевые датчики силы Принцип работы и конструкция:
Сердцем большинства наших штифтовых датчиков является конструкция двойного сдвига. В центральной части корпуса проточены две канавки, формирующие упругий элемент. При приложении нагрузки в этих зонах возникают деформации сдвига, которые фиксируются тензорезисторами и преобразуются в пропорциональный электрический сигнал (мВ/В). Именно этот принцип делает их осевыми датчиками силы, точно измеряющими составляющую нагрузки, действующую поперек оси штифта (на изгиб/срез).
Сердцем большинства наших штифтовых датчиков является конструкция двойного сдвига. В центральной части корпуса проточены две канавки, формирующие упругий элемент. При приложении нагрузки в этих зонах возникают деформации сдвига, которые фиксируются тензорезисторами и преобразуются в пропорциональный электрический сигнал (мВ/В). Именно этот принцип делает их осевыми датчиками силы, точно измеряющими составляющую нагрузки, действующую поперек оси штифта (на изгиб/срез).
LC7001 Осевые датчики нагрузки Области применения:
Подъемно-транспортное оборудование: Краны (системы ограничения грузоподъемности), экскаваторы, погрузчики.
Морская и портовая техника: Мониторинг натяжения швартовых и грузовых тросов, нагрузка на грузоподъемные устройства.
Промышленный монтаж и испытания: Контроль усилия натяжения, испытательные стенды.
Производство: Контроль усилий в прессах, технологических линиях, роботизированных захватах.
Подъемно-транспортное оборудование: Краны (системы ограничения грузоподъемности), экскаваторы, погрузчики.
Морская и портовая техника: Мониторинг натяжения швартовых и грузовых тросов, нагрузка на грузоподъемные устройства.
Промышленный монтаж и испытания: Контроль усилия натяжения, испытательные стенды.
Производство: Контроль усилий в прессах, технологических линиях, роботизированных захватах.
Почему выбирают Ningbo Saintbond?
Экспертиза в области измерений: Глубокие знания в механике и метрологии.
Полный цикл производства: От проектирования и обработки до калибровки и тестирования каждого датчика.
Комплексные решения: Мы можем поставить как отдельный датчик, так и готовую систему мониторинга нагрузки с преобразователями, ПО и индикацией.
Техническая поддержка: Помощь в подборе, расчете точек установки и интеграции в ваше оборудование.
Соотношение цена/качество: Конкурентное предложение без компромиссов в надежности и точности.
Экспертиза в области измерений: Глубокие знания в механике и метрологии.
Полный цикл производства: От проектирования и обработки до калибровки и тестирования каждого датчика.
Комплексные решения: Мы можем поставить как отдельный датчик, так и готовую систему мониторинга нагрузки с преобразователями, ПО и индикацией.
Техническая поддержка: Помощь в подборе, расчете точек установки и интеграции в ваше оборудование.
Соотношение цена/качество: Конкурентное предложение без компромиссов в надежности и точности.
Датчики веса штифтового типа (осевые датчики нагрузки) от Ningbo Saintbond — это современный, эффективный и надежный способ добавить функцию точного контроля сил и веса к вашему существующему или новому оборудованию. Они сочетают в себе простоту монтажа, промышленную прочность и высокую точность, что делает их идеальным выбором для ответственных применений по всему миру.
Способ нагружения LC7001 Все осевые датчики силы:
