Células de Carga Tipo Pino
LC7001-1
A Ningbo Saintbond oferece soluções completas e robustas de monitorização de força e carga, sendo o Sistema de Monitorização de Carga com Pino uma das nossas especialidades.
Direto da nossa fábrica, personalizado para suas necessidades.
Marca: Saintbond
Origem do produto: China
Nº do item: LC7001
Porto de embarque: Ningbbo, ou designado pelo cliente
Pagamento: 100% do pagamento antes do envio
Capacidades: 500~1500000kg
Material: Liga / Aço inoxidável
Classe de proteção: IP67/68
Sua aplicação, nossa solução personalizada de célula de carga:
✅ Construção em liga/aço inoxidável: Podemos personalizar as matérias-primas com base nas necessidades do cliente;
✅ Capacidade, tamanho e produção;
✅ Comprimento do cabo;
✅ ODM/OEM;
✅ Personalização do logotipo;
✅ Acessórios de pesagem: Amplificador, Sinal digital RS232 ou RS485, Caixas de junção.
Direto da nossa fábrica, personalizado para suas necessidades.
Marca: Saintbond
Origem do produto: China
Nº do item: LC7001
Porto de embarque: Ningbbo, ou designado pelo cliente
Pagamento: 100% do pagamento antes do envio
Capacidades: 500~1500000kg
Material: Liga / Aço inoxidável
Classe de proteção: IP67/68
Sua aplicação, nossa solução personalizada de célula de carga:
✅ Construção em liga/aço inoxidável: Podemos personalizar as matérias-primas com base nas necessidades do cliente;
✅ Capacidade, tamanho e produção;
✅ Comprimento do cabo;
✅ ODM/OEM;
✅ Personalização do logotipo;
✅ Acessórios de pesagem: Amplificador, Sinal digital RS232 ou RS485, Caixas de junção.
Entrega
EXW FOB
ordem mínima
2 peça
Disponibilidade
20000peça / De
Lugar de origem original
China
Lead Time
15 ~ 35De
Quantidade:
Sistema de monitorização de carga com pino, Células de carga del Pin de la carga, Células de carga tipo pino Sistema de monitorização de carga com pino, Células de carga del Pin de la carga, Células de carga tipo pino
A Ningbo Saintbond oferece soluções completas e robustas de monitorização de força e carga, sendo o Sistema de Monitorização de Carga com Pino uma das nossas especialidades. Este sistema inovador baseia-se na tecnologia central das Células de Carga Tipo Pino (também conhecidas como Células de Carga do Pin ou Células de carga del Pin de la carga), transformando pontos críticos de conexão mecânica em nós inteligentes de aquisição de dados.

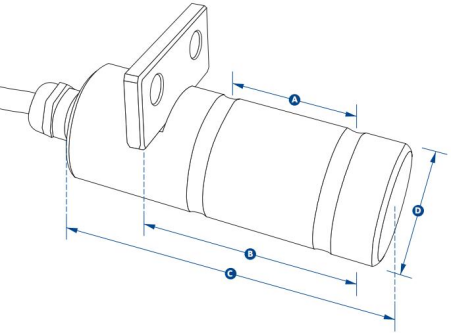

LC7001 Células de Carga Tipo Pino Dimensão: mm
| Capacity | Weight | A | B | C | D |
| (kg) | (kg) | (mm) | (mm) | (mm) | (mm) |
| 500kg | 0.9 | 24 | 36 | 70 | 20 |
| 1000kg | 1 | 35 | 49 | 80 | 20 |
| 2500kg | 1.2 | 45 | 70 | 100 | 25 |
| 3500kg | 1.4 | 50 | 75 | 105 | 30 |
| 6500kg | 2 | 63 | 95 | 125 | 40 |
| 15000kg | 3.1 | 75 | 114 | 150 | 50 |
| 25000kg | 5.6 | 89 | 152 | 195 | 63 |
| 50000kg | 8.6 | 102 | 178 | 225 | 75 |
| 100000kg | 11.8 | 110 | 190 | 230 | 88 |
| 250000kg | 29.8 | 130 | 220 | 300 | 125 |
| 500000kg | 79.2 | 225 | 370 | 440 | 170 |
| 750000kg | 146 | 295 | 500 | 590 | 200 |
| 1000000kg | 275 | 360 | 612 | 712 | 250 |
| 1500000kg | 389 | 430 | 731 | 832 | 275 |
LC7001 Células de Carga Tipo Pino Parâmetro Técnico:
| Sensibilidade: | 1~1.5 mV/V nominal (dependente da faixa) | ||
| Modos de Operação: | Tração/Compressão / Tração e Compressão | ||
| Carga Nominal: | 0.5/1/2.5/3.5/6.5/15/25/50/100/250/500/750/1000/1500t | ||
| Erro Combinado: | ±0,02% F.S. (Fim de Escala) | Faixa de Temperatura de Operação: | -10 a +70℃ |
| Erro de Deriva (30 min): | ±0,03% F.S. | Sobrecarga Máxima Segura: | 150% F.S. |
| Balanceamento de Zero: | ±1% F.S. | Sobrecarga Limite / Sobrecarga Última: | 300% F.S. |
| Efeito da Temperatura no Zero: | ±0,02% F.S./10℃ | Tensão de Excitação Recomendada: | 10-12 V CC |
| Efeito da Temperatura no Span (Vão): | ±0,02% F.S./10℃ | Tensão de Excitação Máxima: | 15 V CC |
| Resistência de Entrada: | 385 ± 5Ω | Classe de Vedação: | IP67/68 |
| Resistência de Saída: | 350 ± 5Ω | Material do Elemento Sensível: | Liga / Aço Inoxidável |
| Resistência de Isolamento: | ≥ 5000MΩ | Cabo: | Comprimento do Cabo: L=1-20m |
Vantagens Principais do Sistema Saintbond
Instalação Não Invasiva: A grande vantagem. Substitui apenas o pino original, minimizando tempo de paragem e custos de modificação.
Monitorização Contínua e em Tempo Real: Fornece dados instantâneos sobre o desempenho e a segurança do equipamento.
Prevenção de Sobrecarga e Acidentes: Alarmes configuráveis previnem falhas catastróficas, protegendo o equipamento e os operadores.
Análise de Dados e Manutenção Preditiva: O histórico de carga ajuda a identificar padrões de desgaste e a programar a manutenção de forma proativa.
Robustez e Durabilidade: Os sensores são feitos de aço liga tratado termicamente, com classe de proteção IP67/IP68, adequados para os ambientes mais severos (construção, marinha, mineração).
Alta Precisão: Sensores com precisão típica de 0.5% a 0.1% FS, garantindo medições confiáveis.
Instalação Não Invasiva: A grande vantagem. Substitui apenas o pino original, minimizando tempo de paragem e custos de modificação.
Monitorização Contínua e em Tempo Real: Fornece dados instantâneos sobre o desempenho e a segurança do equipamento.
Prevenção de Sobrecarga e Acidentes: Alarmes configuráveis previnem falhas catastróficas, protegendo o equipamento e os operadores.
Análise de Dados e Manutenção Preditiva: O histórico de carga ajuda a identificar padrões de desgaste e a programar a manutenção de forma proativa.
Robustez e Durabilidade: Os sensores são feitos de aço liga tratado termicamente, com classe de proteção IP67/IP68, adequados para os ambientes mais severos (construção, marinha, mineração).
Alta Precisão: Sensores com precisão típica de 0.5% a 0.1% FS, garantindo medições confiáveis.
LC7001 Células de Carga del Pin de la Carga Aplicações Típicas do Sistema:
Gruas e Guindastes: Sistemas de Limitação de Carga para gruas móveis, torre e pórtico. Monitorização da força no gancho ou nos pinos da lança.
Maquinaria de Construção: Monitorização de carga em escavadoras, carregadoras, bulldozers para otimização e segurança operacional.
Indústria Marinha e Portuária: Monitorização de tensão em cabos de amarração, sistemas de guincho e guindastes de bordo.
Energia Eólica: Monitorização da carga nos pinos de fixação das pás ou no eixo principal para manutenção preditiva.
Estruturas e Pontes: Monitorização da tensão em cabos, tirantes e juntas críticas.
Gruas e Guindastes: Sistemas de Limitação de Carga para gruas móveis, torre e pórtico. Monitorização da força no gancho ou nos pinos da lança.
Maquinaria de Construção: Monitorização de carga em escavadoras, carregadoras, bulldozers para otimização e segurança operacional.
Indústria Marinha e Portuária: Monitorização de tensão em cabos de amarração, sistemas de guincho e guindastes de bordo.
Energia Eólica: Monitorização da carga nos pinos de fixação das pás ou no eixo principal para manutenção preditiva.
Estruturas e Pontes: Monitorização da tensão em cabos, tirantes e juntas críticas.
Por Que Escolher o Sistema da Ningbo Saintbond?
Solução Completa: Fornecemos não apenas o sensor, mas toda a cadeia de medição, garantindo compatibilidade e desempenho otimizado.
Expertise Técnica: Equipa de engenharia especializada para ajudar no design do sistema, seleção de pontos de medição e integração.
Personalização:Adaptamos o sistema às suas necessidades específicas, desde a escolha do tipo de pino até à configuração do software.
Qualidade e Fiabilidade: Controlo rigoroso de produção e calibração completa de cada Célula de Carga Tipo Pino.
Suporte Global: Suporte técnico desde a instalação até à operação contínua.
Solução Completa: Fornecemos não apenas o sensor, mas toda a cadeia de medição, garantindo compatibilidade e desempenho otimizado.
Expertise Técnica: Equipa de engenharia especializada para ajudar no design do sistema, seleção de pontos de medição e integração.
Personalização:Adaptamos o sistema às suas necessidades específicas, desde a escolha do tipo de pino até à configuração do software.
Qualidade e Fiabilidade: Controlo rigoroso de produção e calibração completa de cada Célula de Carga Tipo Pino.
Suporte Global: Suporte técnico desde a instalação até à operação contínua.
O Sistema de Monitorização de Carga com Pino da Ningbo Saintbond, construído em torno das fiáveis Células de Carga Tipo Pino, é uma solução inteligente para transformar máquinas e estruturas convencionais em ativos conectados e seguros. É a escolha ideal para engenheiros que buscam previsibilidade, segurança operacional e otimização de processos através da aquisição precisa de dados de força.
Método de Carga do LC7001 Células de Carga Tipo Pino:
