Миниатюрная нагрузочная ячейка
LC2306
Миниатюрная нагрузочная нагрузочная ячейка C Компактная конструкция, сплавная сталь или конструкция из нержавеющей стали, малая емкость, высокая точность. IP65+оценен с температурной компенсацией. Параметры вывода: MV/V, 4-20MA, RS485. Миниатюрная нагрузочная ячейка S, идеально подходящая для микроклеров, автоматизации, медицинских устройств и контроля промышленной силы. Рабочий диапазон: от -20 ° C до +60 ° C, 150%защита от перегрузки FS.
количество:
Miniature S Beam Boad Cell Compact Compact, сплавная сталь или конструкция из нержавеющей стали,Малая емкость, высокая точностьПолем IP65+оценен с температурной компенсацией. Параметры вывода: MV/V, 4-20MA, RS485. Миниатюрная нагрузочная ячейка S, идеально подходящая для микроклеров, автоматизации, медицинских устройств и контроля промышленной силы. Рабочий диапазон: от -20 ° C до +60 ° C, 150%защита от перегрузки FS.(миниатюрная нагрузочная ячейка S -лучевой нагрузки, миниатюрная нагрузочная ячейка Saintbond S, нагрузочная ячейка 10N)

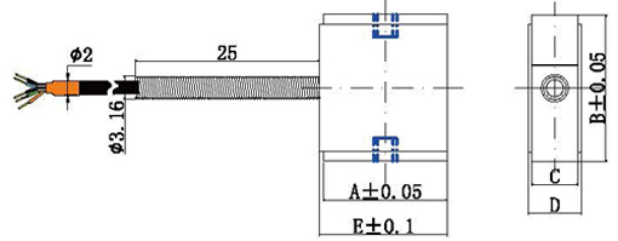

LC2306 Миниатюрная S -лучевая нагрузочная ячейка Размер ячейки:
| Капля | А | Беременный | В | Дюймовый | Эн | М |
| 0-5n-30n | 16 | 19.1 | 5 | 6.7 | 17 | M3 глубина 3 мм |
| 0-50н | 16 | 19.1 | 6 | 7,5 | 17 | М4Глубина 3 мм |
Примечание:
1: Винты не должны быть облажаны слишком глубокими и не должны превышать 4 миллиметра. Вы не должны касаться средней части датчика, чтобы не влиять на результат измерения.
Когда
2: Датчик установлен, с двумя сторонами крышки нельзя связаться со средним цилиндром, чтобы избежать измерения результата

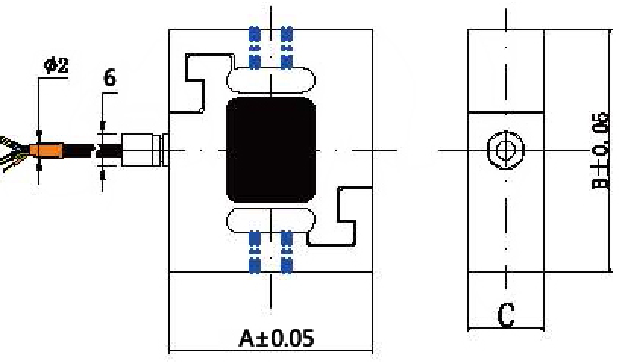

| Емкость | А | Беременный | В | М |
| 0-100N-500N | 16 | 19.1 | 6 | М4 глубина 3 мм |
| 0-200N-2KN | 26 | 40 | 12 | M8 Глубина8 мм |
Примечание:Винты не должны быть облажаны слишком глубокими при их установке. Вы не должны касаться средней части датчика, чтобы не влиять на результат измерения.
LC2306 Миниатюрная S -лучевая нагрузочная ячейка Описание:
Ультра маленький размер установки, ширина всего 5 мм, высота 19,1 мм; Высокоскоростный динамический выход отклика, высокая точность; Измерение силы: внутреннее натяжение резьбы или направление сжатия. Широко используется в автоматическом обнаружении силы, типичные приложения: обнаружение ключей.
LC2306 Миниатюрная нагрузочная ячейка S -ячейки. Технический параметр:
| Емкость | 0-5N ~ 2000n | Материал | Нержавеющая сталь |
| Рейтинг вывода | 2,0 ± 10% MV/V. | Выходной импеданс | 350 ± 3 Ом |
| Нелинейность | 0,05 % фс | Изоляция | > 5000 МОм/10 В постоянного тока |
| Гистерезис | 0,05 % фс | Рекомендуемое возбуждение | 2,5-5 В. |
| Повторяемость | 0,05 % фс | Возбуждение макс | 10 В |
| Ползучесть (30 минут) | 0,05 % фс | Компенсированный температный диапазон | -10 ~ 60℃ |
| Температурный эффект на выход | 0,1 % FS/ 10℃ | Эксплуатационный диапазон температуры | -20 ~ 80℃ |
| Температурный эффект на ноль | 0,1 % FS/ 10℃ | Безопасная нагрузка | 1.2 |
| Защитный класс | IP 65 | Окончательный предел нагрузки | 1.5 |
| Входной импеданс | 350 ± 15 Ом | Длина кабеля | ∅2-3 х 3M |
