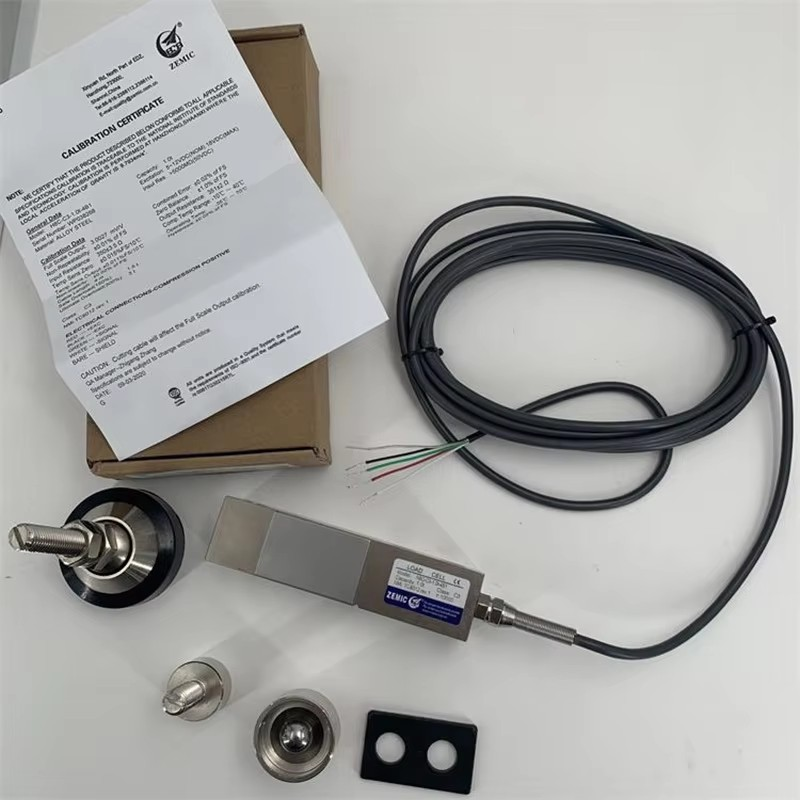

H8C传感器
H8C-M
中航电测H8C传感器系列是一款高精度电阻应变式称重传感器，以其卓越的长期稳定性和可靠性著称，是工业称重和过程控制领域的主流选择。
品牌：宁波辰邦 (Saintbond)
原产地：中国-宁波
型号：H8C
付款时间：发货前支付全部货款
量程：500~10000kg
弹性体材料：合金钢 /不锈钢
密封封级：IP67/ 68
提供定制化服务：
✅ 外形尺寸;
✅ 量程;
✅ 传感器输出;
✅ OEM和ODM代工；
✅ 可提供: 变送器, 数字 RS232 或RS485, 接线盒；
品牌：宁波辰邦 (Saintbond)
原产地：中国-宁波
型号：H8C
付款时间：发货前支付全部货款
量程：500~10000kg
弹性体材料：合金钢 /不锈钢
密封封级：IP67/ 68
提供定制化服务：
✅ 外形尺寸;
✅ 量程;
✅ 传感器输出;
✅ OEM和ODM代工；
✅ 可提供: 变送器, 数字 RS232 或RS485, 接线盒；
交货
EXW FOB
最低订单
2 个
供货能力
20000个 / 月
原出产地
中国 - 宁波
备货期
15-35天
数量:
中航负荷传感器H8C，中航H8C高精度传感器，H8C传感器 中航负荷传感器H8C，中航H8C高精度传感器，H8C传感器 中航负荷传感器H8C，中航H8C高精度传感器，H8C传感器
中航电测H8C传感器系列是一款高精度电阻应变式称重传感器，以其卓越的长期稳定性和可靠性著称，是工业称重和过程控制领域的主流选择。

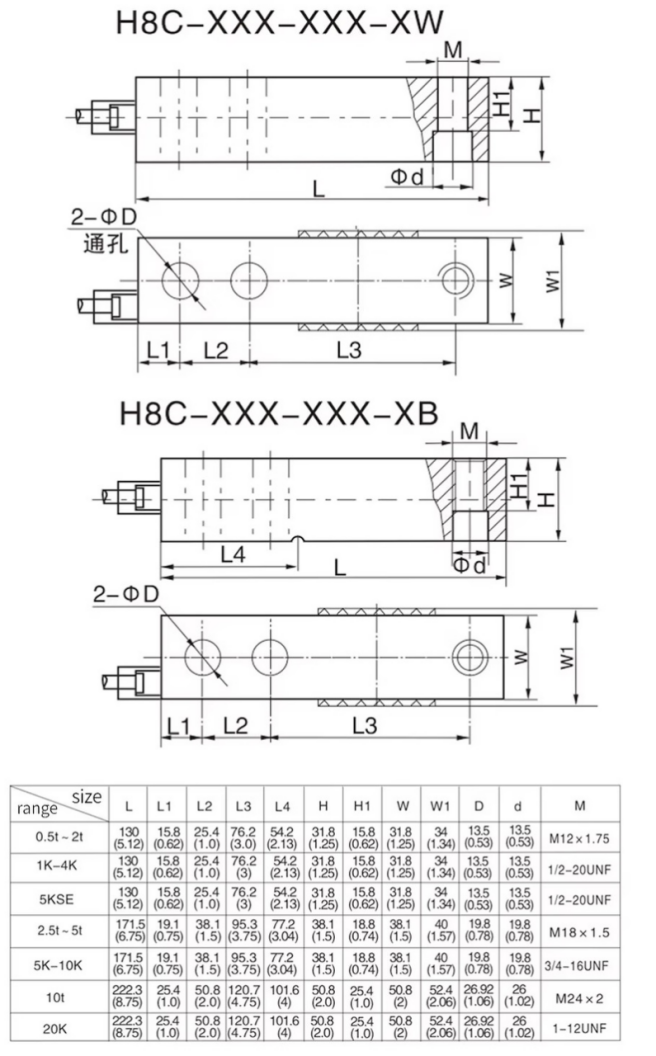

中航H8C高精度传感器外形尺寸：
中航负荷传感器H8C技术参数：
量程范围 50kg ~ 5t（具体型号不同）
额定输出（灵敏度） 2.0 ± 0.1 mV/V
非线性误差 ≤ ±0.03% F.S.
滞后误差 ≤ ±0.02% F.S.
重复性误差 ≤ ±0.02% F.S.
蠕变（30分钟） ≤ ±0.02% F.S.
温度影响（零点） ≤ ±0.02% F.S./10℃
温度影响（输出） ≤ ±0.02% F.S./10℃
输入阻抗 380 ± 10 Ω
输出阻抗 350 ± 3 Ω
绝缘电阻 ≥5000 MΩ（50VDC）
激励电压 5 ~ 12V DC（推荐10V）
工作温度范围 -20℃ ~ +65℃
防护等级 IP65（防尘防水）
材质 合金钢/不锈钢（防腐型可选）
过载能力 150% F.S.
量程范围 50kg ~ 5t（具体型号不同）
额定输出（灵敏度） 2.0 ± 0.1 mV/V
非线性误差 ≤ ±0.03% F.S.
滞后误差 ≤ ±0.02% F.S.
重复性误差 ≤ ±0.02% F.S.
蠕变（30分钟） ≤ ±0.02% F.S.
温度影响（零点） ≤ ±0.02% F.S./10℃
温度影响（输出） ≤ ±0.02% F.S./10℃
输入阻抗 380 ± 10 Ω
输出阻抗 350 ± 3 Ω
绝缘电阻 ≥5000 MΩ（50VDC）
激励电压 5 ~ 12V DC（推荐10V）
工作温度范围 -20℃ ~ +65℃
防护等级 IP65（防尘防水）
材质 合金钢/不锈钢（防腐型可选）
过载能力 150% F.S.
中航负荷传感器H8C的工作原理：
H8C称重传感器属于电阻应变式传感器，其核心原理基于惠斯通电桥（Wheatstone Bridge）和金属弹性体的应变效应。
1. 应变片与弹性体
传感器内部有一个合金钢弹性体，受力后会发生微小形变。
弹性体上贴有应变片（电阻应变计），应变片的电阻值会随弹性体的形变而变化。
2. 惠斯通电桥
4个应变片组成全桥电路（2个受压、2个受拉）。
当传感器受力时，应变片的电阻值变化导致电桥不平衡，输出微弱的电压信号（mV级）。
3. 信号输出与测量
激励电压（如10V DC）施加到电桥输入端（Ex+、Ex-）。
受力后，电桥输出端（Sig+、Sig-）产生与载荷成正比的电压信号（如2mV/V）。
该信号经称重仪表/变送器放大、AD转换后，显示为重量值。
H8C称重传感器属于电阻应变式传感器，其核心原理基于惠斯通电桥（Wheatstone Bridge）和金属弹性体的应变效应。
1. 应变片与弹性体
传感器内部有一个合金钢弹性体，受力后会发生微小形变。
弹性体上贴有应变片（电阻应变计），应变片的电阻值会随弹性体的形变而变化。
2. 惠斯通电桥
4个应变片组成全桥电路（2个受压、2个受拉）。
当传感器受力时，应变片的电阻值变化导致电桥不平衡，输出微弱的电压信号（mV级）。
3. 信号输出与测量
激励电压（如10V DC）施加到电桥输入端（Ex+、Ex-）。
受力后，电桥输出端（Sig+、Sig-）产生与载荷成正比的电压信号（如2mV/V）。
该信号经称重仪表/变送器放大、AD转换后，显示为重量值。
H8C称重传感器的典型应用
þ工业电子秤（平台秤、台秤、地磅）
þ料斗称重系统（化工、食品、饲料行业）
þ自动化生产线（力值检测、配料系统）
þ试验机与测力设备（材料测试、压力检测）
þ物流与仓储称重（叉车秤、皮带秤）
þ工业电子秤（平台秤、台秤、地磅）
þ料斗称重系统（化工、食品、饲料行业）
þ自动化生产线（力值检测、配料系统）
þ试验机与测力设备（材料测试、压力检测）
þ物流与仓储称重（叉车秤、皮带秤）

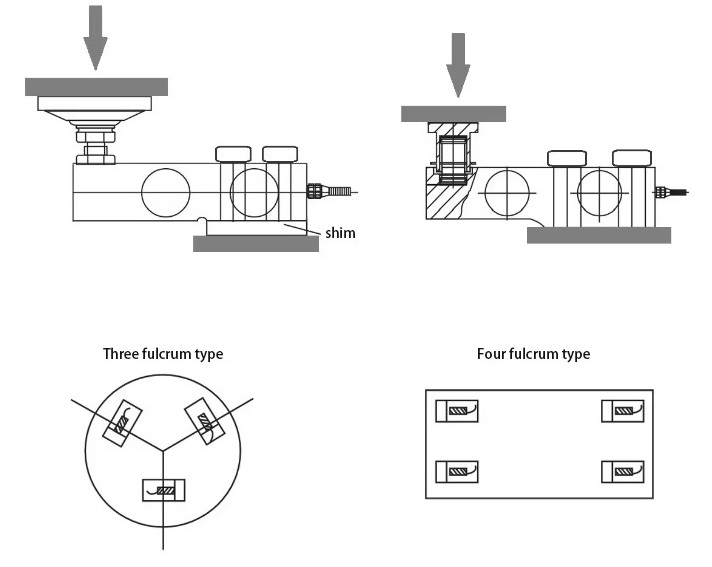

中航H8C高精度传感器使用注意事项：
正确安装：避免侧向力，确保受力方向与传感器设计一致。
防过载：不超过150%额定载荷，防止传感器损坏。
防干扰：信号线采用屏蔽电缆，远离强电磁干扰源。
定期校准：长期使用后需重新标定，确保精度。
正确安装：避免侧向力，确保受力方向与传感器设计一致。
防过载：不超过150%额定载荷，防止传感器损坏。
防干扰：信号线采用屏蔽电缆，远离强电磁干扰源。
定期校准：长期使用后需重新标定，确保精度。
