起吊称重传感器
LC782
起吊称重传感器——高精度力测量解决方案
起吊称重传感器采用高强度合金钢制造，内置应变片，可精准测量拉压、剪切力。称重拉力测重力限制器拉力传感器防水防尘，适用于起重机、吊装设备及工业机械。结构紧凑，直接替代标准轴销或螺栓，安装便捷。提供定制化设计，通过安全认证，适应恶劣工况。稳定可靠，满足多种工业称重需求！
起吊称重传感器采用高强度合金钢制造，内置应变片，可精准测量拉压、剪切力。称重拉力测重力限制器拉力传感器防水防尘，适用于起重机、吊装设备及工业机械。结构紧凑，直接替代标准轴销或螺栓，安装便捷。提供定制化设计，通过安全认证，适应恶劣工况。稳定可靠，满足多种工业称重需求！
数量:
起吊称重传感器——高精度力测量解决方案
起吊称重传感器采用高强度合金钢制造，内置应变片，可精准测量拉压、剪切力。称重拉力测重力限制器拉力传感器防水防尘，适用于起重机、吊装设备及工业机械。结构紧凑，直接替代标准轴销或螺栓，安装便捷。提供定制化设计，通过安全认证，适应恶劣工况。稳定可靠，满足多种工业称重需求！（ 起吊称重传感器，称重拉力测重力，限制器拉力传感器 ）

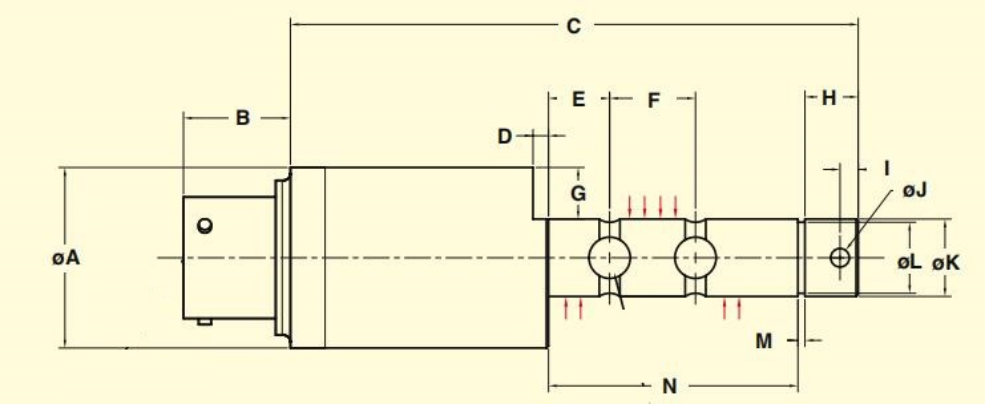

LC782起吊称重传感器外形尺寸：
| 量程 | øA | B | C | D | E | F | G | H | I | øJ | øK | øL | M | N |
| Kg(lb) | mm (inch) | |||||||||||||
| 272kg /600lb | 22.2 | 12.4 | 69.9 | 1.9 | 7.5 | 10.6 | 6.4 | 6.6 | 2.3 | 2.3 | 9.47(0.373) | 8.7 | 0.9 | 30.7 |
| -0.88 | -0.49 | -2.75 | -0.08 | -0.3 | -0.42 | -0.25 | -0.26 | -0.09 | -0.09 | 9.53(0.375) | -0.34 | -0.03 | -1.21 | |
| 340kg/750lb | 22.2 | 12.4 | 69.9 | 1.9 | 7.5 | 10.6 | 6.4 | 6.6 | 2.3 | 2.3 | 9.47(0.373) | 8.7 | 0.9 | 30.7 |
| -0.88 | -0.49 | -2.75 | -0.08 | -0.3 | -0.42 | -0.25 | -0.26 | -0.09 | -0.09 | 9.53(0.375) | -0.34 | -0.03 | -1.21 | |
| 680kg/1500lb | 22.2 | 12.4 | 69.9 | 1.9 | 7.5 | 10.6 | 6.4 | 6.6 | 2.3 | 2.3 | 9.47(0.373) | 8.7 | 0.9 | 30.7 |
| -0.88 | -0.49 | -2.75 | -0.08 | -0.3 | -0.42 | -0.25 | -0.26 | -0.09 | -0.09 | 9.53(0.375) | -0.34 | -0.03 | -1.21 | |
| 907kg/2000lb | 38.1 | 12.4 | 88.9 | 5.1 | 12.7 | 19.1 | 6.4 | 6.6 | 2.3 | 2.3 | 12.6(0.498) | 11.7 | 1 | 44.5 |
| -1.5 | -0.49 | -3.5 | -0.2 | -0.5 | -0.75 | -0.25 | -0.26 | -0.09 | -0.09 | 12.7(0.500) | -0.46 | -0.04 | -1.75 | |
| 1360kg /3000lb | 38.1 | 12.4 | 88.9 | 5.1 | 12.7 | 19.1 | 6.4 | 6.6 | 2.3 | 2.3 | 12.6(0.498) | 11.7 | 1 | 44.5 |
| -1.5 | -0.49 | -3.5 | -0.2 | -0.5 | -0.75 | -0.25 | -0.26 | -0.09 | -0.09 | 12.7(0.500) | -0.46 | -0.04 | -1.75 | |
| 量程 | øA | B | C | D | E | F | G | H | øK | øL | M | N | øP |
| Kg(lb) | mm (inch) | ||||||||||||
| 2268kg/5000lb | 38.1 | 12.4 | 101.3 | 5.1 | 15 | 25.4 | 6.4 | 7.9 | 19.0(0.748) | 17.9 | 1.2 | 55.4 | 4 |
| -1.5 | -0.49 | -3.99 | -0.2 | -0.59 | -1 | -0.25 | -0.31 | 19.1(0.75) | -0.7 | -0.05 | -21.8 | -0.16 | |
| 2722kg/6000lb | 38.1 | 12.4 | 101.3 | 5.1 | 15 | 25.4 | 6.4 | 7.9 | 19.0(0.748) | 17.9 | 1.2 | 55.4 | 4 |
| -1.5 | -0.49 | -3.99 | -0.2 | -0.59 | -1 | -0.25 | -0.31 | 19.1(0.75) | -0.7 | -0.05 | -21.8 | -0.16 | |
| 4536kg/ 10000lb | 38.1 | 12.4 | 108.2 | 5.1 | 16 | 25.4 | 6.4 | 12.7 | 25.3(0.998) | 23.9 | 1.2 | 57.4 | 5.6 |
| -1.5 | -0.49 | -4.26 | -0.2 | -0.63 | -1 | -0.25 | -0.5 | 25.4(1.00) | -0.94 | -0.05 | -2.26 | -0.22 | |
| 5670kg/12500lb | 38.1 | 12.4 | 108.2 | 5.1 | 16 | 25.4 | 6.4 | 12.7 | 25.3(0.998) | 23.9 | 1.2 | 57.4 | 5.6 |
| -1.5 | -0.49 | -4.26 | -0.2 | -0.63 | -1 | -0.25 | -0.5 | 25.4(1.00) | -0.94 | -0.05 | -2.26 | -0.22 | |
| 8165kg / 18000 | 50.1 | 12.4 | 133.4 | 6.9 | 20.6 | 35.1 | 6.4 | 16 | 31.7(1.248) | 30 | 1.4 | 76.2 | 5.6 |
| -2 | -0.49 | -5.25 | -0.27 | -0.81 | -1.38 | -0.25 | -0.63 | 31.8(1.25) | -1.2 | -0.06 | -3 | -0.22 | |
| 9072kg / 20000lb | 50.1 | 12.4 | 133.4 | 6.9 | 20.6 | 35.1 | 6.4 | 16 | 31.7(1.248) | 30 | 1.4 | 76.2 | 5.6 |
| -2 | -0.49 | -5.25 | -0.27 | -0.81 | -1.38 | -0.25 | -0.63 | 31.8(1.25) | -1.2 | -0.06 | -3 | -0.22 | |
| 13608kg/ 30000lb | 50.1 | 12.4 | 157.5 | 6.9 | 23.9 | 41.1 | 6.4 | 14.5 | 38.0(1.498) | 35.7 | 1.4 | 88.9 | 7.1 |
| -2 | -0.49 | -6.2 | -0.27 | -0.94 | -1.62 | -0.25 | -0.57 | 38.1(1.50) | -1.41 | -0.06 | -3.5 | -0.28 | |
LC782起吊称重传感器技术参数：
| 额定载荷: | 1~1.5mV/V标准(取决于量程) | ||
| 操作方式: | 拉式/压式 | ||
| 量程: | 272/340/680/907/1360/2268/2722/4536/5670/8165/9072/13608kg | ||
| 600/750/1500/2000/3000/5000/6000/10,000/12,500/18,000/20,000/30,000lb | |||
| 综合误差: | ±0.02% F.S | 工作温度范围: | -10~+70℃ |
| 蠕变(30分钟): | ±0.03% F.S | 安全过载: | 150%F.S |
| 零点平衡: | ±1% F.S | 极限过载: | 300%F.S |
| 零点温度影响: | ±0.02% F.S/10℃ | 推荐激励电压: | 10~12V DC |
| 输出温度影响: | ±0.02% F.S/10℃ | 最大激励电压: | 15V DC |
| 输入阻抗: | 385±5Ω | 密封等级: | IP67/68 |
| 输出阻抗: | 350±5Ω | 材质: | 合金钢 / 不锈钢 |
| 绝缘电阻: | ≥5000MΩ | 电缆: | 长度=L:3m |
备注:
1:可选择变送器输出0~5V,0~10V,4~20mA等模拟信号，或选择数字变送器，RS232/RS485及智能仪表配套使用。
2:起吊称重传感器量程，尺寸，安装位置等可根据客户要求定制；
