轴销传感器
LC703
轴销传感器——高精度力敏元件，采用合金钢/不锈钢材质，防护等级IP67/68，量程1t-2000t。可同时测量径向/轴向载荷，适用于起重机、海洋工程等恶劣工况。支持定制化设计，安装便捷，可靠性卓越。
数量:
轴销传感器——高精度力敏元件，采用合金钢/不锈钢材质，防护等级IP67/68，量程1t-2000t。可同时测量径向/轴向载荷，适用于起重机、海洋工程等恶劣工况。支持定制化设计，安装便捷，可靠性卓越。（ 轴销传感器，港口码头计量测力传感器，港口轴销传感器 ）
LC703轴销传感器产品描述:
✅ 使用桥式双剪切梁结构设计；
✅ 安全性高，高稳定性，抗侧力强；
✅ 适用于港口、码头货物计量、起重机、吊机等自动化称重设备；

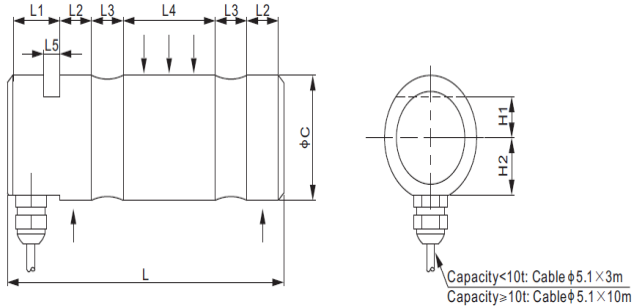

LC703轴销传感器外形尺寸:mm
| 量程 | C | H1 | H2 | L | L1 | L2 | L3 | L4 | L5 |
| 吨 | mm | ||||||||
| 2~5 | 35 | 11.5 | 16 | 105 | 20 | 12 | 12 | 35 | 6.3 |
| 10 | 50 | 20 | 22.5 | 152 | 30 | 18 | 18 | 48 | 10.5 |
| 20 | 65 | 22.5 | 28.5 | 190 | 32 | 20 | 25 | 65 | 10.5 |
| 40 | 85 | 22.5 | 28.5 | 256 | 36 | 35 | 28 | 89 | 12.5 |
| 70 | 100 | 34 | 35 | 328 | 40 | 50 | 32 | 120 | 15 |
| 100 | 120 | 44 | 45 | 328 | 40 | 50 | 32 | 120 | 15 |
| 磅/英寸(上述尺寸的换算) | |||||||||
| 量程 | C | H1 | H2 | L | L1 | L2 | L3 | L4 | L5 |
| Lb | 英寸 | ||||||||
| 4,409.2~11,023.1 | 1.38 | 0.45 | 0.63 | 4.13 | 0.79 | 0.47 | 0.47 | 1.38 | 0.25 |
| 22046.2 | 1.97 | 0.79 | 0.89 | 5.98 | 1.18 | 0.71 | 0.71 | 1.89 | 0.41 |
| 44092.5 | 2.56 | 0.89 | 1.12 | 7.48 | 1.26 | 0.79 | 0.98 | 2.56 | 0.41 |
| 88184.9 | 3.35 | 0.89 | 1.12 | 10.08 | 1.42 | 1.38 | 1.1 | 3.5 | 0.49 |
| 154323.6 | 3.94 | 1.34 | 1.38 | 12.91 | 1.57 | 1.97 | 1.26 | 4.72 | 0.59 |
| 220462.3 | 4.72 | 1.73 | 1.77 | 12.91 | 1.57 | 1.97 | 1.26 | 4.72 | 0.59 |
LC703轴销传感器技术参数：
| 额定载荷: | 2/5/10/20/40/70t | ||
| 灵敏度 | (1.0±0.1%) m V/V | 工作温度范围: | -30~+70℃ |
| 综合误差: | ±0.5% F.S | 安全过载: | 150%F.S |
| 蠕变(30分钟): | ±0.05% F.S | 极限过载: | 400%F.S |
| 零点平衡: | ±1% F.S | 推荐激励电压: | 10~12V DC |
| 零点温度影响: | ±0.05% F.S/10℃ | 最大激励电压: | 15V DC |
| 输出温度影响: | ±0.05% F.S/10℃ | 密封等级: | IP67 |
| 输入阻抗: | 400Ω±20Ω | 材质: | 合金钢 / 不锈钢 |
| 输出阻抗: | 350Ω±3Ω | 电缆: | 长度=L:5m~16m |
| 绝缘电阻: | ≥5000MΩ | 引用标准: | GB/T7551-2008/ OIML R60 |
备注:
1:轴销传感器可选择变送器输出0~5V,0~10V,4~20mA等模拟信号，或选择数字变送器，RS232/RS485及智能仪表配套使用。
2:轴销传感器量程，尺寸，安装位置等可根据客户要求定制；

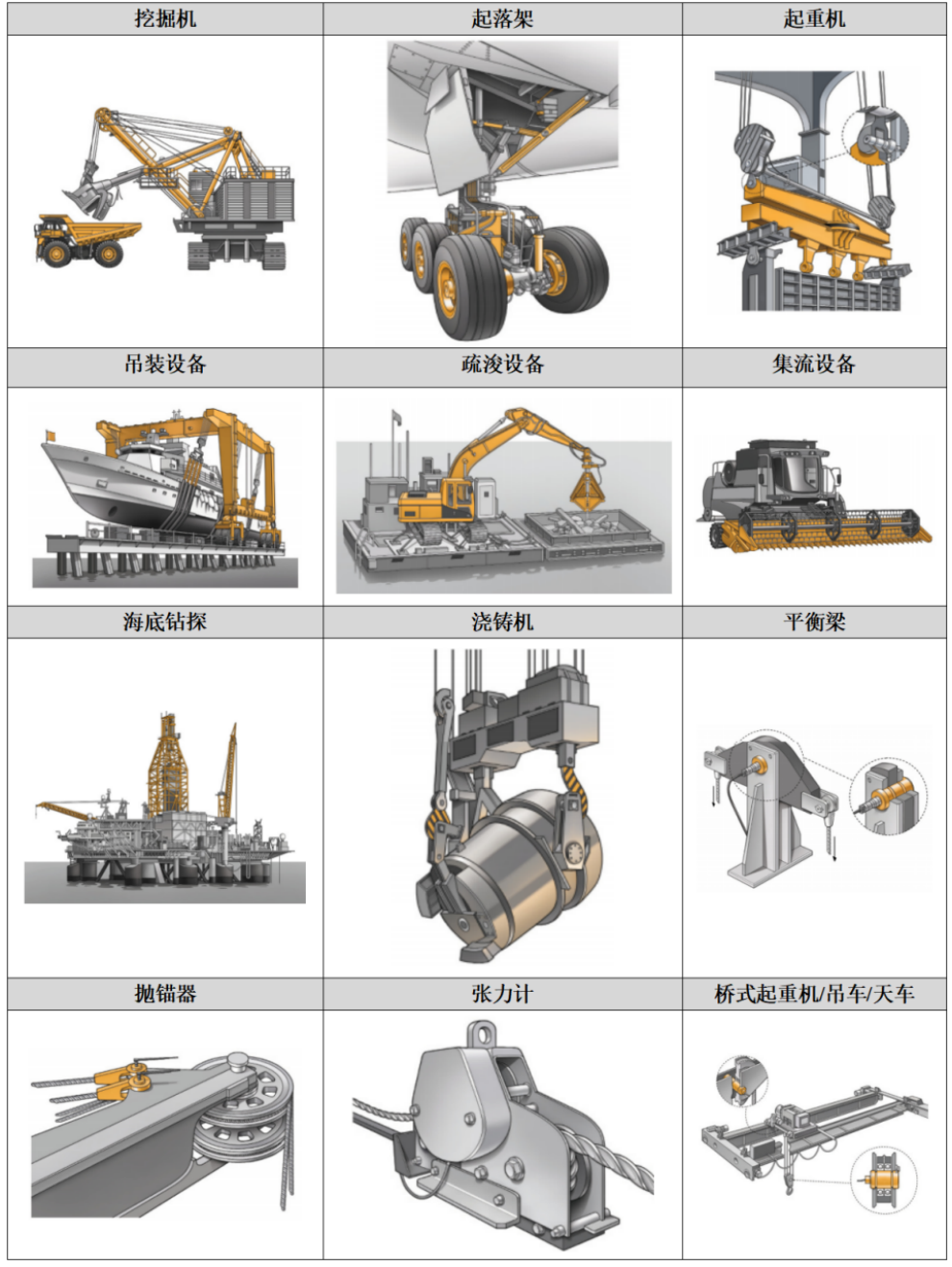

| 量程 | 重量 (Approx.) | 应用示例 |
| 吨 | (Kg) |  |
| 2t | 0.8 | |
| 5t | 0.8 | |
| 10t | 2.1 | |
| 20t | 4.6 | |
| 40t | 11.2 | |
| 70t | 20 | |
| 100t | 30 |
