销轴测力传感器
LC785
轴销式压力传感器 / 拉力超载限制器传感器——高精度力测量解决方案
轴销式压力传感器 / 拉力超载限制器传感器采用高强度合金钢制造，内置应变片，可精准测量拉压、剪切力。轴销式压力传感器防水防尘，适用于起重机、吊装设备及工业机械。结构紧凑，直接替代标准轴销或螺栓，安装便捷。提供定制化设计，通过安全认证，适应恶劣工况。稳定可靠，满足多种工业称重需求！
轴销式压力传感器 / 拉力超载限制器传感器采用高强度合金钢制造，内置应变片，可精准测量拉压、剪切力。轴销式压力传感器防水防尘，适用于起重机、吊装设备及工业机械。结构紧凑，直接替代标准轴销或螺栓，安装便捷。提供定制化设计，通过安全认证，适应恶劣工况。稳定可靠，满足多种工业称重需求！
数量:
轴销式压力传感器 / 拉力超载限制器传感器——高精度力测量解决方案
轴销式压力传感器 / 拉力超载限制器传感器采用高强度合金钢制造，内置应变片，可精准测量拉压、剪切力。轴销式压力传感器防水防尘，适用于起重机、吊装设备及工业机械。结构紧凑，直接替代标准轴销或螺栓，安装便捷。提供定制化设计，通过安全认证，适应恶劣工况。稳定可靠，满足多种工业称重需求！（ 拉力超载限制器传感器， 轴销式压力传感器， 销轴测力传感器 ）

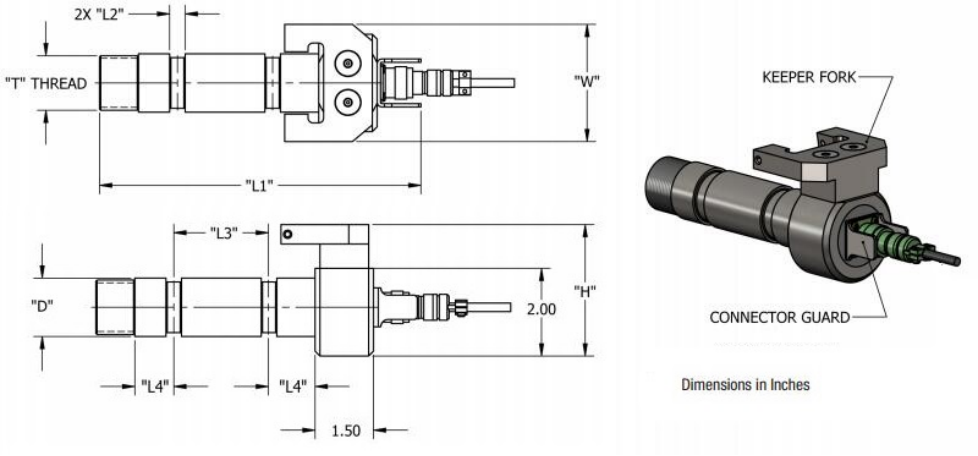

LC785销轴测力传感器外形尺寸 (Inch)：
| 量程 | H | W | L1 | L2 | L3 | L4 | D | T(Thread) | Weight |
| (klbs) | inches | lbs | |||||||
| 12 | 2.75NOM | 1.12NOM | 7.21 | 0.31 | 1.44 | 0.88 | 1 | 3/4-16UNF | 2.5 |
| 16 | 3.13NOM | 1.22NOM | 7.82 | 0.31 | 1.69 | 1 | 1.25 | 7/8-14UNF | 3 |
| 19 | 3.44NOM | 1.41NOM | 8.69 | 0.38 | 1.81 | 1.25 | 1.25 | 1-14UNF | 3 |
| 24 | 3.75NOM | 1.54NOM | 9.3 | 0.5 | 2.03 | 1.38 | 1.38 | 1-14UNF | 3.5 |
| 27 | 4.06NOM | 1.66NOM | 9.88 | 0.56 | 2.25 | 1.5 | 1.5 | 1-1/4-12UNF | 3.7 |
| 32 | 4.38NOM | 1.78NOM | 10.4 | 0.63 | 2.38 | 1.63 | 1.63 | 1-1/4-12UNF | 4.2 |
| 50 | 4.94NOM | 2.41NOM | 11.26 | 0.69 | 2.38 | 1.75 | 2 | 1-1/4-12UNF | 5.7 |
| 65 | 5.56NOM | 2.56NOM | 13.13 | 0.69 | 3.25 | 2.25 | 2.25 | 1-3/4-16UNF | 11 |

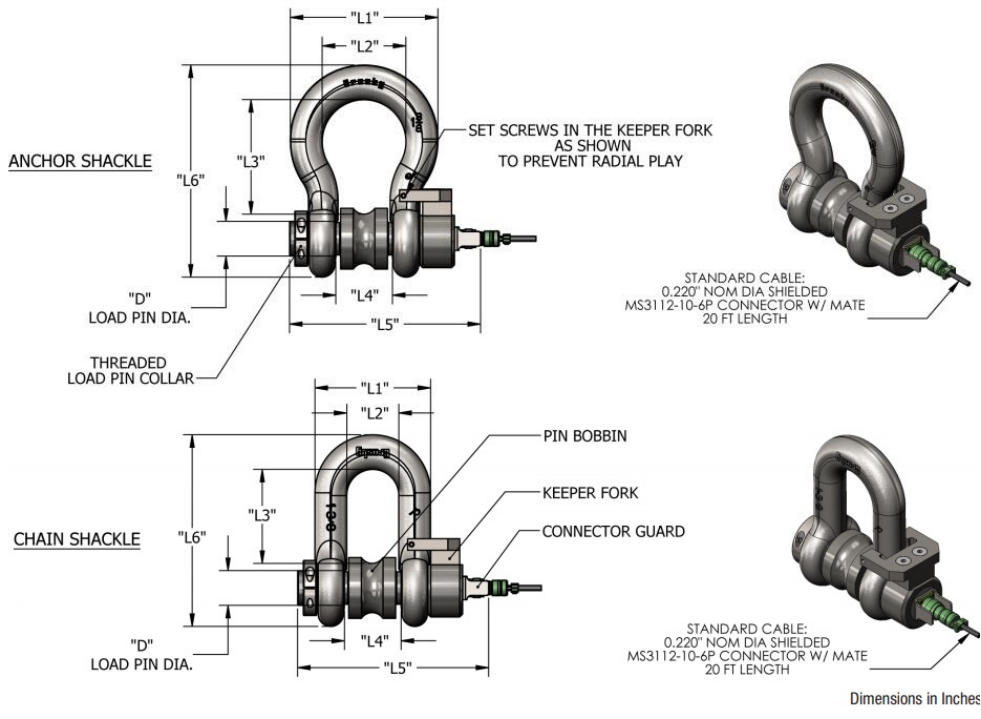

LC785销轴测力传感器 尺寸:
弓形卸扣型:
| 量程 | L1 | L2 | L3 | L4 | L5 | L6 | D | 卸扣尺寸 | 重量 |
| (klbs) | inches | lbs | |||||||
| 12 | 4.03 | 2.28 | 3.19 | 1.44 | 7.21 | 5.83 | 1 | 7/8” | 2.5 |
| 16 | 4.69 | 2.69 | 3.55 | 1.69 | 7.82 | 6.56 | 1.25 | 1” | 3 |
| 19 | 5.16 | 2.91 | 4.25 | 1.81 | 8.69 | 7.47 | 1.25 | 1-1/8” | 3 |
| 24 | 5.75 | 3.25 | 4.32 | 2.03 | 9.3 | 8.25 | 1.38 | 1-1/4” | 3.5 |
| 27 | 6.38 | 3.63 | 5 | 2.25 | 9.88 | 9.16 | 1.5 | 1-3/8” | 3.7 |
| 32 | 6.88 | 3.88 | 5.69 | 2.38 | 10.4 | 10 | 1.63 | 1-1/2” | 4.2 |
| 50 | 8.86 | 5 | 6.5 | 2.88 | 11.26 | 12.34 | 2 | 1-3/4” | 5.7 |
| 65 | 9.97 | 5.75 | 7.75 | 3.25 | 13.13 | 13.68 | 2.25 | 2” | 11 |
D型卸扣式:
| 量程 | L1 | L2 | L3 | L4 | L5 | L6 | D | 卸扣尺寸 | 重量 |
| (klbs) | inches | lbs | |||||||
| 12 | 3.2 | 1.44 | 2.74 | 1.44 | 7.21 | 5.33 | 1 | 7/8” | 2.5 |
| 16 | 3.69 | 1.69 | 3.04 | 1.69 | 7.82 | 5.94 | 1.25 | 1” | 3 |
| 19 | 4.07 | 1.81 | 3.36 | 1.81 | 8.69 | 6.78 | 1.25 | 1-1/8” | 3 |
| 24 | 4.53 | 2.03 | 3.6 | 2.03 | 9.3 | 7.5 | 1.38 | 1-1/4” | 3.5 |
| 27 | 5.01 | 2.25 | 4.18 | 2.25 | 9.88 | 8.28 | 1.5 | 1-3/8” | 3.7 |
| 32 | 5.38 | 2.38 | 4.81 | 2.38 | 10.4 | 9.05 | 1.63 | 1-1/2” | 4.2 |
| 50 | 6.38 | 2.88 | 5.32 | 2.88 | 11.26 | 10.97 | 2 | 1-3/4” | 5.7 |
| 65 | 7.25 | 3.25 | 6.32 | 3.25 | 13.13 | 12.74 | 2.25 | 2” | 11 |
LC785销轴测力传感器技术参数：
| 额定载荷: | 12/16K/19/24/27/32/50/65Klb | ||
| 操作方式: | 拉式/压式 | ||
| 灵敏度 | 2mV/V±0.1 % | ||
| 综合误差: | ±0.5% F.S | 工作温度范围: | -10~+70℃ |
| 蠕变(30分钟): | ±0.05% F.S | 安全过载: | 150%F.S |
| 零点平衡: | ±2% F.S | 极限过载: | 300%F.S |
| 零点温度影响: | ±0.02% F.S/10℃ | 推荐激励电压: | 10~12V DC |
| 输出温度影响: | ±0.02% F.S/10℃ | 最大激励电压: | 15V DC |
| 输入阻抗: | 350±5Ω | 密封等级: | IP67/68 |
| 输出阻抗: | 350±3Ω | 材质: | 合金钢 / 不锈钢 |
| 绝缘电阻: | ≥5000MΩ | 电缆: | 长度=L:3m |
备注:
1:可选择变送器输出0~5V,0~10V,4~20mA等模拟信号，或选择数字变送器，RS232/RS485及智能仪表配套使用。
2:销轴测力传感器，尺寸，安装位置等可根据客户要求定制；
