反应釜接线盒接线方法详解

反应釜接线盒接线方法详解

关键词：反应釜接线盒，4线传感器接线盒，称重显示器接线盒

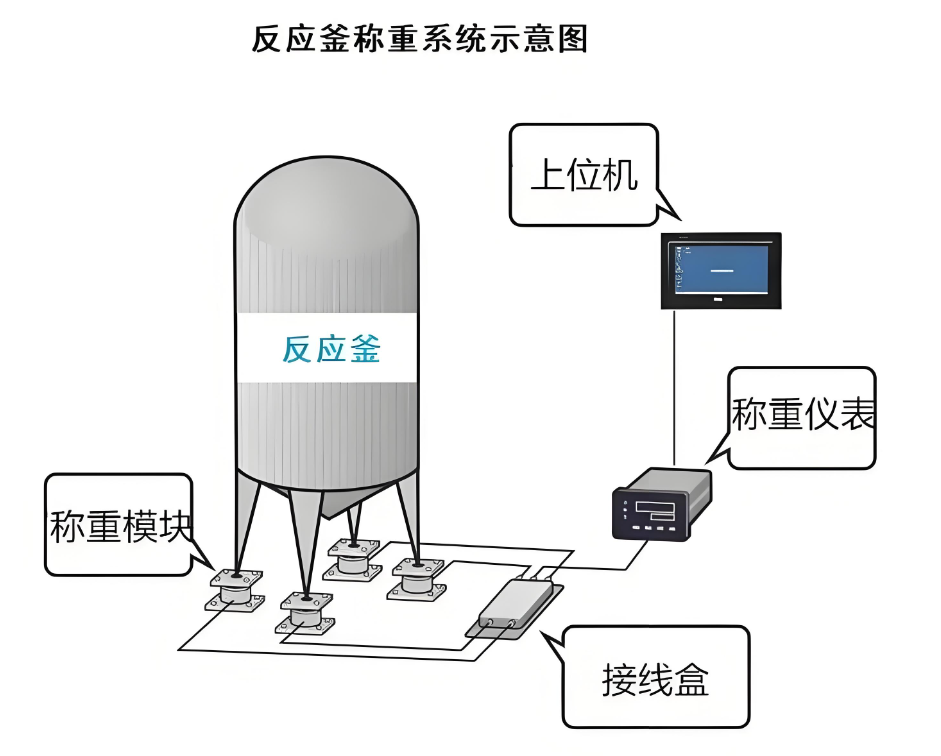

一、反应釜接线盒定义和作用

称重显示器接线盒是一种连接称重传感器和称重仪表之间的接口设备，起到传递称重信号的作用。广泛用于各种称重领域，例如工业生产中的成品称重、商业场所的计价秤和货物秤等。

二、反应釜接线盒接口介绍

称重显示器接线盒一般由称重传感器接口、电源接口、仪表接口和标定接口等组成。其中，称重传感器接口是连接传感器的接口，通常有三个线，分别是红色、黑色和绿色线；电源接口是连接电源的接口，通常有两个线，分别是红色和黑色线；仪表接口是连接仪表设备的接口，通常有四个线，分别是红色、黑色、白色和绿色线；标定接口是连接调试设备的接口，用于校准反应釜的测量准确性。

三、反应釜接线盒接线方法

1. 接线前应先确认所使用的设备电压和称重传感器类型，确保配套的4线传感器接线盒与传感器相匹配，以免损坏设备。

2. 根据称重显示器接线盒上的标识，将电缆线的红线、黑线、绿线依次插入接线盒的对应位置。三个线分别连接到接线盒的“+”、“-”、“E”接口上，其中“+”接口对应红色线，连接电源正极；“-”接口对应黑色线，连接电源负极；“E”接口对应绿色线，连接传感器的接地线。

3. 如果需要连接仪表，则插入仪表接口。仪表接口上的红色线和黑色线分别连接到电源正负极，白色线连接到传感器的“+”接口，绿色线连接到传感器的“-”接口。

4. 如果需要进行标定，则可根据标定接口的标识插入相应的调试设备。

四、注意事项

1. 称重显示器接线盒在接线前应先断开电源，以避免触电危险。

2. 插入线头时应注意方向，确保插头对准插口。

3. 在连接仪表时，应先将仪表的电源关闭，再进行接线。

4. 在进行标定调试时，应仔细阅读调试设备说明书，遵守正确的操作方法。

5. 接线完成后应进行测试，确认称重设备的测量准确性。

通过本文的介绍，大家可以了解到反应釜接线盒的定义和作用，以及各个接口的功能和接线方法。希望这篇文章可以帮助大家更好地使用反应釜接线盒，提高工作效率。
