销轴式称重传感器

LC784

销轴式称重传感器 / 轴销式双剪切梁传感器——高精度力测量解决方案

销轴式称重传感器 / 轴销式双剪切梁传感器采用高强度合金钢制造，内置应变片，可精准测量拉压、剪切力。吊机起重机称重传感器防水防尘，适用于起重机、吊装设备及工业机械。结构紧凑，直接替代标准轴销或螺栓，安装便捷。提供定制化设计，通过安全认证，适应恶劣工况。稳定可靠，满足多种工业称重需求！

数量:

发联系信

添加到购物车

销轴式称重传感器 / 轴销式双剪切梁传感器——高精度力测量解决方案

销轴式称重传感器 / 轴销式双剪切梁传感器采用高强度合金钢制造，内置应变片，可精准测量拉压、剪切力。吊机起重机称重传感器防水防尘，适用于起重机、吊装设备及工业机械。结构紧凑，直接替代标准轴销或螺栓，安装便捷。提供定制化设计，通过安全认证，适应恶劣工况。稳定可靠，满足多种工业称重需求！（销轴式称重传感器，吊机起重机称重传感器，轴销式双剪切梁传感器）

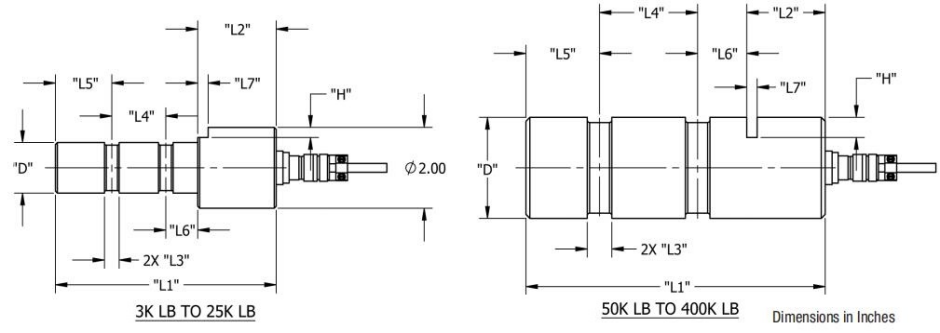

LC784销轴式称重传感器外形尺寸 (Inch)：

量程	H	L1	L2	L3	L4	L5	L6	L7	D	重量
lbs	外形尺寸 (Inch)									lbs
3K	0.25	4.5	2	0.31	1	0.91	0.6	0.2	0.75	2
10K	0.25	4.75	2	0.31	1	1.13	0.63	0.2	1	2.5
15K	0.25	5.63	2	0.38	1.38	1.44	0.81	0.27	1.25	3
25K	0.25	6.13	2	0.5	1.63	1.56	0.94	0.27	1.5	3.7
50K	0.38	6.63	2	0.56	2	1.63	1	0.27	2	5.7
75K	0.5	7.63	2	0.63	2.5	1.88	1.25	0.27	2.5	10.5
100K	0.5	8.38	2	0.69	2.69	2.22	1.47	0.4	2.75	13.8
125K	0.63	8.75	2	0.69	3	2.31	1.44	0.4	3	17.2
160K	0.63	10	2	0.88	3.5	2.75	1.75	0.53	3.5	26.7
200K	0.75	11.75	2	1	4	3.5	2.25	0.53	4	41
300K	1	15.25	2.25	1.13	5	4.75	3.25	0.78	5	83.2
400K	1.13	17.75	2.25	1.38	6	5.63	3.88	0.78	6	140

LC784销轴式称重传感器技术参数：

额定载荷:	3/10/15/25/50/75/100/125/160/200/300/400Klb
操作方式:	拉式/压式
灵敏度	2mV/V±0.1 %
综合误差:	±0.5% F.S	工作温度范围:	-10~+70℃
蠕变(30分钟):	±0.05% F.S	安全过载:	150%F.S
零点平衡:	±2% F.S	极限过载:	300%F.S
零点温度影响:	±0.02% F.S/10℃	推荐激励电压:	10~12V DC
输出温度影响:	±0.02% F.S/10℃	最大激励电压:	15V DC
输入阻抗:	350±5Ω	密封等级:	IP67/68
输出阻抗:	350±3Ω	材质:	合金钢 / 不锈钢
绝缘电阻:	≥5000MΩ	电缆:	长度=L:3m

备注:

1:可选择变送器输出0~5V,0~10V,4~20mA等模拟信号，或选择数字变送器，RS232/RS485及智能仪表配套使用。

2:销轴式称重传感器，尺寸，安装位置等可根据客户要求定制；
