Células de Carga de Tensión
LCSW7-1
Introducción a las Células de Carga de Tensión (Célula de carga de tracción/Compresión)
Directamente de nuestra fábrica, personalizada para sus necesidades.
Marca: Saintbond
Origen del producto: China
Artículo n.°: LCSW7
Puerto de envío: Ningbbo O designado por la cliente
Payment:100% payment before shipment
Capacities: 1~500t
Material:Aleación / acero inoxidable
Clase de protección: IP67/68
Su aplicación, nuestra solución de celda de carga personalizada:
✅ Construcción de aleación / acero inoxidable: Podemos personalizar las materias primas en función de las necesidades del cliente;
✅ Capacidad, tamaño y producción
✅ Longitud del cable;
✅ ODM/OEM;
✅ Personalización del logotipo
✅ Accesorios de pesaje: Amplificador, Señal digital RS232 o RS485, Cajas de conexiones.
Directamente de nuestra fábrica, personalizada para sus necesidades.
Marca: Saintbond
Origen del producto: China
Artículo n.°: LCSW7
Puerto de envío: Ningbbo O designado por la cliente
Payment:100% payment before shipment
Capacities: 1~500t
Material:Aleación / acero inoxidable
Clase de protección: IP67/68
Su aplicación, nuestra solución de celda de carga personalizada:
✅ Construcción de aleación / acero inoxidable: Podemos personalizar las materias primas en función de las necesidades del cliente;
✅ Capacidad, tamaño y producción
✅ Longitud del cable;
✅ ODM/OEM;
✅ Personalización del logotipo
✅ Accesorios de pesaje: Amplificador, Señal digital RS232 o RS485, Cajas de conexiones.
Entrega
EXW FOB
pedido mínimo
1 hoja
Disponibilidad
20000hoja / El
Lugar original de origen
China
Plazo de entrega
10-35De
Cantidad:
Célula de carga de tracción, células de carga de tensión, Las células de carga de tracción Célula de carga de tracción, células de carga de tensión, Las células de carga de tracción Célula de carga de tracción, células de carga de tensión, Las células de carga de tracción Célula de carga de tracción, células de carga de tensión, Las células de carga de tracción Célula de carga de tracción, células de carga de tensión, Las células de carga de tracción Célula de carga de tracción, células de carga de tensión, Las células de carga de tracción
Introducción a las Células de Carga de Tensión (Célula de carga de tracción/Compresión)
Introducción a las Células de Carga de Tensión (Célula de carga de tracción/Compresión)
Las Célula de carga de tracción/ células de carga de tensión, también conocidas como celdas de carga o sensores de fuerza, son dispositivos transductores diseñados para convertir una fuerza mecánica—ya sea de tracción (tensión) o compresión—en una señal eléctrica precisa y cuantificable. Son componentes fundamentales en sistemas de medición, control de procesos y garantía de calidad.

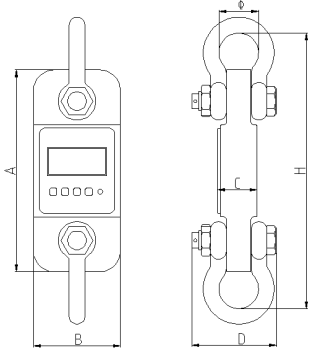

LCSW7 Las Células de Carga de Tracción Dimensión: mm
| Modelo | Capacidad | División | A | B | C | D | φ | H | Material |
| ( Ton ) | (Kg) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | ||
| LCSW7-01 | 1t | 0.5 | 245 | 112 | 37 | 190 | 43 | 335 | Aluminio |
| LCSW7-02 | 2t | 1 | 245 | 116 | 37 | 190 | 43 | 335 | Aluminio |
| LCSW7-03 | 3t | 1 | 260 | 123 | 37 | 195 | 51 | 365 | Aluminio |
| LCSW7-05 | 5t | 2 | 285 | 123 | 57 | 210 | 58 | 405 | Aluminio |
| LCSW7-10 | 10t | 5 | 320 | 120 | 57 | 230 | 92 | 535 | Aleación / Acero Inoxidable |
| LCSW7-20 | 20t | 10 | 420 | 128 | 74 | 260 | 127 | 660 | Aleación / Acero Inoxidable |
| LCSW7-30 | 30t | 10 | 420 | 138 | 82 | 280 | 146 | 740 | Aleación / Acero Inoxidable |
| LCSW7-50 | 50t | 20 | 465 | 150 | 100 | 305 | 184 | 930 | Aleación / Acero Inoxidable |
| LCSW7-55 | 55t | 20 | 465 | 150 | 100 | 305 | 188 | 940 | Aleación / Acero Inoxidable |
| LCSW7-85 | 85t | 50 | 500 | 180 | 120 | 365 | 200 | 1050 | Aleación / Acero Inoxidable |
| LCSW7-100 | 100t | 50 | 570 | 190 | 132 | 366 | 229 | 1230 | Aleación / Acero Inoxidable |
| LCSW7-150 | 150t | 50 | 680 | 303 | 140 | 400 | 252 | 1311 | Aleación / Acero Inoxidable |
| LCSW7-200 | 200t | 100 | 700 | 350 | 144 | 440 | 280 | 1380 | Aleación / Acero Inoxidable |
| LCSW7-250 | 250t | 100 | 700 | 350 | 144 | 500 | 305 | 1880 | Aleación / Acero Inoxidable |
| LCSW7-300 | 300t | 200 | 806 | 426 | 150 | 500 | 305 | 1955 | Aleación / Acero Inoxidable |
| LCSW7-500 | 500t | 200 | 930 | 570 | 150 | 500 | 305 | 2065 | Aleación / Acero Inoxidable |
LCSW7 Las Células de Carga de Tracción Parámetro Técnico:
| Capacidad Nominal: | 1/3/5/12/25/35/50/55/85/100/150/200/250/300/500t | ||
| Tipo de Batería: | Baterías recargables 18650 o baterías de polímero (7.4v 2000 mAh) | ||
| Carga de Prueba: | 150% номинальной нагрузки | Carga Máxima de Seguridad: | 125% E.S. |
| Carga Límite: | 400% E.S. | Duración de la Batería: | ≥40 horas |
| Rango de Puesta a Cero al Encender: | 20% E.S. | Temp. de Operación: | -10℃ ~ +40℃ |
| Rango de Puesta a Cero Manual: | 4% E.S. | Humedad de Operación: | ≤85% HR a 20℃ |
| Rango de Tara: | 20% E.S. | Alcance del Control Remoto: | Mín. 15m |
| Tiempo de Estabilización: | ≤10seconds; | Rango del Sistema: | 50-100 m (Zona Abierta), 800-1500 m (Opcional) |
| Indicación de Sobrecarga: | 100% E.S. + 9e | Frecuencia de Telemetría: | 430MHz a 470MHz |
LCSW7 Las Células de Carga de Tracción Peso:
| Modelo | 1t | 2t | 3t | 5t | 10t | 20t | 30t | 50/55t |
| Peso(kg) | 1.6 | 1.7 | 2.1 | 2.7 | 10.4 | 17.8 | 25 | 39 |
| Peso con grilletes(kg) | 3.1 | 3.2 | 4.6 | 6.3 | 24.8 | 48.6 | 87 | 128 |
| Modelo | 85t | 100t | 150t | 200t | 250t | 300t | 500t | |
| Peso(kg) | 50 | 81 | 90 | 95 | 95 | 125 | 210 | |
| Peso con grilletes(kg) | 195 | 321 | 435 | 585 | 822 | 865 | 1600 |
LCSW7 Las Células de Carga de Tracción Aplicaciones Comunes:
Automación Industrial: Control de fuerza en brazos robóticos, monitorización de prensado y soldadura.
Ensayo de Materiales: Máquinas universales de prueba para tracción, compresión y fatiga.
Pesaje Industrial: Básculas de plataforma, balanzas para silos y tanques, dosificación.
Control de Procesos: Monitorización de tensión en cables, cintas transportadoras y telas.
Ingeniería Civil y Aeroespacial: Monitorización estructural de puentes y componentes.
Sector Médico y Farmacéutico: Equipos de rehabilitación, dispensación precisa.
Automación Industrial: Control de fuerza en brazos robóticos, monitorización de prensado y soldadura.
Ensayo de Materiales: Máquinas universales de prueba para tracción, compresión y fatiga.
Pesaje Industrial: Básculas de plataforma, balanzas para silos y tanques, dosificación.
Control de Procesos: Monitorización de tensión en cables, cintas transportadoras y telas.
Ingeniería Civil y Aeroespacial: Monitorización estructural de puentes y componentes.
Sector Médico y Farmacéutico: Equipos de rehabilitación, dispensación precisa.
Nuestra gama de Célula de carga de tracción /Célula de carga de tracción ofrece la solución perfecta para cualquier aplicación que requiera una medición de fuerza precisa y fiable. Combinamos calidad de fabricación, rigurosos controles y un amplio conocimiento técnico para ser su partner de confianza.
Para hojas de datos específicas, cotizaciones o soluciones a medida, contacte a nuestro departamento técnico-comercial.
