Celda de Carga Tipo Viga
SQB-1
La Celda de Carga Tipo Viga de Corte SQB es un transductor de fuerza de alta precisión y robustez, diseñado específicamente para aplicaciones de pesaje industrial. Como representante clásico de las Celdas de Carga de Tipo Viga, esta Celda de carga tipo viga de corte destaca por su estabilidad estructural excepcional, excelente capacidad para soportar cargas excéntricas y una fiabilidad demostrada a largo plazo, posicionándose como una de las soluciones preferidas en el ámbito de los sensores para básculas industriales.
Directamente de nuestra fábrica, personalizada para sus necesidades.
Marca: Saintbond
Origen del producto: China
Artículo n.°: SQB
Puerto de envío: Ningbbo O designado por la cliente
Payment:100% payment before shipment
Capacities: 500~10000kg
Material:Aleación / acero inoxidable
Clase de protección: IP67/68
Su aplicación, nuestra solución de celda de carga personalizada:
✅ Construcción de aleación / acero inoxidable: Podemos personalizar las materias primas en función de las necesidades del cliente;
✅ Capacidad, tamaño y producción
✅ Longitud del cable;
✅ ODM/OEM;
✅ Personalización del logotipo
✅ Accesorios de pesaje: Amplificador, Señal digital RS232 o RS485, Cajas de conexiones.
Directamente de nuestra fábrica, personalizada para sus necesidades.
Marca: Saintbond
Origen del producto: China
Artículo n.°: SQB
Puerto de envío: Ningbbo O designado por la cliente
Payment:100% payment before shipment
Capacities: 500~10000kg
Material:Aleación / acero inoxidable
Clase de protección: IP67/68
Su aplicación, nuestra solución de celda de carga personalizada:
✅ Construcción de aleación / acero inoxidable: Podemos personalizar las materias primas en función de las necesidades del cliente;
✅ Capacidad, tamaño y producción
✅ Longitud del cable;
✅ ODM/OEM;
✅ Personalización del logotipo
✅ Accesorios de pesaje: Amplificador, Señal digital RS232 o RS485, Cajas de conexiones.
Entrega
EXW FOB
pedido mínimo
2 pieza
Disponibilidad
20000pieza / El
Lugar original de origen
China
Plazo de entrega
15-35De
Cantidad:
Celda de carga tipo viga, Celda de carga de tipo viga, Celda de carga tipo viga de corte Celda de carga tipo viga, Celda de carga de tipo viga, Celda de carga tipo viga de corte Celda de carga tipo viga, Celda de carga de tipo viga, Celda de carga tipo viga de corte
La Celda de Carga Tipo Viga de Corte SQB es un transductor de fuerza de alta precisión y robustez, diseñado específicamente para aplicaciones de pesaje industrial. Como representante clásico de las Celdas de Carga de Tipo Viga, esta Celda de carga tipo viga de corte destaca por su estabilidad estructural excepcional, excelente capacidad para soportar cargas excéntricas y una fiabilidad demostrada a largo plazo, posicionándose como una de las soluciones preferidas en el ámbito de los sensores para básculas industriales.

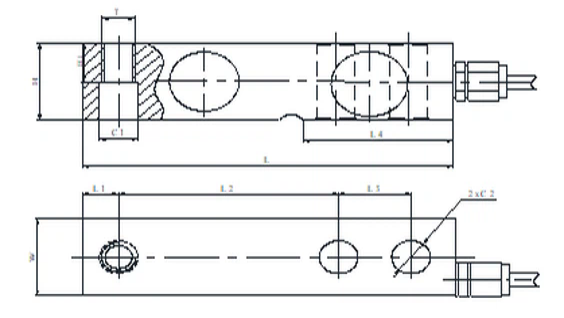

Celda de Carga Tipo Viga de Corte SQB Dimensión: mm
| Rated capacity(klb) | L | L1 | L2 | L3 | L4 | H | H1 | W | C1 | C2 | T |
| 1、2、4 | 130 | 12.7 | 76.2 | 25.4 | 53.5 | 31.8 | 15.7 | 31.8 | Φ13.5 | Φ13 | 1/2-20UNF |
| 5、7.5、10 | 171.5 | 19 | 95.3 | 38.1 | 72.5 | 38.1 | 19.05 | 38.1 | Φ19.8 | Φ20 | 3/4-16UNF |
| 15,20 | 225.5 | 25.3 | 124 | 50.8 | 102 | 50.8 | 25.4 | 50.8 | Φ27 | Φ27 | 1-14UNS |
Celda de Carga Tipo Viga de Corte SQB Parámetro Técnico:
| Capacidades: | 500~10000kg | ||
| Salida nominal: | (2.0±0.1%) mV/V | Rango de temp. de Funcionamiento: | -30~+70℃ |
| Error combinado: | ±0.02% F.S | Sobrecarga Segura: | 150%F.S |
| Error de arrastre(30minutos): | ±0.02% F.S | Sobrecarga Definitiva: | 300%F.S |
| Saldo Cero: | ±1% F.S | Excitación Recomendada: | 10~12V DC |
| Efecto de la Temp. en cero: | ±0.02% F.S/10℃ | Excitación Máxima: | 15V DC |
| Efecto de la Temp. en El tramo: | ±0.02% F.S/10℃ | Clase de Protección: | IP67/IP68 |
| Impedancia de Entrada: | 385±5Ω | Material del Elemento: | Aleación /Acero inoxidable |
| Impedancia de Salida: | 350±2Ω | Cable: | L:3m~10m |
| Impedancia de Aislamiento: | ≥5000MΩ | Citación: | GB/T7551-2008/ OIMLR60 |
Celda de Carga Tipo Viga de Corte SQB Aplicaciones Típicas:
Esta Celda de carga de tipo viga es el componente central en sistemas de básculas plataforma industriales, siendo ideal para:
Básculas plataforma industriales, básculas para camiones (pesaje vehicular).
Pesaje de tolvas, tanques y reactores.
Sistemas de pesaje en línea, dosificación, envasado.
Control de procesos y medición de fuerza en líneas de producción.
Esta Celda de carga de tipo viga es el componente central en sistemas de básculas plataforma industriales, siendo ideal para:
Básculas plataforma industriales, básculas para camiones (pesaje vehicular).
Pesaje de tolvas, tanques y reactores.
Sistemas de pesaje en línea, dosificación, envasado.
Control de procesos y medición de fuerza en líneas de producción.
¿Por qué Elegir la Celda de Carga SQB?
La serie SQB, como una de las Celdas de Carga Tipo Viga más confiables, ofrece:
Calidad Comprobada: Fabricación bajo estrictos controles de calidad.
Soporte Técnico: Asesoramiento especializado y servicio post-venta.
Excelente Relación Costo-Rendimiento: Máxima fiabilidad y precisión a un costo competitivo.
La serie SQB, como una de las Celdas de Carga Tipo Viga más confiables, ofrece:
Calidad Comprobada: Fabricación bajo estrictos controles de calidad.
Soporte Técnico: Asesoramiento especializado y servicio post-venta.
Excelente Relación Costo-Rendimiento: Máxima fiabilidad y precisión a un costo competitivo.
Ya sea para nuevos proyectos o para modernizar sistemas existentes, la Celda de carga tipo viga de corte SQB es la base confiable para construir sistemas de pesaje industrial precisos y estables. Su durabilidad, precisión y versatilidad la convierten en una elección técnica superior para aplicaciones exigentes.
Para obtener planos técnicos, certificaciones (OIML, NTEP) o asistencia en la selección del modelo adecuado, contacte a nuestro equipo de soporte técnico.
