Célula de Carga Tipo Viga
SQB-1
Direto da nossa fábrica, personalizado para suas necessidades.
Marca: Saintbond
Origem do produto: China
Nº do item: SQB
Porto de embarque: Ningbbo, ou designado pelo cliente
Pagamento: 100% do pagamento antes do envio
Capacidades: 500~10000kg
Material: Liga / Aço inoxidável
Classe de proteção: IP67/68
Sua aplicação, nossa solução personalizada de célula de carga:
✅ Construção em liga/aço inoxidável: Podemos personalizar as matérias-primas com base nas necessidades do cliente;
✅ Capacidade, tamanho e produção;
✅ Comprimento do cabo;
✅ ODM/OEM;
✅ Personalização do logotipo;
✅ Acessórios de pesagem: Amplificador, Sinal digital RS232 ou RS485, Caixas de junção.
Marca: Saintbond
Origem do produto: China
Nº do item: SQB
Porto de embarque: Ningbbo, ou designado pelo cliente
Pagamento: 100% do pagamento antes do envio
Capacidades: 500~10000kg
Material: Liga / Aço inoxidável
Classe de proteção: IP67/68
Sua aplicação, nossa solução personalizada de célula de carga:
✅ Construção em liga/aço inoxidável: Podemos personalizar as matérias-primas com base nas necessidades do cliente;
✅ Capacidade, tamanho e produção;
✅ Comprimento do cabo;
✅ ODM/OEM;
✅ Personalização do logotipo;
✅ Acessórios de pesagem: Amplificador, Sinal digital RS232 ou RS485, Caixas de junção.
Entrega
EXW FOB
ordem mínima
2 peça
Disponibilidade
20000peça / De
Lugar de origem original
China
Lead Time
15-35De
Quantidade:
Célula de carga de flexão, Célula de carga tipo viga, Célula de carga de momento fletor Célula de carga de flexão, Célula de carga tipo viga, Célula de carga de momento fletor Célula de carga de flexão, Célula de carga tipo viga, Célula de carga de momento fletor
A Célula de Carga de Flexão Série SQB é um transdutor de força de alto desempenho, projetado para medição de peso precisa e confiável em ambientes industriais. Como um modelo clássico no segmento de Células de Carga Tipo Viga, este equipamento se baseia no princípio de medição de momento fletor, oferecendo robustez, estabilidade e uma excelente relação custo-benefício para diversas aplicações de pesagem estática e dinâmica.

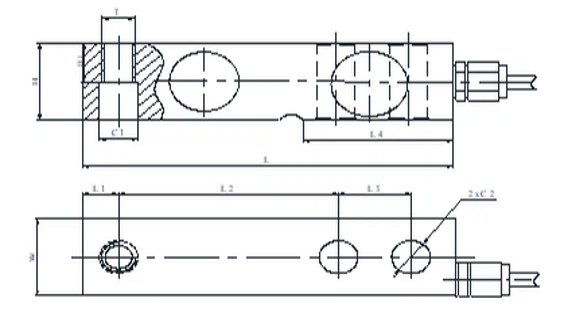

Célula de Carga Tipo Viga Dimensão: mm
| Rated capacity(klb) | L | L1 | L2 | L3 | L4 | H | H1 | W | C1 | C2 | T |
| 1、2、4 | 130 | 12.7 | 76.2 | 25.4 | 53.5 | 31.8 | 15.7 | 31.8 | Φ13.5 | Φ13 | 1/2-20UNF |
| 5、7.5、10 | 171.5 | 19 | 95.3 | 38.1 | 72.5 | 38.1 | 19.05 | 38.1 | Φ19.8 | Φ20 | 3/4-16UNF |
| 15,20 | 225.5 | 25.3 | 124 | 50.8 | 102 | 50.8 | 25.4 | 50.8 | Φ27 | Φ27 | 1-14UNS |
Célula de Carga Tipo Viga Parâmetro Técnico:
| Capacidades: | 500 / 10000kg | ||
| Saída classificada: | (2.0±0.1%) m V/V | Faixa de temperatura operacional: | -30~+70℃ |
| Erro Combinado: | ±0.02% F.S | Sobrecarga segura: | 150%F.S |
| Erro de deslocamento(30 minutos): | ±0.02% F.S | Sobrecarga final: | 300%F.S |
| Saldo Zero: | ±1% F.S | Excitação recomendada: | 10~12V DC |
| Efeito da temperatura em zero: | ±0.02% F.S/10℃ | Excitação máxima: | 15V DC |
| Efeito da temperatura na amplitude: | ±0.02% F.S/10℃ | Aula de proteção: | IP67/IP68 |
| Impedância de entrada: | 385±5Ω | Material do Elemento: | Liga/Aço Inoxidável |
| Impedância de saída: | 350±2Ω | Cabo: | L:3m~10m |
| Impedância de isolamento: | ≥5000MΩ | Citação: | GB/T7551-2008/ OIMLR60 |
Princípio de Funcionamento e Características:
Como uma típica Célula de Carga de Momento Fletor, o modelo SQB opera medindo a deformação elástica (flexão) de um corpo de prova (a viga) quando uma carga é aplicada. Esta deformação é convertida em um sinal elétrico proporcional pela ponte de extensômetros, garantindo alta precisão.
Célula de carga de Flexão Aplicações Típicas:
Esta Célula de Carga Tipo Viga é ideal para sistemas onde a confiabilidade e durabilidade são essenciais:
Balanças Plataforma Industriais e sistemas de pesagem estática.
Silos, Tanques e Reactores (sistemas de pesagem contínua ou por batelada).
Esteiras Transportadoras com Pesagem (sistemas checkweigher ou weigh feeder).
Ensaios de Força e monitoramento de processos industriais.
Esta Célula de Carga Tipo Viga é ideal para sistemas onde a confiabilidade e durabilidade são essenciais:
Balanças Plataforma Industriais e sistemas de pesagem estática.
Silos, Tanques e Reactores (sistemas de pesagem contínua ou por batelada).
Esteiras Transportadoras com Pesagem (sistemas checkweigher ou weigh feeder).
Ensaios de Força e monitoramento de processos industriais.
Por Que Escolher a Célula de Carga SQB?
A Série SQB representa a evolução das tradicionais Células de Carga de Flexão, incorporando tecnologia moderna de fabricação e compensação eletrônica. Seja para uma nova aplicação ou para a modernização de um sistema existente, escolher uma Célula de Carga de Momento Fletor da Série SQB significa optar por um produto testado e aprovado no mercado, que entrega precisão consistente e vida útil prolongada com mínimo custo de manutenção.
A Série SQB representa a evolução das tradicionais Células de Carga de Flexão, incorporando tecnologia moderna de fabricação e compensação eletrônica. Seja para uma nova aplicação ou para a modernização de um sistema existente, escolher uma Célula de Carga de Momento Fletor da Série SQB significa optar por um produto testado e aprovado no mercado, que entrega precisão consistente e vida útil prolongada com mínimo custo de manutenção.
Para aplicações industriais que exigem medição precisa de força ou peso, a Célula de Carga de Flexão Série SQB é uma solução comprovada e econômica. Sua robustez, versatilidade e desempenho fazem dela a escolha ideal para engenheiros e integradores de sistemas em diversos setores.
