Нагрузочная ячейка кольца
LC504M

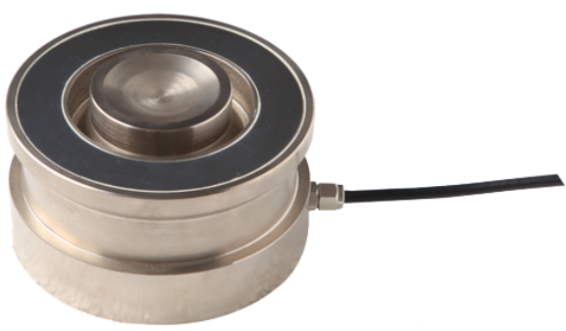

LC504M Кольцевая нагрузочная ячейка / нагрузочная ячейка-датчик высокого спецификации, предназначенный для измерения крутящего момента и сил вращения в режиме реального времени. Идеально подходит для промышленной автоматизации, робототехники и приложений для тестирования крутящего момента. Торсиональная нагрузочная ячейка / кольцо нагрузки на кольцо надежной конструкции, высокая точность (± 0,1%) и широкие диапазоны измерений. Торсионная нагруженная ячейка / Кольцо нагрузочного кольца Compact Compact с легкой интеграцией с помощью аналоговых или цифровых выходов. Оценка IP для суровых сред. Надежная производительность для контроля качества, НИОКР и мониторинга производства.
количество:
LC504M Кольцевая нагрузочная ячейка / крутящая нагрузочная ячейка -Датчик высокого определенияРазработано для измерения крутящего момента и сил вращения в режиме реального времени. Идеально подходит для промышленной автоматизации, робототехники и приложений для тестирования крутящего момента. Торсиональная нагрузочная ячейка / кольцо нагрузки на кольцо надежной конструкции, высокая точность (± 0,1%) и широкие диапазоны измерений. Торсионная нагруженная ячейка / Кольцо нагрузочного кольца Compact Compact с легкой интеграцией с помощью аналоговых или цифровых выходов. Оценка IP для суровых сред. Надежная производительность для контроля качества, НИОКР и мониторинга производства.(Кольцо нагрузочного ячейка, торсионная нагрузочная ячейка, кольцевая нагрузочная ячейка)
LC504M Кольцевые характеристики нагрузочных клеток:
✅ LC504M Кольцевые нагрузочные ячейки доступны для точного измерения многообразования в возможностях от 2,2 т до 470t.
✅ Сталь из сплава или нержавеющая сталь, полностью сварная, нефтяная, водонепроницаемая и антикоррозийная газ и средняя, подходящая для всех видов сред.
✅ Тип выступлений, подходящий для электронных масштабов грузовиков, шкал бункера, оборудования для автомобильных испытаний. Другие электронные поля измерения электронного взвешивания или силы.

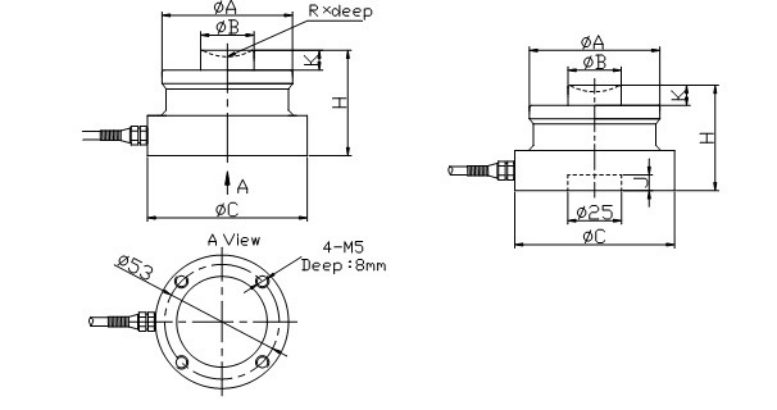

LC504M Кольцевая крутящаяся размер нагрузочной ячейки: мм
| Капля | 1t | 2.2t | 4.7t | 10т | 15t | 22t | 33t | 47t | 68t | 100 т | 150т | 220t | 330t | 470t |
| φa | 49 | 49 | 49 | 74 | 75 | 75 | 95 | 130 | 130 | 150 | 150 | 22.5 | 225 | 270 |
| φb | 20 | 20 | 20 | 30 | 30 | 30 | 40 | 60 | 60 | 70 | 70 | 100 | 100 | 120 |
| φc | 60 | 60 | 60 | 75 | 75 | 75 | 95 | 130 | 130 | 150 | 151 | 22.5 | 225 | 270 |
| ЧАС | 43 | 43 | 43 | 50 | 50 | 50 | 65 | 75 | 85 | 90 | 100 | 130 | 145 | 170 |
| Дж | - | - | - | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 10 | 10 | 10 |
| K | 7,5 | 7,5 | 7,5 | 6.5 | 6.5 | 6.5 | 10 | 14 | 14 | 16 | 16 | 24 | 24 | 28 |
| Ведущий | 15 | 15 | 15 | 25.4 | 25.4 | 25.4 | 50 | 60 | - | - | - | - | - | - |
| Глубокий | 2.2 | 2.2 | 2.2 | 3.3 | 3.3 | 3.3 | 3.3 | 5.1 | - | - | - | - | - | - |

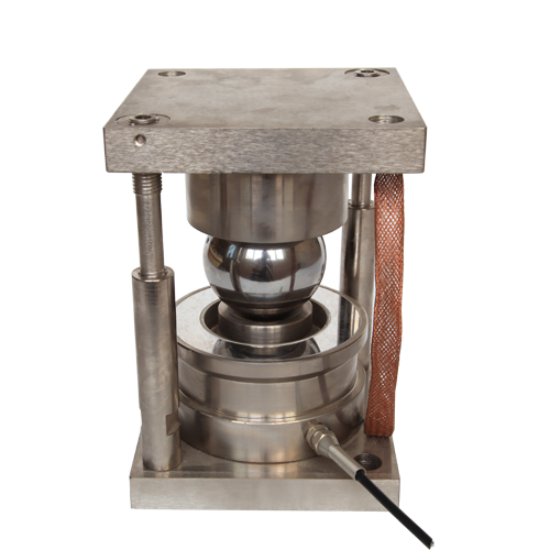

| Cap./Size | А | Беременный | ЧАС | H1 | φe |
| 1 ~ 4,7 т | 94 | 120 | 114.4 | 18 | 13 |
| 10 ~ 22t | 94 | 120 | 137.8 | 18 | 13 |
| 33t | 105 | 130 | 181.1 | 22 | 18 |
| 47t | 124 | 160 | 228.7 | 22 | 18 |
LC504M Кольцевой нагрузочной ячейки Технический параметр:
| Оценка нагрузки: | 1/2,2/4.7/10/15/22/33/47/68/100/150/220/330/470T | ||
| Чувствительность: | (2.0±0,01%) MV/V. | Эксплуатационная температура. Диапазон: | -30 ~+70℃ |
| Комбинированная ошибка: | ±0,02% фс | МаксимумБезопасно по нагрузке: | 150%фс |
| Ошибка ползучести (30 минут): | ±0,02% фс | Ultimate Over Load: | 200%фс |
| Нулевой баланс: | ±1% фс | Рекомендую возбуждение: | 10 ~ 12 В. |
| Температура Влияние на ноль: | ±0,02% FS/10℃ | Максимальное возбуждение: | 15 В. |
| Температура Влияние на пролет: | ±0,02% FS/10℃ | Запечатывание класса: | IP67/IP68 |
| Входное сопротивление: | 750±5Ω | Материал элемента: | A: Сплав /Сталь |
| Выходное сопротивление: | 702±2Ω | Кабель: | Длина = L: 13м |
| Сопротивление изоляции: | ≥5000мΩ | Цитата: | GB/ T7551-2008/ OIML R60 |
