高精度波纹管称重传感器
LC3303-2
宁波辰邦专注于高可靠性、高稳定性称重传感器的研发与制造。其中，波纹管称重传感器是我司的核心产品之一，以其独特的结构设计、卓越的抗侧向力能力和环境适应性，在复杂工况下表现出色，是动态称重和恶劣工业环境中的理想解决方案。
品牌：宁波辰邦 (Saintbond)
原产地：中国-宁波
型号：LC3303
付款时间：发货前支付全部货款
量程：5~1000kg
弹性体材料：合金钢 /不锈钢
密封封级：IP67/ 68
提供定制化服务：
✅ 外形尺寸;
✅ 量程;
✅ 传感器输出;
✅ OEM和ODM代工；
✅ 可提供: 变送器, 数字 RS232 或RS485, 接线盒；
品牌：宁波辰邦 (Saintbond)
原产地：中国-宁波
型号：LC3303
付款时间：发货前支付全部货款
量程：5~1000kg
弹性体材料：合金钢 /不锈钢
密封封级：IP67/ 68
提供定制化服务：
✅ 外形尺寸;
✅ 量程;
✅ 传感器输出;
✅ OEM和ODM代工；
✅ 可提供: 变送器, 数字 RS232 或RS485, 接线盒；
交货
FOB EXW
最低订单
2 个
供货能力
20000个 / 月
原出产地
中国 - 宁波
备货期
15-35天
数量:
Z6F称重传感器，波纹管称重传感器，Z6F波纹管传感器 Z6F称重传感器，波纹管称重传感器，Z6F波纹管传感器 Z6F称重传感器，波纹管称重传感器，Z6F波纹管传感器 Z6F称重传感器，波纹管称重传感器，Z6F波纹管传感器
宁波辰邦专注于高可靠性、高稳定性称重传感器的研发与制造。其中，波纹管称重传感器是我司的核心产品之一，以其独特的结构设计、卓越的抗侧向力能力和环境适应性，在复杂工况下表现出色，是动态称重和恶劣工业环境中的理想解决方案。
波纹管称重传感器，又称弹性体密封式传感器，其核心特征在于弹性体外围采用了一个或多个波纹管状的保护罩进行全封闭焊接密封。这种设计不仅提供了极高的防护等级，更关键的是赋予了传感器超凡的抗侧向力、抗扭转和抗冲击能力。

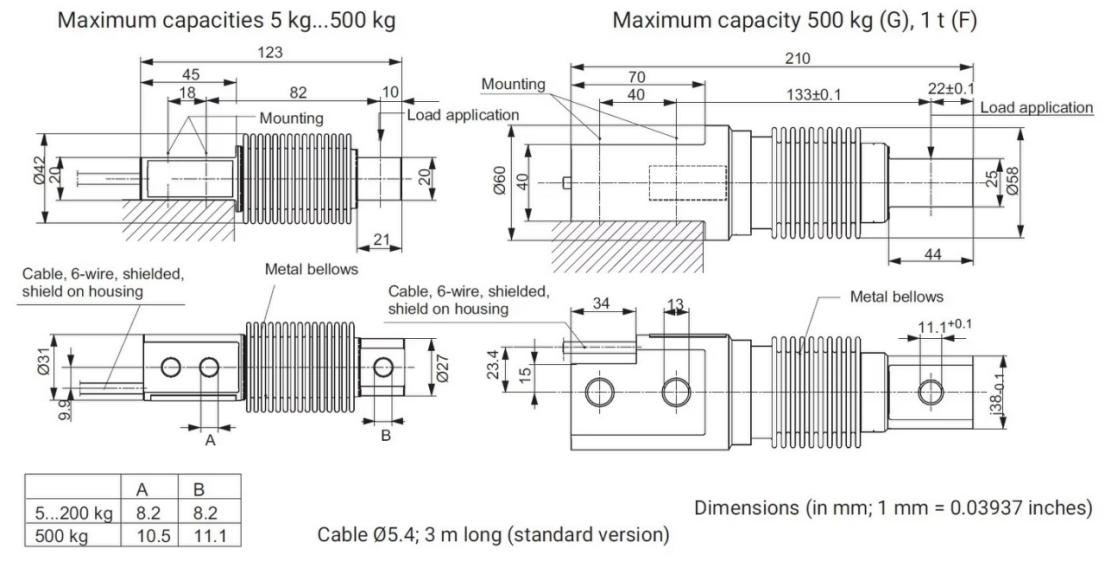

LC3303波纹管称重传感器外形尺寸:mm
LC3303波纹管称重传感器技术参数：
| 额定载荷: | 10/20/30/50/75/100/150/200/250/300/500/1000kg | ||
| 灵敏度 | (2.0±0.1%)m V/V, | 工作温度范围: | -30~+70℃ |
| 综合误差: | ±0.02% F.S | 安全过载: | 150%F.S |
| 蠕变(30分钟): | ±0.02% F.S | 极限过载: | 250%F.S |
| 零点平衡: | ±1% F.S | 推荐激励电压 | 10~12V DC |
| 零点温度影响: | ±0.02% F.S/10℃ | 最大激励电压: | 15V DC |
| 输出温度影响: | ±0.02% F.S/10℃ | 密封等级: | IP67/IP68 |
| 输入阻抗: | 385±5Ω | 材质: | 合金钢/不锈钢 |
| 输出阻抗: | 352±2Ω | 电缆: | L:3m |
| 绝缘电阻: | ≥5000MΩ | 引用标准: | GB/T7551-2008/ OIML R60 |
LC3303波纹管称重传感器核心结构与工作原理：
独特结构：
波纹管密封罩：采用特种不锈钢薄壁管经液压成型，形成可弹性变形的波纹结构。它既是IP68/IP69K高等级密封的关键部件，也是吸收侧向力的核心元件。
柱式/剪切梁弹性体：内部采用高精度柱式或剪切梁式应变测量体，确保轴向力的高精度测量。
全焊接密封：波纹管与上下承载端通过氩弧焊全密封焊接，内部充填惰性气体，彻底杜绝潮气、粉尘及腐蚀性介质侵入。
独特结构：
波纹管密封罩：采用特种不锈钢薄壁管经液压成型，形成可弹性变形的波纹结构。它既是IP68/IP69K高等级密封的关键部件，也是吸收侧向力的核心元件。
柱式/剪切梁弹性体：内部采用高精度柱式或剪切梁式应变测量体，确保轴向力的高精度测量。
全焊接密封：波纹管与上下承载端通过氩弧焊全密封焊接，内部充填惰性气体，彻底杜绝潮气、粉尘及腐蚀性介质侵入。
工作原理：
þ 当轴向载荷作用时，内部弹性体发生微应变，惠斯通电桥输出信号。
þ 当受到侧向力、弯矩或扭矩时，外部的波纹管结构能发生柔性变形，有效吸收和缓冲这些有害力，使其绝大部分不被传递到核心的敏感弹性体上，从而保证了测量的准确性和传感器的长期稳定性。
þ 当轴向载荷作用时，内部弹性体发生微应变，惠斯通电桥输出信号。
þ 当受到侧向力、弯矩或扭矩时，外部的波纹管结构能发生柔性变形，有效吸收和缓冲这些有害力，使其绝大部分不被传递到核心的敏感弹性体上，从而保证了测量的准确性和传感器的长期稳定性。
LC3303波纹管称重传感器典型应用领域：
动态汽车衡/轴重秤：承受车辆过衡时的剧烈冲击和侧向摩擦力。
轨道衡：抵抗火车通过时产生的巨大侧向摇摆和冲击。
皮带输送机称重系统：适应皮带跑偏带来的持续侧向力。
工业料罐与反应釜称重：耐受管道连接产生的热膨胀力与振动。
港口机械吊钩秤/集装箱称重：应对海上作业的晃动、冲击和高腐蚀环境。
食品、制药行业卫生型称重：满足频繁高压高温冲洗的卫生要求。
动态汽车衡/轴重秤：承受车辆过衡时的剧烈冲击和侧向摩擦力。
轨道衡：抵抗火车通过时产生的巨大侧向摇摆和冲击。
皮带输送机称重系统：适应皮带跑偏带来的持续侧向力。
工业料罐与反应釜称重：耐受管道连接产生的热膨胀力与振动。
港口机械吊钩秤/集装箱称重：应对海上作业的晃动、冲击和高腐蚀环境。
食品、制药行业卫生型称重：满足频繁高压高温冲洗的卫生要求。
LC3303波纹管称重传感器选型要点：
确定最大称量：选择额定容量为最大工作载荷的120%-150%。
评估侧向力：明确应用中可能产生的侧向力、弯矩大小，选择相应耐受等级。
确认安装方式：根据现场结构选择压式、拉式或法兰式。
明确环境要求：腐蚀性环境选择全不锈钢材质；需冲洗的选择IP69K等级。
精度要求：贸易结算选用C3及以上精度，过程控制可选用C2或C3。
确定最大称量：选择额定容量为最大工作载荷的120%-150%。
评估侧向力：明确应用中可能产生的侧向力、弯矩大小，选择相应耐受等级。
确认安装方式：根据现场结构选择压式、拉式或法兰式。
明确环境要求：腐蚀性环境选择全不锈钢材质；需冲洗的选择IP69K等级。
精度要求：贸易结算选用C3及以上精度，过程控制可选用C2或C3。
宁波辰邦提供从技术咨询、选型设计、安装指导到售后维护的全流程服务。我们可根据您的具体应用场景，提供定制化的传感器解决方案。
如需获取具体型号的详细技术参数手册、尺寸图纸或申请样品测试，请随时联系我们。
