双剪切梁称重传感器
LC101
桥式称重传感器 /轨道衡称重传感器采用高强度合金钢材质，结构紧凑，抗偏载能力强，适用于平台秤、料斗秤等工业称重系统。具备高精度（0.03%FS）、长期稳定性好、防护等级IP67等特点，支持5-15V直流供电，量程覆盖5-250klb。桥式称重传感器 /轨道衡称重传感器安装便捷，过载保护设计，广泛用于物流、化工、食品等行业称重检测。
数量:
桥式称重传感器 /轨道衡称重传感器采用高强度合金钢材质，结构紧凑，抗偏载能力强，适用于平台秤、料斗秤等工业称重系统。具备高精度（0.03%FS）、长期稳定性好、防护等级IP67等特点，支持5-15V直流供电，量程覆盖5-250klb。桥式称重传感器 /轨道衡称重传感器安装便捷，过载保护设计，广泛用于物流、化工、食品等行业称重检测。（ 双剪切梁称重传感器， 桥式称重传感器， 轨道衡称重传感器 ）

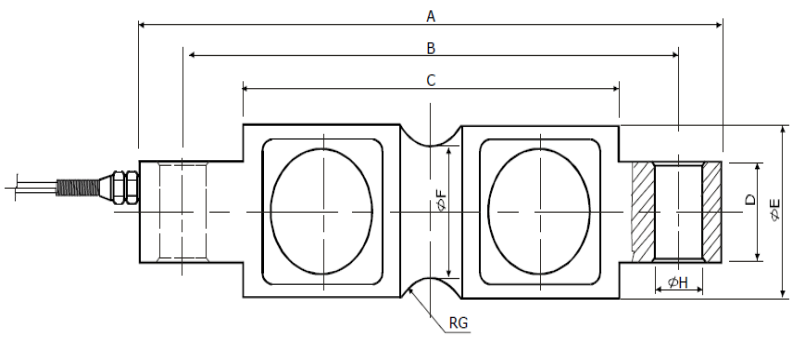

LC101双剪切梁称重传感器外形尺寸: 单位: mm(1mm=0.03937inch)
| 量程/尺寸 | A | B | C | D | E | F | G | H |
| 5~10klb | 206.3 | 174.8 | 133.1 | 28.5 | 43.2 | 37.6 | 12.7 | 16.8 |
| 20klb | 206.3 | 174.8 | 133.1 | 28.5 | 49.3 | 37.6 | 12.7 | 16.8 |
| 30~60klb | 260.4 | 215.9 | 164.8 | 60.2 | 76.2 | 69.3 | 25.4 | 26.9 |
| 100klb | 285.8 | 241.3 | 190.2 | 63.5 | 95.3 | 82.3 | 25.4 | 26.9 |
| 150klb | 285.8 | 241.3 | 190.2 | 71.1 | 99.1 | 92.5 | 38.1 | 26.9 |
| 200klb | 409 | 330.2 | 254 | 116.8 | 136.7 | 131.1 | 50.8 | 39.6 |
LC101双剪切梁称重传感器技术参数：
| 额定载荷: | 5/10/20/30/60/100/150/200klb | ||
| 灵敏度: | (2.0±0.1%) mV/V | 工作温度范围: | -30~+70℃ |
| 综合误差: | ±0.03% F.S | 安全过载: | 150%F.S |
| 蠕变(30min): | ±0.02% F.S | 极限过载: | 250%F.S |
| 零点平衡: | ±1% F.S | 推荐激励电压: | 10~12V DC |
| 零点温度影响: | ±0.02% F.S/10℃ | 最大激励电压: | 15V DC |
| 输出温度影响: | ±0.02% F.S/10℃ | 密封等级: | IP67/IP68 |
| 输入阻抗: | 750±5Ω | 材质: | 合金钢/不锈钢 |
| 输出阻抗: | 703±2Ω | 电缆: | 12m~20m |
| 绝缘电阻: | ≥5000MΩ | 引用标准: | GB/T7551-2008/ OIML R60 |
