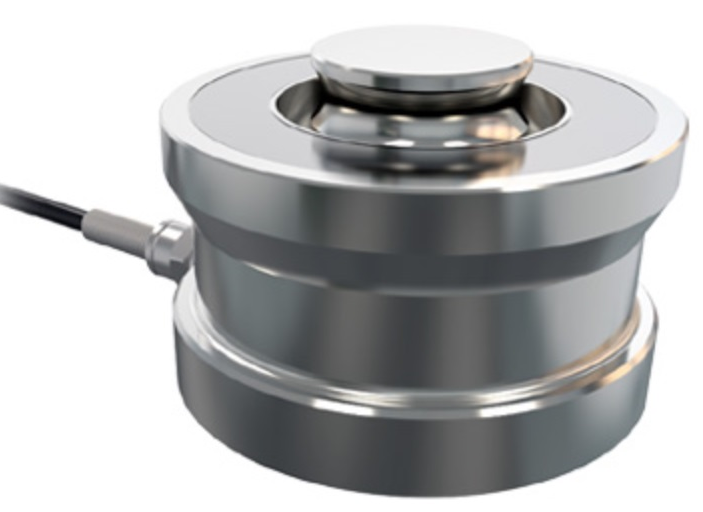

扭矩式称重传感器
LC504BM
LC504BM RTN扭矩式称重传感器 / RTN环式称重传感器 ——高精度扭矩测量传感器，专为工业自动化、机械测试及质量控制设计。采用坚固结构，精度高达±0.1%，支持大范围扭矩测量。紧凑型设计，兼容模拟/数字输出，易于集成。IP防护等级，适应恶劣环境。LC504B RTN扭矩式称重传感器 / RTN环式称重传感器适用于生产线监测、研发测试及设备安全检测，稳定可靠。
数量:
LC504BM RTN扭矩式称重传感器 / RTN环式称重传感器 ——高精度扭矩测量传感器，专为工业自动化、机械测试及质量控制设计。采用坚固结构，精度高达±0.1%，支持大范围扭矩测量。紧凑型设计，兼容模拟/数字输出，易于集成。IP防护等级，适应恶劣环境。LC504B RTN扭矩式称重传感器 / RTN环式称重传感器适用于生产线监测、研发测试及设备安全检测，稳定可靠。（ 扭矩式称重传感器，RTN扭矩式称重传感器，RTN环式称重传感器 ）
LC504BM RTN扭矩式称重传感器产品描述:
✅ 紧致密封，IP68高防护等级；
✅ 具有极高的精度和抗干扰能力；
✅ 环形应变片能够反应各个方向的负载；
✅ 受侧向力影响极小；

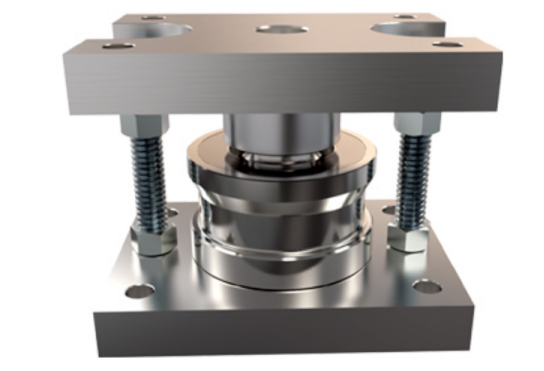

✅ 可以用于极端恶劣环境的完整配件；

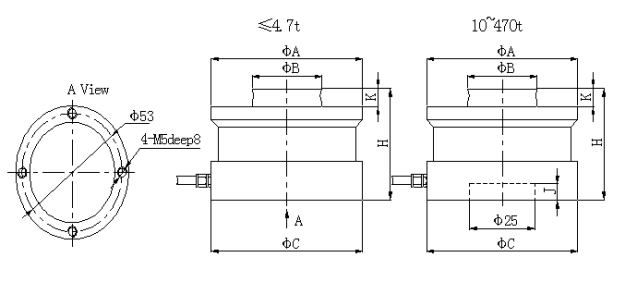

LC504BM RTN扭矩式称重传感器外形尺寸：mm
| Cap./Size | 1t | 2.2t | 4.7t | 10t | 15t | 22t | 33t | 47t | 68t | 100t | 150t | 220t | 330t | 470t |
| φA | 49 | 49 | 49 | 74 | 75 | 75 | 95 | 130 | 130 | 150 | 150 | 22.5 | 225 | 270 |
| φB | 20 | 20 | 20 | 30 | 30 | 30 | 40 | 60 | 60 | 70 | 70 | 100 | 100 | 120 |
| φC | 60 | 60 | 60 | 75 | 75 | 75 | 95 | 130 | 130 | 150 | 151 | 22.5 | 225 | 270 |
| H | 43 | 43 | 43 | 50 | 50 | 50 | 65 | 75 | 85 | 90 | 100 | 130 | 145 | 170 |
| J | - | - | - | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 10 | 10 | 10 |
| K | 7.5 | 7.5 | 7.5 | 6.5 | 6.5 | 6.5 | 10 | 14 | 14 | 16 | 16 | 24 | 24 | 28 |
| R | 15 | 15 | 15 | 25.4 | 25.4 | 25.4 | 50 | 60 | - | - | - | - | - | - |
| Deep | 2.2 | 2.2 | 2.2 | 3.3 | 3.3 | 3.3 | 3.3 | 5.1 | - | - | - | - | - | - |
LC504BM RTN扭矩式称重传感器技术参数：
| 额定载荷: | 1/2.2/4.7/10/15/22/33/47/68/100/150/220/330/470t | ||
| 灵敏度: | (2.0±0.1%) mV/V | 工作温度范围: | -30~+70℃ |
| 综合误差: | ±0.03% F.S | 安全过载: | 150%F.S |
| 蠕变(30min) | ±0.02% F.S | 极限过载: | 250%F.S |
| 零点平衡: | ±1% F.S | 推荐激励电压 | 10~12V DC |
| 零点温度影响: | ±0.02% F.S/10℃ | 最大激励电压: | 15V DC |
| 输出温度影响: | ±0.02% F.S/10℃ | 密封等级: | IP67/IP68 |
| 输入阻抗: | 750±5Ω | 材质: | 合金钢/ 不锈钢 |
| 输出阻抗: | 703±2Ω | 电缆: | 12m~20m |
| 绝缘电阻: | ≥5000MΩ | 引用标准: | GB/T7551-2008/ OIML R60 |
