Célula de carga de feixe paralelo
LC3999
LC3999 Célula de carga de carga paralela de alumínio / alumínio A célula de carga paralela é um design de feixe planar de perfil muito baixo, permitindo montagem direta em escalas de plataforma de baixo perfil. A faixa de células de carga paralela de alumínio e as capacidades e o baixo perfil tornam o LC3999 mais adequado para uso em uma ampla gama de aplicações.
Quantidade:
LC3999 Célula de carga paralela Descrição:
LC3999 Célula de carga de carga paralela de alumínio / alumínio A célula de carga paralela é um design de feixe planar de perfil muito baixo, permitindo montagem direta em escalas de plataforma de baixo perfil. A faixa de células de carga paralela de alumínio e as capacidades e o baixo perfil tornam o LC3999 mais adequado para uso em uma ampla gama de aplicações.(célula de carga de feixe paralelo, célula de carga paralela de alumínio, célula de carga de feixe paralela de alumínio)
LC3999 Recursos da célula de carga de feixe paralelo:
✅ Saída de escala completa: 0,9mv/v ± 0,1%;
✅ Sobrecarga segura: 150%;
✅ quebrando sobrecarga: 300%;
✅ Classificação IP: IP65;
✅ Saída de escala completa: 0,9mv/v ± 0,1%;
✅ Sobrecarga segura: 150%;
✅ quebrando sobrecarga: 300%;
✅ Classificação IP: IP65;

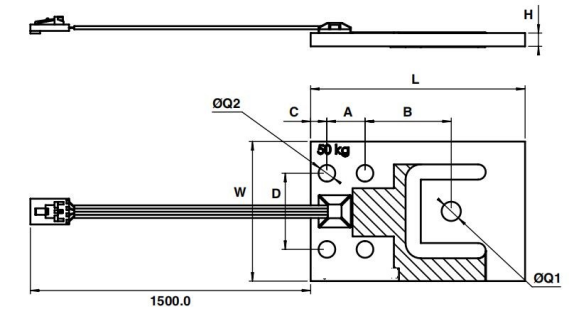

LC3999 Dimensão da célula de carga do feixe paralelo:
| Cap. | L | UM | B | C | D | C | H | Q1 | Q2 |
| (kg) | (mm) | ||||||||
| 7,5 kg | 70 | 14 | 28 | 4.9 | 27.8 | 39 | 2.5 | 5.1 | 5.1 |
| 15 kg | 70 | 14 | 28 | 4.9 | 27.8 | 39 | 4.1 | 6.2 | 5.1 |
| 37,5 kg | 76.2 | 15 | 29.3 | 6 | 30 | 44.5 | 4.8 | 6.2 | 6.6 |
| 50kg | 84.5 | 15 | 34 | 6.4 | 30 | 55 | 5.3 | 7.6 | 6.6 |
| 75 kg | 84.5 | 15 | 34 | 6.4 | 30 | 55 | 6.4 | 7.6 | 6.6 |
| 150 kg | 107.5 | 22.8 | 45.9 | 7.8 | 44.5 | 70 | 8 | 5/16unc | 8.1 |
| 250 kg | 107.3 | 22.9 | 45.8 | 7.9 | 44.5 | 70 | 10 | 9.1 | 8.1 |
LC3999 Parâmetro técnico da célula de carga de feixe paralelo:
| Capacidade nominal: | 7.5/15/37.5/50/75/150/250KG | ||
| Saída em escala completa: | 1.0MV/V ± 0,1% | Resistência ao isolamento: | >5000m |
| Balanço zero: | ± 0,02mv/v | Temp. Efeito na sensibilidade: | <± 0,0015% de CN/k<± 0,0015% de CN/k |
| Não linearidade: | <± 0,020%<± 0,020% | Temp.Effecto no equilíbrio zero: | <± 0,0030% de CN/K<± 0,0030% de CN/K |
| Repetibilidade: | <± 0,017%<± 0,017% | Faixa de temperatura nominal: | –10 ° C a 40 ° C/14 ° F a 104 ° F |
| Erro de histerese: | <± 0,015%<± 0,015% | Faixa de temperatura de serviço: | –18 ° C a 65 ° C/0 ° F a 149 ° F |
| Rastejar em 30 minutos: | <± 0,015%<± 0,015% | Faixa de temperatura de armazenamento: | -50 ° C a 85 ° C/-58 ° F a 185 ° F |
| Excitação recomendada: | 10V (máximo de 15V) | Sobrecarga segura: | 150% da escala completa |
| Comprimento do cabo: | 1,5m | Quebrando sobrecarga: | 300% da escala completa |
| Classificação IP: | IP65 | Lado seguro ruim: | 200% da escala completa |
| Construção: | Alumínio | ||
| Resistência de entrada: | 1160Ω ± 10Ω /750 ± 5Ω /380Ω ± 10Ω | ||
| Resistência à saída: | 1000Ω ± 10Ω/702 ± 2Ω /350Ω ± 10Ω | ||
