Célula de carga S-beam
LC2013
A Montagem de célula de carga tipo S/ Célula de carga em forma de S, também conhecida como Sensor de Força Tipo S, é um transdutor de força extremamente versátil e amplamente utilizado na indústria. Seu nome deriva do seu característico formato de "S". Estas células de carga são especificamente concebidas para medir forças tanto de tração (puxar) como de compressão (empurrar), o que as torna uma solução ideal para uma vasta gama de aplicações de pesagem e medição de força.
Direto da nossa fábrica, personalizado para suas necessidades.
Marca: Saintbond
Origem do produto: China
Nº do item: LC2013
Porto de embarque: Ningbbo, ou designado pelo cliente
Pagamento: 100% do pagamento antes do envio
Capacidades: 100kg~50t
Material: Liga / Aço inoxidável
Classe de proteção: IP67/68
Sua aplicação, nossa solução personalizada de célula de carga:
✅ Construção em liga/aço inoxidável: Podemos personalizar as matérias-primas com base nas necessidades do cliente;
✅ Capacidade, tamanho e produção;
✅ Comprimento do cabo;
✅ ODM/OEM;
✅ Personalização do logotipo;
✅ Acessórios de pesagem: Amplificador, Sinal digital RS232 ou RS485, Caixas de junção.
Direto da nossa fábrica, personalizado para suas necessidades.
Marca: Saintbond
Origem do produto: China
Nº do item: LC2013
Porto de embarque: Ningbbo, ou designado pelo cliente
Pagamento: 100% do pagamento antes do envio
Capacidades: 100kg~50t
Material: Liga / Aço inoxidável
Classe de proteção: IP67/68
Sua aplicação, nossa solução personalizada de célula de carga:
✅ Construção em liga/aço inoxidável: Podemos personalizar as matérias-primas com base nas necessidades do cliente;
✅ Capacidade, tamanho e produção;
✅ Comprimento do cabo;
✅ ODM/OEM;
✅ Personalização do logotipo;
✅ Acessórios de pesagem: Amplificador, Sinal digital RS232 ou RS485, Caixas de junção.
Entrega
EXW FOB
ordem mínima
2
Disponibilidade
20000 / De
Lugar de origem original
China
Lead Time
30De
Quantidade:
Célula de carga S-beam, Montagem de célula de carga tipo S, Célula de carga em forma de S Célula de carga S-beam, Montagem de célula de carga tipo S, Célula de carga em forma de S Célula de carga S-beam, Montagem de célula de carga tipo S, Célula de carga em forma de S Célula de carga S-beam, Montagem de célula de carga tipo S, Célula de carga em forma de S Célula de carga S-beam, Montagem de célula de carga tipo S, Célula de carga em forma de S
A Montagem de célula de carga tipo S/ Célula de carga em forma de S, também conhecida como Sensor de Força Tipo S, é um transdutor de força extremamente versátil e amplamente utilizado na indústria. Seu nome deriva do seu característico formato de"S". Estas células de carga são especificamente concebidas para medir forças tanto de tração (puxar) como de compressão (empurrar), o que as torna uma solução ideal para uma vasta gama de aplicações de pesagem e medição de força.
São reconhecidas pela sua robustez, alta precisão e design compacto, que permite uma fácil instalação em espaços limitados.

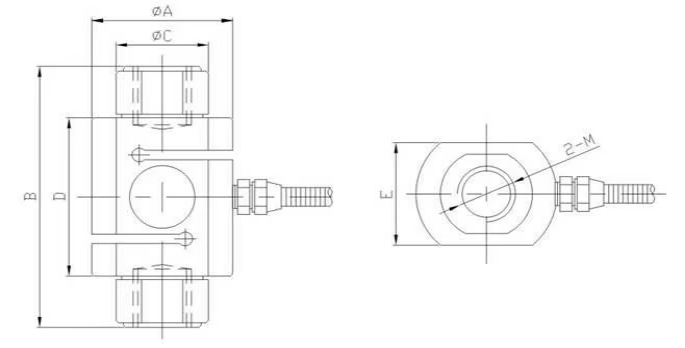

LC2013 Célula de Carga S-beam Dimensão: mm
| Capacidade | ΦA | B | ΦC | E | M |
| ( Ton) | (mm) | (mm) | |||
| 100/200/300/500/1000kg | 44 | 88 | 28 | 26 | M16×1.5 |
| 1/2/3/5t | 58 | 112 | 38 | 44 | M24×3 |
| 10t | 84 | 160 | 60 | 58 | M36×4 |
| 20/30/50t | 88 | 156 | 68.5 | 76 | M36×4 |
LC2013 Célula de Carga S-beam Parâmetro Técnico:
| Capacidade: | 100kg~50t | Impedância de Saída: | 350±5Ω |
| Saída Nominal: | 2.0±10%mV/V | Impedância de Entrada: | 350±20Ω |
| Saída em Zero: | ±1%E.C. | Isolamento: | >5000MΩ/10VDC |
| Não Linearidade: | 0.05%E.C. | Tensão de Operação: | 5-15v |
| Histerese: | 0.05%E.C. | Excitação Máxima: | 10V |
| Repetibilidade: | 0.05%E.C. | Faixa de Temperatura de Operação: | -20-80℃ |
| Creep (30 min): | 0.05%E.C. | Sobrecarga de Segurança: | 150% |
| Efeito da Temperatura na Saída: | 0.05% E.C./10ºC | Sobrecarga Máxima: | 200% |
| Efeito da Temperatura no Zero: | 0.05%E.C./10ºC | Material: | Liga / Aço inoxidável |
LC2013 Célula de Carga S-beam Aplicações Típicas:
As células de carga em forma de S são utilizadas em inúmeras indústrias:
þPesagem Industrial:
Pesagem de tanques e silos.
Balanças para pontes rolantes.
Controlo de força em maquinaria de produção.
þAplicações de Tração:
Monitorização de tensão em cabos e fios.
Testes de esforço em guinchos e sistemas de tração.
Testes de segurança em cordas e arneses.
þControlo de Processos:
Sistemas de dosagem e enchimento.
Máquinas de ensaio de materiais.
þAutomação:
Sistemas de transporte suspensos automatizados.
Feedback de força em braços robóticos.
As células de carga em forma de S são utilizadas em inúmeras indústrias:
þPesagem Industrial:
Pesagem de tanques e silos.
Balanças para pontes rolantes.
Controlo de força em maquinaria de produção.
þAplicações de Tração:
Monitorização de tensão em cabos e fios.
Testes de esforço em guinchos e sistemas de tração.
Testes de segurança em cordas e arneses.
þControlo de Processos:
Sistemas de dosagem e enchimento.
Máquinas de ensaio de materiais.
þAutomação:
Sistemas de transporte suspensos automatizados.
Feedback de força em braços robóticos.
Em resumo, a Montagem de célula de carga tipo S/ Célula de carga em forma de S é uma solução fundamental, fiável e flexível para a medição precisa de força e peso. A sua combinação única de capacidade de força dual, construção robusta e design compacto torna-a uma opção preferida para engenheiros e integradores de sistemas em todo o mundo.
